申请日2016.07.27
公开(公告)日2017.01.04
IPC分类号C02F9/10; C02F103/18
摘要
本实用新型提供了一种湿法烟气脱硫废水处理装置，属于废水处理技术领域，包括絮凝剂容器以及通过管道依次连通的急冷洗涤塔、胀鼓式过滤器、氧化罐和精密过滤器，急冷洗涤塔与胀鼓式过滤器之间的管道为混合管道，絮凝剂容器与混合管道连通，氧化罐设有进气口，氧化罐内设有搅拌器，急冷洗涤塔设有烟气进气口。其结构简单，使用成本低，能够实现含盐废水零排放，具有良好的经济效益和社会效益。
权利要求书
1.一种湿法烟气脱硫废水处理装置，其特征在于，包括絮凝剂容器以及通过管道依次连通的急冷洗涤塔、胀鼓式过滤器、氧化罐和精密过滤器，所述急冷洗涤塔与所述胀鼓式过滤器之间的管道为混合管道，所述絮凝剂容器与所述混合管道连通，所述氧化罐设有进气口，所述氧化罐内设有搅拌器，所述急冷洗涤塔设有烟气进气口。
2.根据权利要求1所述的湿法烟气脱硫废水处理装置，其特征在于，所述胀鼓式过滤器包括过滤器本体、清液箱、滤袋和支架，所述过滤器本体内部设有过滤腔，所述滤袋设置在所述过滤腔内，所述支架设置在所述滤袋内部，所述清液箱与所述过滤器本体可拆卸连接，所述清液箱与所述滤袋连通。
3.根据权利要求1所述的湿法烟气脱硫废水处理装置，其特征在于，所述混合管道上设有循环泵，所述循环泵位于所述急冷洗涤塔与所述絮凝剂容器之间，所述循环泵的出口端还与所述急冷洗涤塔连通。
4.根据权利要求1所述的湿法烟气脱硫废水处理装置，其特征在于，所述湿法烟气脱硫废水处理装置还包括浓缩罐、带式真空过滤机和溢流池，所述浓缩罐与所述胀鼓式过滤器通过管道连通，所述带式真空过滤机与所述浓缩罐通过管道连通，所述浓缩罐和所述带式真空过滤机均与所述溢流池通过管道连通。
5.根据权利要求1所述的湿法烟气脱硫废水处理装置，其特征在于，所述湿法烟气脱硫废水处理装置还包括碱罐，所述碱罐与所述氧化罐通过管道连通且管道上设有耐碱泵，所述耐碱泵的出口端还与所述碱罐连通。
6.根据权利要求1所述的湿法烟气脱硫废水处理装置，其特征在于，所述氧化罐与所述精密过滤器之间的管道设有缓冲罐，所述缓冲罐与所述精密过滤器之间的管道还设有加压泵，所述加压泵的出口端还与所述缓冲罐连通。
7.根据权利要求1所述的湿法烟气脱硫废水处理装置，其特征在于，所述湿法烟气脱硫废水处理装置还包括中和罐和酸罐，所述精密过滤器与所述中和罐通过管道连通，所述酸罐与所述中和罐通过管道连通，所述酸罐与所述中和罐之间的管道上设有耐酸泵。
8.根据权利要求1所述的湿法烟气脱硫废水处理装置，其特征在于，所述急冷洗涤塔和所述胀鼓式过滤器之间还通过回流管道连通，所述胀鼓式过滤器内的液体能够从所述回流管道进入到所述急冷洗涤塔内。
9.根据权利要求4所述的湿法烟气脱硫废水处理装置，其特征在于，所述溢流池内设有搅拌器和液下泵，所述液下泵通过管道与所述胀鼓式过滤器连通。
10.根据权利要求2所述的湿法烟气脱硫废水处理装置，其特征在于，所述支架包括锥形段或弧形段，所述锥形段或所述弧形段组成波纹状笼架。
说明书
一种湿法烟气脱硫废水处理装置
技术领域
本实用新型涉及废水处理技术领域，具体而言，涉及一种湿法烟气脱硫废水处理装置。
背景技术
目前国内运行的湿法烟气脱硫装置绝大多数采用一次性钠碱法脱硫技术，碱洗脱硫工艺具有设备简单、投资少、效率高等优点，但污染物只是从气相转移到液相，外排大量含盐废水，形成了二次污染;另一部分装置虽然能够实现外排废水不含盐，但是该装置结构复杂，使用成本高。
实用新型内容
本实用新型实施例的目的在于提供一种湿法烟气脱硫废水处理装置，较好的改善了上述问题。
本实用新型的实施例是这样实现的：

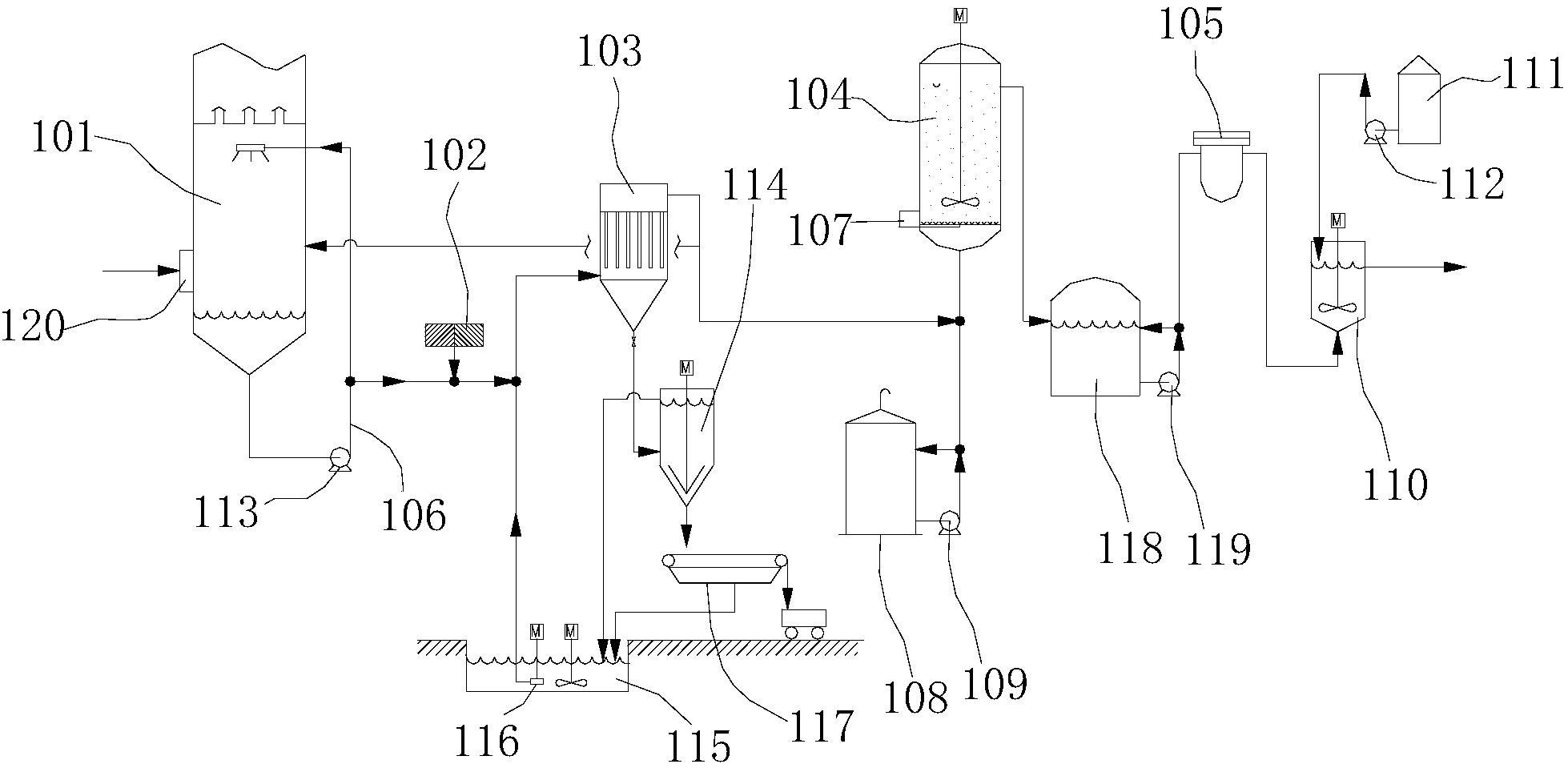

本实用新型的实施例提供了一种湿法烟气脱硫废水处理装置，包括絮凝剂容器以及通过管道依次连通的急冷洗涤塔、胀鼓式过滤器、氧化罐和精密过滤器，所述急冷洗涤塔与所述胀鼓式过滤器之间的管道为混合管道，所述絮凝剂容器与所述混合管道连通，所述氧化罐设有进气口，所述氧化罐内设有搅拌器，所述急冷洗涤塔设有烟气进气口。
可选的，所述胀鼓式过滤器包括过滤器本体、清液箱、滤袋和支架，所述过滤器本体内部设有过滤腔，所述滤袋设置在所述过滤腔内，所述支架设置在所述滤袋内部，所述清液箱与所述过滤器本体可拆卸连接，所述清液箱与所述滤袋连通。
可选的，所述混合管道上设有循环泵，所述循环泵位于所述急冷洗涤塔与所述絮凝剂容器之间，所述循环泵的出口端还与所述急冷洗涤塔连通。
可选的，所述湿法烟气脱硫废水处理装置还包括浓缩罐、带式真空过滤机和溢流池，所述浓缩罐与所述胀鼓式过滤器通过管道连通，所述带式真空过滤机与所述浓缩罐通过管道连通，所述浓缩罐和所述带式真空过滤机均与所述溢流池通过管道连通。
可选的，所述湿法烟气脱硫废水处理装置还包括碱罐，所述碱罐与所述氧化罐通过管道连通且管道上设有耐碱泵，所述耐碱泵的出口端还与所述碱罐连通。
可选的，所述氧化罐与所述精密过滤器之间的管道设有缓冲罐，所述缓冲罐与所述精密过滤器之间的管道还设有加压泵，所述加压泵的出口端还与所述缓冲罐连通。
可选的，所述湿法烟气脱硫废水处理装置还包括中和罐和酸罐，所述精密过滤器与所述中和罐通过管道连通，所述酸罐与所述中和罐通过管道连通，所述酸罐与所述中和罐之间的管道上设有耐酸泵。
可选的，所述急冷洗涤塔和所述胀鼓式过滤器之间还通过回流管道连通，所述胀鼓式过滤器内的液体能够从所述回流管道进入到所述急冷洗涤塔内。
可选的，所述溢流池内设有搅拌器和液下泵，所述液下泵通过管道与所述胀鼓式过滤器连通。
可选的，所述支架包括锥形段或弧形段，所述锥形段或所述弧形段组成波纹状笼架。
本实用新型的实施例具有以下有益效果：
1、本实用新型结构简单，使用成本低，具有良好的经济效益和社会效益;
2、急冷洗涤塔能够较好的去除烟气中的颗粒物或硫化物，保证烟气能够达标排放;
3、絮凝剂容器中的絮凝剂能够使废液中的颗粒物在胀鼓式过滤器内絮凝成絮凝体;胀鼓式过滤器能够对絮凝后的废液进行快速过滤，实现固液分离，使外排废水的总悬浮物含量小于50mg/L;
4、氧化罐能够对废液中的亚硫酸根进行氧化，降低COD，氧化罐还能够用于脱除钙镁离子;
5、精密过滤器能够对含钙镁沉淀的废液进行过滤，同时去除胀鼓式过滤器未去除的颗粒物。
