申请日2016.06.16
公开(公告)日2016.12.07
IPC分类号C02F9/14
摘要
本实用新型公开了一高效城市污水净化处理装置，包括污水排放管道，污水排放管道的底端连接污水进入管道，污水进入管道的底端连接污水输送管道，污水输送管道的一端连接雨水收集池，另一端设有一级处理槽，一级处理槽的顶端表面设有化学试剂罐，内部设有格栅和筛网，一级处理槽的一侧设有沉砂池，沉砂池的底部设有沉淀池，通过一级处理槽、化学试剂罐和容量检测仪表，能够实现对污水酸碱平衡的调节，对污水进入初步的处理，不仅有利于后续的净化，也能够防止过酸或过碱，对污水处理管道造成伤害，通过二级处理槽和三级处理槽，使污水的净化更加彻底，也提高了效率。
权利要求书

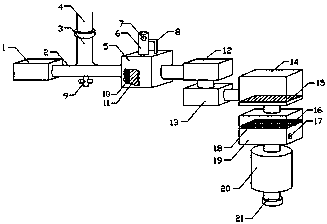

1.一种高效城市污水净化处理装置，包括污水排放管道(4)，其特征在于，所述污水排放管道(4)的底端连接污水进入管道(3)，所述污水进入管道(3)的底端连接污水输送管道(2)，所述污水输送管道(2)的一端连接雨水收集池(1)，另一端设有一级处理槽(5)，所述一级处理槽(5)的顶端表面设有化学试剂罐(6)，内部设有格栅(10)和筛网(11)，所述一级处理槽(5)的一侧设有沉砂池(12)，所述沉砂池(12)的底部设有沉淀池(13)，所述沉淀池(13)的一侧设有二级处理槽(14)，所述二级处理槽(14)的底端内置活性污泥层(15)，底部设有三级处理槽(19)，所述三级处理槽(19)的内部设有活性炭吸附板(16)，底部设有储水罐(20)，所述储水罐(20)的底端连接出水管(21)。
2.根据权利要求1所述的一种高效城市污水净化处理装置，其特征在于，所述化学试剂罐(6)的外壁设有容量检测仪表(7)，且所述化学试剂罐(6)和所述一级处理槽(5)之间通过试剂导管(8)连通。
3.根据权利要求1所述的一种高效城市污水净化处理装置，其特征在于，所述活性炭吸附板(16)的顶端表面设有多个通孔(18)，且均匀分布在所述活性炭吸附板(16)的表面，所述三级处理槽(19)的外壁设有变频器(17)，所述变频器(17)和电源电性连接。
4.根据权利要求1所述的一种高效城市污水净化处理装置，其特征在于，所述污水排放管道(4)和所述污水进入管道(3)之间通过法兰连接，所述污水输送管道(2)的底端表面安装有控制阀门(9)。
5.根据权利要求1所述的一种高效城市污水净化处理装置，其特征在于，所述污水进入管道(3)和所述污水输送管道(2)连通，所述雨水收集池(1)和所述一级处理槽(5)均与所述污水输送管道(2)连通。
说明书
一种高效城市污水净化处理装置
技术领域
本实用新型涉及一种污水净化处理装置，具体为一种高效城市污水净化处理装置。
背景技术
污水处理：为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。按污水来源分类，污水处理一般分为生产污水处理和生活污水处理。生产污水包括工业污水、农业污水以及医疗污水等，而生活污水就是日常生活产生的污水，是指各种形式的无机物和有机物的复杂混合物，包括：①漂浮和悬浮的大小固体颗粒;②胶状和凝胶状扩散物;③纯溶液。按水污的质性来分，水的污染有两类：一类是自然污染;另一类是人为污染。当前对水体危害较大的是人为污染。水污染可根据污染杂质的不同而主要分为化学性污染、物理性污染和生物性污染三大类。污染物主要有：⑴未经处理而排放的工业废水;⑵未经处理而排放的生活污水;⑶大量使用化肥、农药、除草剂的农田污水;⑷堆放在河边的工业废弃物和生活垃圾;⑸水土流失;⑹矿山污水。
由于城市化进程在不断加快，虽然给人们的生活到来了方便，但随之而来的就是污染的问题，其中污水也是一个重要的污染源，因此人们一直很重视污水处理这个问题，也出现了许多污水处理的装置，但现有的污水处理装置处理效率低，工序少，而且对管道的清洗浪费水源，如果我们使用天然的雨水，就能节省更多的能源，这就是我们要解决的问题。
实用新型内容
本实用新型提供了一种高效城市污水净化处理装置，通过设有一级处理槽、化学试剂罐、容量检测仪表、二级处理槽和三级处理槽，解决了现有的污水净化处理装置效率低、工序少，而且对管道的清洗浪费水源的问题。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
本实用新型提供一种高效城市污水净化处理装置，包括污水排放管道，所述污水排放管道的底端连接污水进入管道，所述污水进入管道的底端连接污水输送管道，所述污水输送管道的一端连接雨水收集池，另一端设有一级处理槽，所述一级处理槽的顶端表面设有化学试剂罐，内部设有格栅和筛网，所述一级处理槽的一侧设有沉砂池，所述沉砂池的底部设有沉淀池，所述沉淀池的一侧设有二级处理槽，所述二级处理槽的底端内置活性污泥层，底部设有三级处理槽，所述三级处理槽的内部设有活性炭吸附板，底部设有储水罐，所述储水罐的底端连接出水管。
作为本实用新型的一种优选技术方案，所述化学试剂罐的外壁设有容量检测仪表，且所述化学试剂罐和所述一级处理槽之间通过试剂导管连通。
作为本实用新型的一种优选技术方案，所述活性炭吸附板的顶端表面设有多个通孔，且均匀分布在所述活性炭吸附板的表面，所述三级处理槽的外壁设有变频器，所述变频器和电源电性连接。
作为本实用新型的一种优选技术方案，所述污水排放管道和所述污水进入管道之间通过法兰连接，所述污水输送管道的底端表面安装有控制阀门。
作为本实用新型的一种优选技术方案，所述污水进入管道和所述污水输送管道连通，所述雨水收集池和所述一级处理槽均与所述污水输送管道连通。
本实用新型所达到的有益效果是：该种高效城市污水净化处理装置，通过一级处理槽、化学试剂罐和容量检测仪表，能够实现对污水酸碱平衡的调节，对污水进入初步的处理，不仅有利于后续的净化，也能够防止过酸或过碱，对污水处理管道造成伤害，通过二级处理槽和三级处理槽，使污水的净化更加彻底，也提高了效率，再通过雨水收集池，能够实现利用雨水对污水管道进行清理，节省了能源。
