申请日2016.06.16
公开(公告)日2016.10.26
IPC分类号F16K15/03; F16K27/02
摘要

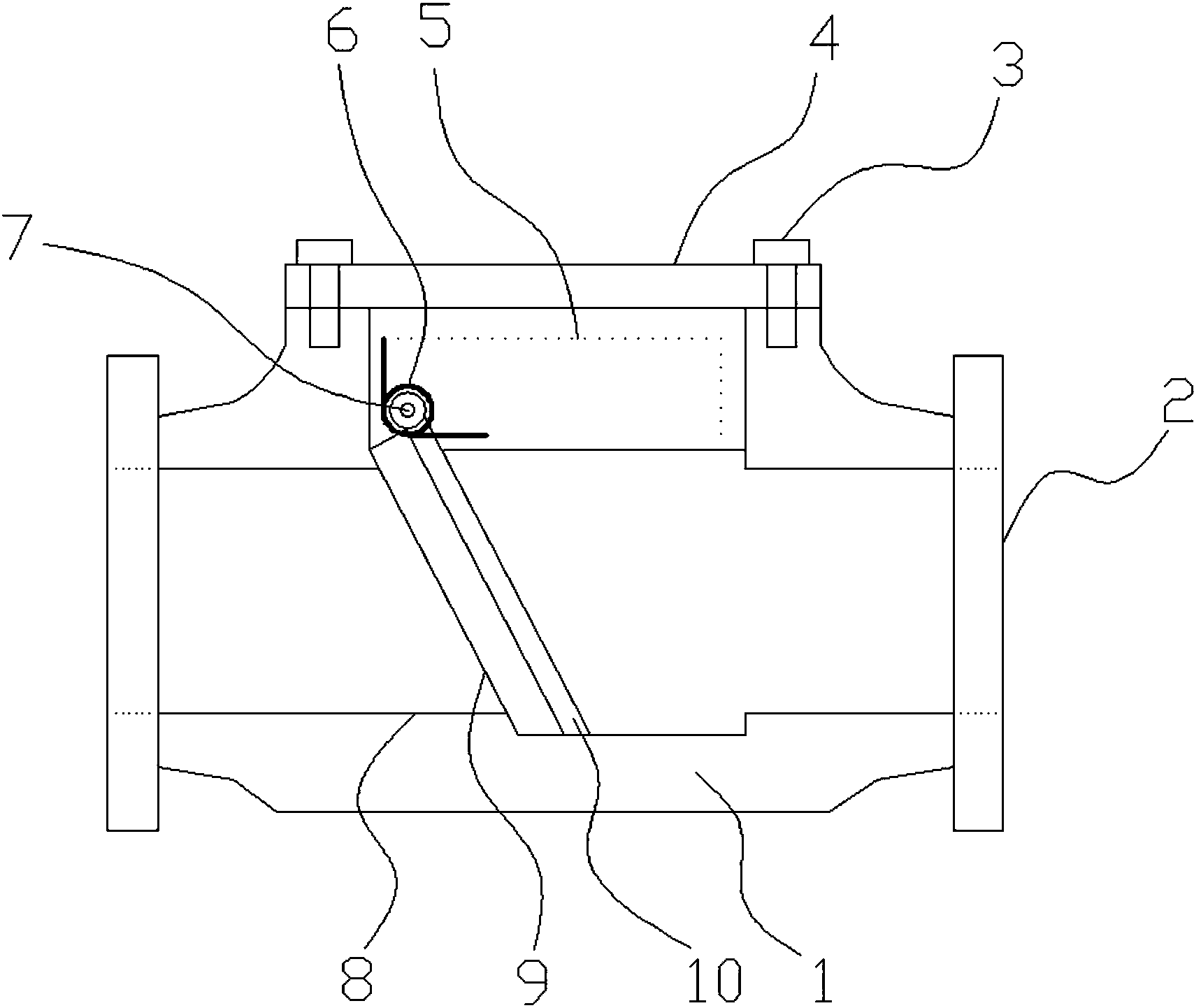

本实用新型公开了一种用于污水排放的快装止回阀，包括阀体和设置在阀体两端的连接法兰，阀体的内部设有环形台阶，阀体的上端设有开口，且开口的上侧设有密封盖，且密封盖通过螺钉固定连接在阀体上，密封盖的下端连接有套筒，且套筒的内部设有转轴，且转轴的两端与套筒的内壁转动连接，转轴上套设有扭力弹簧，扭力弹簧的一端与套筒的内壁相抵，且扭力弹簧的另一端与套筒的内壁上的限位块相抵，转轴上固定连接有挡板，且挡板下端与阀体内腔底部相抵，挡板靠近环形台阶的一侧设有密封垫。本实用新型方便进行快速的组装，同时还便于进行清理，此外止回结构可单独进行更换，缩短了止回阀的维护时间，同时也减小了维护的成本。
权利要求书
1.一种用于污水排放的快装止回阀，包括阀体(1)和设置在阀体(1)两端的连接法兰(2)，其特征在于，所述阀体(1)的内部设有环形台阶(8)，所述阀体(1)的上端设有开口，且开口的上侧设有密封盖(4)，且密封盖(4)通过螺钉(3)固定连接在阀体(1)上，所述密封盖(4)的下端连接有套筒(5)，且套筒(5)的内部设有转轴(7)，且转轴(7)的两端与套筒(5)的内壁转动连接，所述转轴(7)上套设有扭力弹簧(6)，所述扭力弹簧(6)的一端与套筒(5)的内壁相抵，且扭力弹簧(6)的另一端与套筒(5)的内壁上的限位块相抵，所述转轴(7)上固定连接有挡板(10)，且挡板(10)下端与阀体(1)内腔底部相抵，所述挡板(10)靠近环形台阶(8)的一侧设有密封垫(9)，且密封垫(9)与环形台阶(8)相抵。
2.根据权利要求1所述的一种用于污水排放的快装止回阀，其特征在于，所述阀体(1)和套筒(5)的内壁上均设有防腐蚀层。
3.根据权利要求1所述的一种用于污水排放的快装止回阀，其特征在于，所述阀体(1)的内腔为正四棱柱结构，且阀体(1)内腔的两端均连接有圆形过渡管道。
4.根据权利要求1所述的一种用于污水排放的快装止回阀，其特征在于，所述挡板(10)呈倾斜设置，且挡板(10)的倾斜角度为15-45度。
说明书
一种用于污水排放的快装止回阀
技术领域
本实用新型涉及一种止回阀，尤其涉及一种用于污水排放的快装止回阀。
背景技术
止回阀的作用是防止管路中的介质倒流，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。在污水排放的过程中经常会使用到止回阀，其作用主要是用来防止污水倒吸，影响排污设备的正常工作。然而，现有技术中用于污水排放的止回阀结构大多比较复杂，容易出现堵塞的情况，而且止回阀在堵塞后不方便进行清理，此外清理过后组装的过程需要耗费大量的时间，极大的影响了排污设备的正常工作。
为此，我们提出一种用于污水排放的快装止回阀来解决上述问题。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种用于污水排放的快装止回阀。
为了实现上述目的，本实用新型采用了如下技术方案：
一种用于污水排放的快装止回阀，包括阀体和设置在阀体两端的连接法兰，所述阀体的内部设有环形台阶，所述阀体的上端设有开口，且开口的上侧设有密封盖，且密封盖通过螺钉固定连接在阀体上，所述密封盖的下端连接有套筒，且套筒的内部设有转轴，且转轴的两端与套筒的内壁转动连接，所述转轴上套设有扭力弹簧，所述扭力弹簧的一端与套筒的内壁相抵，且扭力弹簧的另一端与套筒的内壁上的限位块相抵，所述转轴上固定连接有挡板，且挡板下端与阀体内腔底部相抵，所述挡板靠近环形台阶的一侧设有密封垫，且密封垫与环形台阶相抵。
优选的，所述阀体和套筒的内壁上均设有防腐蚀层。
优选的，所述阀体的内腔为正四棱柱结构，且阀体内腔的两端均连接有圆形过渡管道。
优选的，所述挡板呈倾斜设置，且挡板的倾斜角度为15-45度。
与现有技术相比，本实用新型的有益效果为：通过在密封盖的下端连接套筒，在套筒上设置转轴，并将挡板连接在转轴上，通过卸下密封盖即可将阀体内部的止回结构取出，方便进行快速的组装，同时由扭力弹簧、转轴和挡板组成的止回结构不仅便于进行清理，而且在被污水长期浸泡腐蚀后可单独进行更换，缩短了止回阀的维护时间，同时也减小了维护的成本。
