申请日2016.07.26
公开(公告)日2016.10.26
IPC分类号B65D90/00; B65G65/40
摘要
本发明公开了一种造纸污水处理用厌氧颗粒污泥存储装置，包括污泥储存罐、喷淋助推装置和履带送泥装置;污泥储存罐的底部为斜坡;喷淋助推装置包括高压水泵和第一喷淋管，第一喷淋管设置于污泥储存罐内所述斜坡的坡顶，第一喷淋管上设置有多个鸭嘴型喷头;履带送泥装置包括四个以上传送带装置，传送带装置分两列以上左右并列设置于斜坡的坡顶与坡底之间，每列由两个以上传送带装置前后首尾连接而成;前后两相邻的传送带装置之间设置有一斜向上翘起的连接板，所述连接板的下方设置有第二喷淋管。本发明造纸污水处理用厌氧颗粒污泥存储装置的污泥抽取效率高，且不会对污泥造成破坏。
权利要求书
1.一种造纸污水处理用厌氧颗粒污泥存储装置，其特征在于，包括污泥储存罐、喷淋助推装置和履带送泥装置;
所述污泥储存罐为方形的密封罐体，罐体的底面为由一侧向另一侧倾斜的斜坡，在斜坡的坡底设置有污泥泵抽取口;
所述喷淋助推装置包括高压水泵和第一喷淋管，所述高压水泵设置于污泥储存罐外，所述第一喷淋管设置于污泥储存罐内所述斜坡的坡顶，第一喷淋管上等间距的设置有多个鸭嘴型喷头，鸭嘴型喷头朝向斜坡坡底;
所述履带送泥装置包括四个以上传送带装置，每个传送带装置包括机架和设置于机架上的履带，机架上设置有履带驱动轮;传送带装置分两列以上左右并列设置于斜坡的坡顶与坡底之间，每列由两个以上传送带装置前后首尾连接而成;
在前后相邻的两传送带装置中，前一传送带装置的尾端设置于一斜向上翘起的连接板，所述连接板的下方设置有第二喷淋管，第二喷淋管连接于所述高压水泵，第二喷淋管上等间距的设置有两个以上鸭嘴型喷头，所述鸭嘴型喷头朝向斜坡坡底。
2.根据权利要求1所述的种造纸污水处理用厌氧颗粒污泥存储装置，其特征在于，所述履带的表面等间距的设置有多道凸起的污泥刮板。
3.根据权利要求1所述的种造纸污水处理用厌氧颗粒污泥存储装置，其特征在于，所述履带驱动轮传动连接于动力装置，所述动力装置包括电机和连接于电机转轴的减速器，所述减速器的动力输出轴传动连接于所述履带驱动轮，动力装置驱动履带以低于1米/分钟的速度运行。
4.根据权利要求1所述的种造纸污水处理用厌氧颗粒污泥存储装置，其特征在于，所述斜坡与水平方向的夹角为20～35度，所述连接板与斜坡的夹角为10～20度。
5.根据权利要求1所述的种造纸污水处理用厌氧颗粒污泥存储装置，其特征在于，所述传送带装置的长度小于1.5米，宽度小于1米。
6.根据权利要求1所述的种造纸污水处理用厌氧颗粒污泥存储装置，其特征在于，所述第一喷淋管的上方设置有一与所述斜坡平行的第一污泥导流板。
7.根据权利要求1所述的种造纸污水处理用厌氧颗粒污泥存储装置，其特征在于，所述污泥泵抽取口上方设置有第二污泥导流板。
说明书
一种造纸污水处理用厌氧颗粒污泥存储装置
技术领域
本发明涉及造纸污水处理领域，特别是涉及一种造纸污水处理用厌氧颗粒污泥存储装置。
背景技术
造纸排放的废水由于污染负荷高，常常采用塔式厌氧反应器进行处理，厌氧反应器内核心为厌氧颗粒污泥，厌氧颗粒污泥需要通过厌氧污泥池定量储存、抽取或置换。目前常规厌氧污泥池设计为传统罐状或方形池体，在排放或抽取时采用桨式搅拌器(或螺旋桨式推流器)进行机械搅拌推流助动。此方案存在以下问题：
1、颗粒污泥一般达10%以上浓度，流动性极差，传统罐状或方形池体为平底结构，即使有搅拌器(推流器)作用下仍无法有效混合流动，导致抽取困难，经常需要借助消防水管边冲边抽，时间周期长、效率低，且人为操作时存在硫化氢中毒安全隐患;
2、机械搅拌或推流对颗粒污泥造成强力切割破碎，会破坏颗粒污泥原有特性，影响颗粒污泥的正常使用。
发明内容
为解决上述技术问题，本发明提供了一种造纸污水处理用厌氧颗粒污泥存储装置，用于解决现有厌氧污泥池污泥抽取困难，机械搅拌或推流对颗粒污泥造成切割破碎，影响颗粒污泥的正常使用。
本发明是这样实现的：

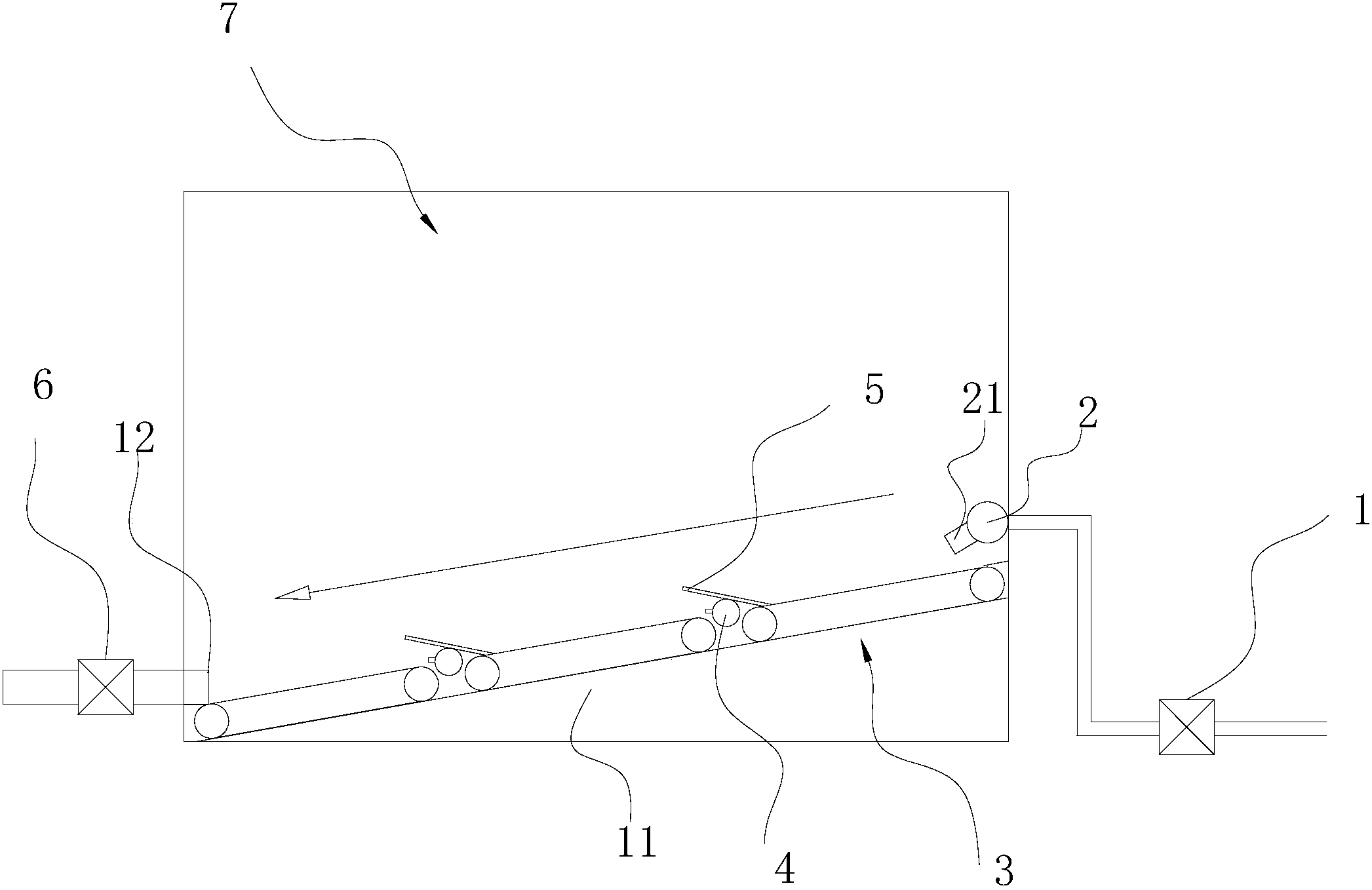

一种造纸污水处理用厌氧颗粒污泥存储装置，包括污泥储存罐、喷淋助推装置和履带送泥装置;
所述污泥储存罐为方形的密封罐体，罐体的底面为由一侧向另一侧倾斜的斜坡，在斜坡的坡底设置有污泥泵抽取口;
所述喷淋助推装置包括高压水泵和第一喷淋管，所述高压水泵设置于污泥储存罐外，所述第一喷淋管设置于污泥储存罐内所述斜坡的坡顶，第一喷淋管上等间距的设置有多个鸭嘴型喷头，鸭嘴型喷头朝向斜坡坡底;
所述履带送泥装置包括四个以上传送带装置，每个传送带装置包括机架和设置于机架上的履带，机架上设置有履带驱动轮;传送带装置分两列以上左右并列设置于斜坡的坡顶与坡底之间，每列由两个以上传送带装置前后首尾连接而成;
在前后相邻的两传送带装置中，前一传送带装置的尾端设置于一斜向上翘起的连接板，所述连接板的下方设置有第二喷淋管，第二喷淋管连接于所述高压水泵，第二喷淋管上等间距的设置有两个以上鸭嘴型喷头，所述鸭嘴型喷头朝向斜坡坡底。
进一步的，所述履带的表面等间距的设置有多道凸起的污泥刮板。
进一步的，所述履带驱动轮传动连接于动力装置，所述动力装置包括电机和连接于电机转轴的减速器，所述减速器的动力输出轴传动连接于所述履带驱动轮，动力装置驱动履带以低于1米/分钟的速度运行。
进一步的，所述斜坡与水平方向的夹角为20～35度，所述连接板与斜坡的夹角为10～20度。
进一步的，所述传送带装置的长度小于1.5米，宽度小于1米。
进一步的，所述第一喷淋管的上方设置有一与所述斜坡平行的第一污泥导流板。
进一步的，所述污泥泵抽取口上方设置有第二污泥导流板。
本发明的有益效果为：本发明造纸污水处理用厌氧颗粒污泥存储装置包括污泥储存罐、喷淋助推装置和履带送泥装置，其中，储存罐的底部为倾斜斜坡，便于污泥滑动至坡底部;并且本技术方案通过设置于斜坡坡面上的多个传送带装置将污泥从坡顶转移至坡底污泥泵抽取口，区别于现有的搅拌器和推流器，传送带装置不会对污泥颗粒造成切割损坏，并且传送带装置之间的连接板可防止污泥沉积于两传送带装置之间;进一步的，本技术方案还在斜坡的坡顶以及各传送带装置之间设置有带鸭嘴型喷头的喷淋管，由喷淋管上喷头所产生的水流辅助污泥往斜坡底部转移，大大提高了污泥转移的效率。
