申请日2016.07.26
公开(公告)日2016.10.26
IPC分类号B65B69/00
摘要
本发明公开了一种自动化污泥膜袋破袋装置，其包含：外壳，顶部具有供污泥膜袋下落的敞口;污泥膜袋破袋刀架，设置在外壳内，用于破坏污泥膜袋;落料机构，位于污泥膜袋破袋刀架下方，对污泥进行过滤筛选;抖动控制单元，连接所述落料机构，使污泥从落料机构中顺畅下落。其优点是：能够自动运行，并适用于不同性质、不同含水率、不同稠度的污泥膜袋破袋，能够减少人力、物力、财力的浪费，提高工作效率，确保工人的健康安全。
权利要求书

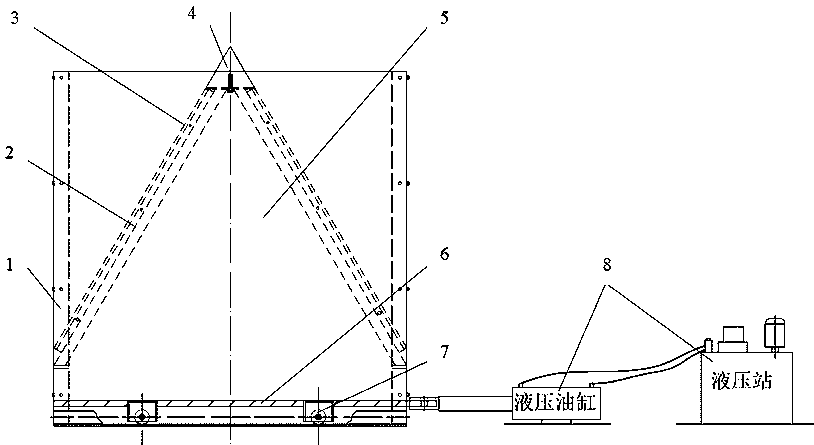

1.一种自动化污泥膜袋破袋装置，其特征在于，包含：
外壳，顶部具有供污泥膜袋下落的敞口;
污泥膜袋破袋刀架，设置在外壳内;
落料机构，位于污泥膜袋破袋刀架下方;
抖动控制单元(8)，连接所述落料机构。
2.如权利要求1所述的自动化污泥膜袋破袋装置，其特征在于，所述的落料机构包含：
栅格板(6)，其与抖动控制单元(8)连接;
滚轮(7)，分别设置在栅格板(6)的底部两侧。
3.如权利要求1所述的自动化污泥膜袋破袋装置，其特征在于：
所述的抖动控制单元(8)包含液压油缸以及液压站。
4.如权利要求1所述的自动化污泥膜袋破袋装置，其特征在于，所述的外壳包含：
立方体框架(1);
外壳板(5)，围设在框架(1)四周。
5.如权利要求1所述的自动化污泥膜袋破袋装置，其特征在于：
所述的污泥膜袋破袋刀架包含一刺穿部(4)以及一撕裂部(2)，刺穿部(4)顶端尖锐，撕裂部(2)位于刺穿部(4)下方，撕裂部(2)包含多把刀具。
6.如权利要求5所述的自动化污泥膜袋破袋装置，其特征在于：
所述的撕裂部(2)为一四棱锥刀架，其包含四条分别设有刀具的侧棱;
所述的刺穿部(4)为一四棱刀锥，可拆卸的安装在四棱锥刀架顶端，且四棱刀锥在四棱锥刀架上可转动调节。
7.如权利要求6所述的自动化污泥膜袋破袋装置，其特征在于，所述的四棱锥刀架包含：
四个支撑件(21)，构成四棱锥刀架的四条侧棱，每个支撑件(21)上分别设有刀槽(22);
四片刀片(24)，分别可拆卸的安装在四个刀槽(22)中。
8.如权利要求7所述的自动化污泥膜袋破袋装置，其特征在于：
每片刀片(24)的一头与对应的四棱刀锥的一条侧棱相接。
9.如权利要求6所述的自动化污泥膜袋破袋装置，其特征在于：
所述四棱刀锥的顶端高出所述外壳顶端。
10.如权利要求3所述的自动化污泥膜袋破袋装置，其特征在于：
所述抖动控制单元(8)由一外部液压油缸控制系统程序控制，以设定实现落料机构以不同频率往复运行。
说明书
自动化污泥膜袋破袋装置
技术领域
本发明涉及污泥处理技术领域，具体涉及一种自动化污泥膜袋破袋装置。
背景技术
在污水处理行业，以往治水不治泥，污水厂产生的污泥极易造成二次污染、重复污染。根据现状，当前采用污泥干化焚烧工艺处理污泥在行业中开始得到广泛应用。在污泥从污水厂到污泥厂转运过程中，较多采用吨袋盛装污泥再运输至污泥处理厂，再通过人工将污泥从吨袋中卸放至进料仓。
污水厂脱水污泥含水率在80%左右，仍含有较多水分，装泥的吨袋内一般再套加膜袋防止水分渗漏，用此种污泥膜袋装卸污泥，传统的卸泥方式是人工破袋，主要工作步骤是：通过行车将污泥膜袋起吊一定高度，工人利用锋利的刀具(如特制镰刀)切割污泥膜袋，使污泥自由散落至料仓内。其主要缺点是：至少需要三个人配合，人工投入大;污泥泥质黏稠，易粘附不易落下，破袋后还需人工疏通清理;污泥恶臭，工人工作环境恶劣，易影响健康;工作效率低，每天仅能处理30袋左右污泥。上述缺点大大影响了破袋的效率和质量，成本投入成本大，但效率低，浪费了大量的人力、物力、财力，给正常的生产带来一定影响。
发明内容
本发明的目的在于提供一种自动化污泥膜袋破袋装置，能够减少人力、物力、财力的浪费，提高工作效率，确保工人的健康安全。
为了达到上述目的，本发明通过以下技术方案实现：
一种自动化污泥膜袋破袋装置，其特征是，包含：
外壳，顶部具有供污泥膜袋下落的敞口;
污泥膜袋破袋刀架，设置在外壳内;
落料机构，位于污泥膜袋破袋刀架下方;
抖动控制单元，连接所述落料机构。
上述的自动化污泥膜袋破袋装置，其中，所述的落料机构包含：
栅格板，其与抖动控制单元连接;
滚轮，分别设置在栅格板的底部两侧。
上述的自动化污泥膜袋破袋装置，其中：
所述的抖动控制单元包含液压油缸以及液压站。
上述的自动化污泥膜袋破袋装置，其中，所述的外壳包含：
立方体框架;
外壳板，围设在框架四周。
上述的自动化污泥膜袋破袋装置，其中：
所述的污泥膜袋破袋刀架包含一刺穿部以及一撕裂部，刺穿部顶端尖锐，撕裂部位于刺穿部下方，撕裂部包含多把刀具。
上述的自动化污泥膜袋破袋装置，其中：
所述的撕裂部为一四棱锥刀架，其包含四条分别设有刀具的侧棱;
所述的刺穿部为一四棱刀锥，可拆卸的安装在四棱锥刀架顶端，且四棱刀锥在四棱锥刀架上可转动调节。
上述的自动化污泥膜袋破袋装置，其中，所述的四棱锥刀架包含：
四个支撑件，构成四棱锥刀架的四条侧棱，每个支撑件上分别设有刀槽;
四片刀片，分别可拆卸的安装在四个刀槽中。
上述的自动化污泥膜袋破袋装置，其中：
每片刀片的一头与对应的四棱刀锥的一条侧棱相接。
上述的自动化污泥膜袋破袋装置，其中：
所述四棱刀锥的顶端高出所述外壳顶端。
上述的自动化污泥膜袋破袋装置，其中：
所述抖动控制单元由一外部液压油缸控制系统程序控制，以设定实现落料机构以不同频率往复运行。
本发明与现有技术相比具有以下优点：能够自动运行，并适用于不同性质、不同含水率、不同稠度的污泥膜袋破袋，能够减少人力、物力、财力的浪费，提高工作效率，确保工人的健康安全。
