申请日2016.06.16
公开(公告)日2016.12.21
IPC分类号C02F3/28
摘要
本实用新型公开一种化粪池‑厌氧污水一体化设备。该设备包括一级沉淀生物反应池、二级沉淀生物反应池、三级沉淀生物反应池、四级沉淀生物反应池、厕所污水入口、厨房与洗浴污水入口、清水出口;一级沉淀生物反应池、二级沉淀生物反应池、三级沉淀生物反应池、四级沉淀生物反应池自左向右依次设置并集成于设备外壳内，且相邻两反应池通过隔板隔开;一级、二级沉淀生物反应池作为化粪池，三级、四级沉淀生物反应池作为厌氧污水处理池。本实用新型根据厕所污水和厨房、洗涤污水的不同特性，将化粪池和厌氧污水处理池结合成一体化设备。
权利要求书
1.一种适用于处理农村生活污水的化粪池-厌氧污水一体化设备，包括一级沉淀生物反应池、二级沉淀生物反应池、三级沉淀生物反应池、四级沉淀生物反应池、厕所污水入口、厨房与洗浴污水入口、清水出口;
其特征在于所述的一级、二级沉淀生物反应池作为化粪池，三级、四级沉淀生物反应池作为厌氧污水处理池;
所述的一级沉淀生物反应池、二级沉淀生物反应池、三级沉淀生物反应池、四级沉淀生物反应池从进水方向到出水方向依次设置，且相邻两反应池通过隔板隔开，使其相互独立;
所述的一级、三级、四级沉淀生物反应池上方均设有人孔，便于供人检修;所述的二级沉淀生物反应池上方设有排泥管;
所述的厕所污水入口设于一级沉淀生物反应池上部，通过第一三通水管连接，该三通的一端伸入厕所污水入口，另一端伸入一级沉淀生物反应池内，最后一端伸入反应池上方的人孔;
所述的厨房洗浴污水入口设于三级沉淀生物反应池上部;
所述的清水出口设于四级沉淀生物反应池上部，通过第二三通水管连接，该三通的一端伸入清水出口，另一端伸入四级沉淀生物反应池内，最后一端伸入反应池上方的人孔。
2.如权利要求1所述的一种适用于处理农村生活污水的化粪池-厌氧污水一体化设备，其特征在于所述的三级、四级沉淀生物反应池填充有生物填料。
3.如权利要求1所述的一种适用于处理农村生活污水的化粪池-厌氧污水一体化设备，其特征在于每个反应池均设有一个三通水管，一端伸入反应池内，另一端朝向右侧反应池上方，最后一端朝上。
4.如权利要求3所述的一种适用于处理农村生活污水的化粪池-厌氧污水一体化设备，其特征在于一级沉淀生物反应池内的三通水管伸入反应池端与池底的距离为池深的1/3高度。
5.如权利要求3所述的一种适用于处理农村生活污水的化粪池-厌氧污水一体化设备，其特征在于二级沉淀生物反应池内的三通水管伸入反应池端与池底的距离为池深的1/2高度。
6.如权利要求3所述的一种适用于处理农村生活污水的化粪池-厌氧污水一体化设备，其特征在于三级沉淀生物反应池内的三通水管伸入反应池端与池底的距离为池深的1/3高度。
7.如权利要求1所述的一种适用于处理农村生活污水的化粪池-厌氧污水一体化设备，其特征在于四级沉淀生物反应池内的三通水管伸入反应池端与池底的距离为池深的1/2高度。
8.如权利要求1所述的一种适用于处理农村生活污水的化粪池-厌氧污水一体化设备，其特征在于从进水方向到出水方向，所述的一级、二级、三级、四级沉淀生物反应池的容积比为2:1:2:3。
说明书
一种化粪池-厌氧污水一体化设备
技术领域
本实用新型涉及环境保护领域中的一种水处理设备，具体的说涉及一种适用于处理农村生活污水的化粪池-厌氧污水一体化设备。
背景技术
当前农村所用化粪池大多会渗漏，对地下水造成污染，新建或改造农村生活污水处理设施时需要新建化粪池。对于散户来说，目前多采用一体化设备进行污水处理，实际上由于需要新建化粪池，并没有真正做到一体化，不能体现出一体化设备集成度高、施工方便的优势。
发明内容
本实用新型的目的是针对现有技术的不足，提供一种适用于处理农村生活污水的化粪池-厌氧污水一体化设备。

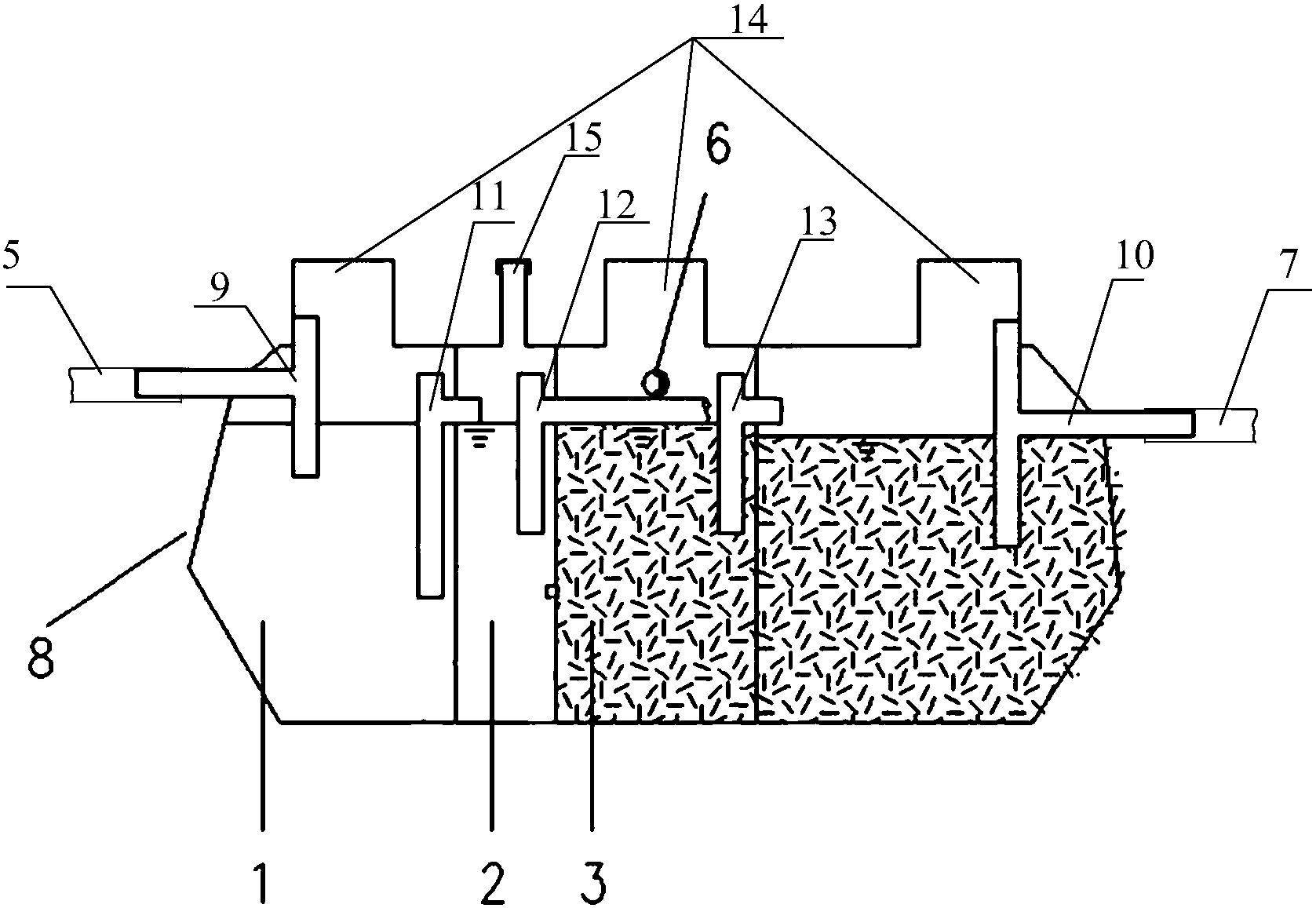

一种化粪池-厌氧污水一体化设备，包括一级沉淀生物反应池、二级沉淀生物反应池、三级沉淀生物反应池、四级沉淀生物反应池、厕所污水入口、厨房与洗浴污水入口、清水出口;
所述的一级沉淀生物反应池、二级沉淀生物反应池、三级沉淀生物反应池、四级沉淀生物反应池自左向右依次设置并集成于设备外壳内，且相邻两反应池通过隔板隔开，使其相互独立;
所述的一级、三级、四级沉淀生物反应池上方均设有人孔，便于供人检修;所述的二级沉淀生物反应池上方设有排泥管，便于定期排出污泥;
所述的厕所污水入口设于一级沉淀生物反应池上部，通过第一三通水管连接，该三通的一端伸入厕所污水入口，另一端伸入一级沉淀生物反应池内，最后一端伸入反应池上方的人孔;
所述的厨房洗浴污水入口设于三级沉淀生物反应池上部;
所述的清水出口设于四级沉淀生物反应池上部，通过第二三通水管连接，该三通的一端伸入清水出口，另一端伸入四级沉淀生物反应池内，最后一端伸入反应池上方的人孔;
所述的一级、二级沉淀生物反应池作为化粪池，三级、四级沉淀生物反应池内填充有生物填料;
作为优选，所述的生物填料可以是竹制生物填料。
每个反应池均设有一个三通水管，一端伸入反应池内，另一端朝向右侧反应池上方，最后一端朝上;其中一级沉淀生物反应池内的三通水管伸入反应池端与池底的距离为池深的1/3高度;二级沉淀生物反应池内的三通水管伸入反应池端与池底的距离为池深的1/2高度;三级沉淀生物反应池内的三通水管伸入反应池端与池底的距离为池深的1/3高度;四级沉淀生物反应池内的三通水管伸入反应池端与池底的距离为池深的1/2高度。
作为优选，所述的一级、二级、三级、四级沉淀生物反应池从进水方向到出水方向容积比为2:1:2:3。
本实用新型根据厕所污水和厨房、洗涤污水的不同特性，将化粪池和厌氧污水处理池结合成一体化设备。
