申请日2016.06.16
公开(公告)日2016.11.30
IPC分类号E03F3/04
摘要
本实用新型涉及一种污水收集领域，特别是一种污水收集管道，包括进水管，进水管外表面的两侧各设有一向上翘起的导向板，夹在两片导向板之间的进水管上，设有多个进水孔;所述导向板的外侧粘贴有塑料膜;所述塑料膜为HDPE膜。本实用新型的积极效果如下：由于导向板和塑料膜所围面积很大，所以扩大了水的回收率，避免了污水漫流;本实用新型用途广泛，主要用在垃圾填埋场的垃圾污水收集，以及草坪、绿化地雨水、绿化地浇水、农业灌溉水渗透到地底下的那部分水回收再利用，环保又提高经济效益。
权利要求书
1.一种污水收集管道，包括进水管，其特征在于：进水管外表面的两侧各设有一向上翘起的导向板，夹在两片导向板之间的进水管上，设有多个进水孔。
2.根据权利要求1所述的污水收集管道，其特征在于：所述导向板的外侧粘贴有塑料膜。
3.根据权利要求2所述的污水收集管道，其特征在于：所述塑料膜为HDPE膜。
说明书
污水收集管道
技术领域
本实用新型涉及一种污水收集领域，特别是一种污水收集管道。
背景技术
现有的污水收集，一般是采用排水沟进行收集，也就是在低处修建污水池，在草坪、绿化地、垃圾填埋场等地域的周边修建通向污水池的排水沟，雨水顺着排水沟流入污水池，当雨水落到草坪、绿化地、垃圾填埋场后，很多水都渗到地下，只有一部分雨水流到污水池，导致污水收集率欠佳，还容易造成草坪、绿化地、垃圾填埋场污水漫流。
发明内容
本实用新型的目的是为了克服现有污水收集率欠佳及污水漫流的缺陷，发明一种把渗透到地下的水回收到管道内的污水收集管道。

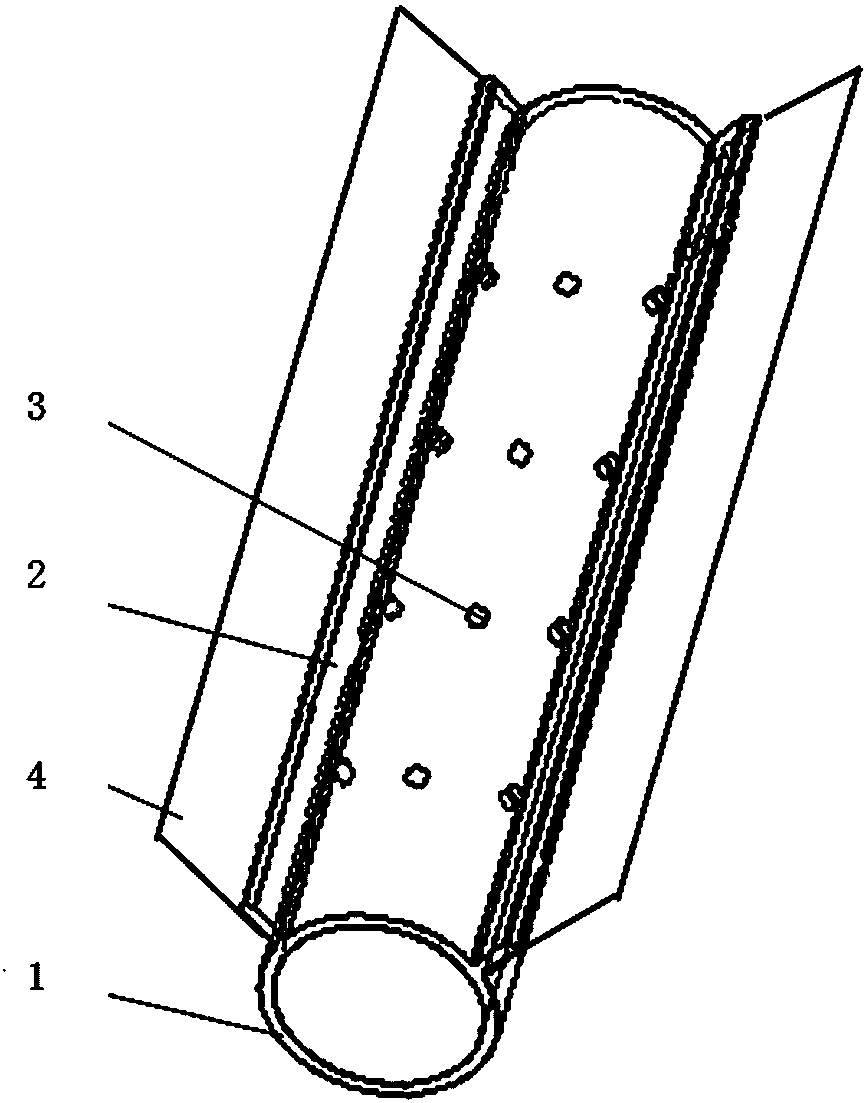

本实用新型的目的是按如下的方式来实现的：所述污水收集管道，包括进水管，进水管外表面的两侧各设有一向上翘起的导向板，夹在两片导向板之间的进水管上，设有多个进水孔。
所述导向板的外侧粘贴有塑料膜。
所述塑料膜为HDPE膜。
本实用新型的积极效果如下：使用时，将管子埋入地下，有导向板及进水孔的一侧向上，在两导向板之间铺设石子，塑料膜可以扩展导向板的宽度，便于铺设跟多的石子，石子主要是起过滤的作用，避免进水孔堵塞。在导向板和塑料膜的作用下，使围在导向板和塑料膜之间的水全部流入管内，再通过管道统一回收到蓄水池处理利用。由于导向板和塑料膜所围面积很大，所以扩大了水的回收率，避免了污水漫流。本实用新型用途广泛，主要用在垃圾填埋场的垃圾污水收集，以及草坪、绿化地雨水、绿化地浇水、农业灌溉水渗透到地底下的那部分水回收再利用，环保又提高经济效益。
