申请日2016.07.26
公开(公告)日2016.10.26
IPC分类号E03C1/122
摘要
本发明提供了一种适用于楼宇的废水回收利用系统，该楼宇为多层结构，该废水回收利用系统包括：用于收集用户的可利用废水的回收管道系统，回收管道系统的入口端用于连接用户的排水系统;用于储存来自用户的可利用废水的多个蓄水池，回收管道系统的出水端与蓄水池连接;多个蓄水池包括设置于楼宇底层的总蓄水池、设置于楼顶层或者中间层的分蓄水池;总蓄水池通过高压水管与设置于顶层的分蓄水池连接，高压水管上安装有用于将总蓄水池的水输送至顶层蓄水池的增压泵;用于将向用户供给来自所述蓄水池的水的供给管道系统。该废水回收利用系统有效减小了水资源的浪费，同时使用过程方便快捷。
权利要求书
1.一种适用于楼宇的废水回收利用系统，所述楼宇为多层结构，其特征在于，所述废水回收利用系统包括：
用于收集用户的可利用废水的回收管道系统，所述回收管道系统的入口端用于连接用户的排水系统;

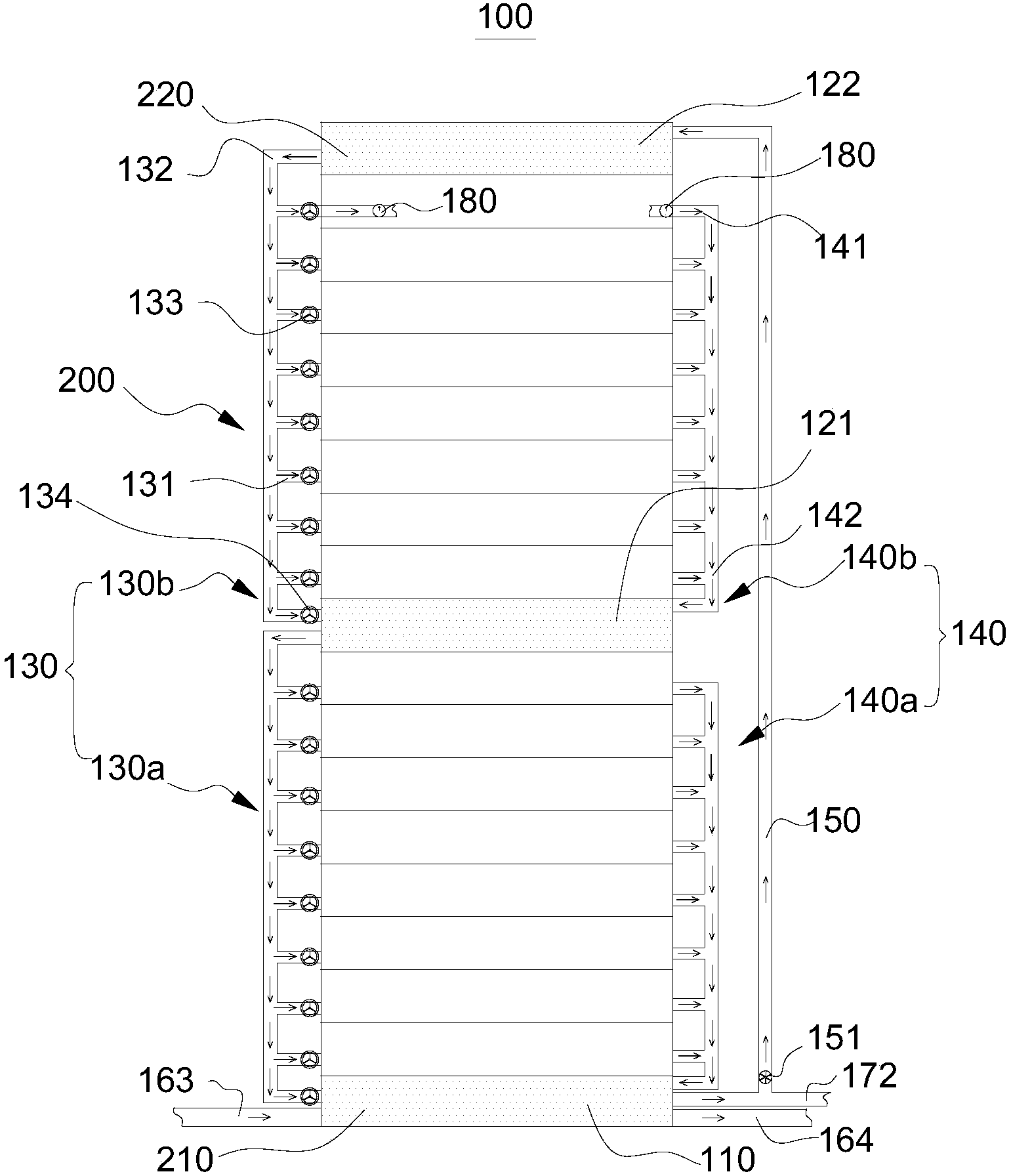

用于储存来自用户的可利用废水的多个蓄水池，所述回收管道系统的出水端与所述蓄水池连接;多个所述蓄水池包括设置于所述楼宇底层的总蓄水池、设置于楼顶层或者中间层的分蓄水池;所述总蓄水池通过高压水管与设置于顶层的分蓄水池连接，所述高压水管上安装有用于将所述总蓄水池的水输送至顶层蓄水池的增压泵;
用于将向用户供给来自所述蓄水池的水的供给管道系统，所述供给管道系统的入口端与所述蓄水池连接，所述供给管道系统的出水端用于连接用户的供水系统或者连接位于其下方且与其相邻的所述蓄水池。
2.根据权利要求1所述的废水回收利用系统，其特征在于，所述回收管道系统包括回收总管和多个与所述回收总管连通的回收支管，所述回收总管和与其相邻且位于其下方的所述蓄水池连通。
3.根据权利要求2所述的废水回收利用系统，其特征在于，每个所述回收支管均设置有水表。
4.根据权利要求1所述的废水回收利用系统，其特征在于，所述供给管道系统包括供水总管和多个与所述供水总管连通的供水支管，所述供水总管和与其相邻且位于其上方的所述分蓄水池连通。
5.根据权利要求4所述的废水回收利用系统，其特征在于，所述供水支管设置有第一阀门和水表。
6.根据权利要求1所述的废水回收利用系统，其特征在于，所述废水回收利用系统通过雨水进水管与居民区的雨水管网连通。
7.根据权利要求6所述的废水回收利用系统，其特征在于，所述总蓄水池包括储水池和设置有水质净化机构的净水池，所述雨水进水管和所述回收管道系统均与所述储水池连通，所述储水池与所述净水池连通，所述储水池内的水通入所述净水池，所述净水池与顶层蓄水池连通。
8.根据权利要求7所述的废水回收利用系统，其特征在于，所述废水回收利用系统还包括清洁用水管，所述清洁用水管与所述净水池连通，所述清洁用水管设置有第三阀门。
9.根据权利要求7所述的废水回收利用系统，其特征在于，所述废水回收利用系统还包括设置有排水阀的排水管，所述排水管与所述储水池连通。
10.根据权利要求9所述的废水回收利用系统，其特征在于，所述储水池设置有根据所述储水池的水位高度控制所述排水阀打开和关闭的水位控制装置。
说明书
一种适用于楼宇的废水回收利用系统
技术领域
本发明涉及环保技术领域，具体而言，涉及一种适用于楼宇的废水回收利用系统。
背景技术
我国是一个极其缺水的国家，水资源浪费情况在我国较为严重，在国家的大力号召下市面上也出现了大量的节水产品来满足人们的需要，然而由于较多节水产品使用麻烦、购买成本较高而且节水效果不明显使得大部分居民难以接受，寻找一种使居民使用方便，节水效果好的废水回收再利用设计成为了新的需求。
发明内容
本发明提供了一种适用于楼宇的废水回收利用系统，旨在改善居民区水资源浪费没有得到很好解决的问题。
本发明是这样实现的：
一种适用于楼宇的废水回收利用系统，该楼宇为多层结构，该废水回收利用系统包括：用于收集用户的可利用废水的回收管道系统，回收管道系统的入口端用于连接用户的排水系统;用于储存来自用户的可利用废水的多个蓄水池，回收管道系统的出水端与蓄水池连接;多个蓄水池包括设置于楼宇底层的总蓄水池、设置于楼顶层或者中间层的分蓄水池;总蓄水池通过高压水管与设置于顶层的分蓄水池连接，高压水管上安装有用于将总蓄水池的水输送至顶层蓄水池的增压泵;用于将向用户供给来自所述蓄水池的水的供给管道系统，供给管道系统的入口端与蓄水池连接，供给管道系统的出水端用于连接用户的供水系统或者连接位于其下方且与其相邻的蓄水池。
进一步地，在本发明较佳的实施例中，回收管道系统包括回收总管和多个与回收总管连通的回收支管，回收总管和与其相邻且位于其下方的蓄水池连通。
进一步地，在本发明较佳的实施例中，每个回收支管均设置有水表。
进一步地，在本发明较佳的实施例中，供给管道系统包括供水总管和多个与供水总管连通的供水支管，供水总管和与其相邻且位于其上方的分蓄水池连通。
进一步地，在本发明较佳的实施例中，供水支管设置有第一阀门和水表。
进一步地，在本发明较佳的实施例中，废水回收利用系统通过雨水进水管与居民区的雨水管网连通。
进一步地，在本发明较佳的实施例中，总蓄水池包括储水池和设置有水质净化机构的净水池，雨水进水管和回收管道系统均与储水池连通，储水池与净水池连通，储水池内的水通入净水池，净水池与顶层蓄水池连通。
进一步地，在本发明较佳的实施例中，废水回收利用系统还包括清洁用水管，清洁用水管与净水池连通，清洁用水管设置有第三阀门。
进一步地，在本发明较佳的实施例中，废水回收利用系统还包括设置有排水阀的排水管，排水管与储水池连通。
进一步地，在本发明较佳的实施例中，储水池设置有根据储水池的水位高度控制排水阀打开和关闭的水位控制装置。
本发明的有益效果是：本发明通过上述设计得到的适用于楼宇的废水回收利用系统，使用时，将用户排出的可利用废水统一收集后再通过供水管道系统，将可利用废水输送至用户，用以冲厕所等，这样不仅有效减小了水资源的浪费，同时有其专用的管道，使用户节水和用水方便快捷。
