申请日2016.06.16
公开(公告)日2016.11.16
IPC分类号C02F9/14; C02F101/20
摘要
本实用新型属于污水生化处理技术领域，尤其涉及一种混有养殖废水的村镇生活污水无动力连续厌氧深度处理装置。一种村镇生活污水的无动力连续厌氧深度处理装置，包括：第一级厌氧反应器，第二级厌氧反应器，除磷池以及沼气收集室;所述的第一级厌氧反应器通过出水口与第二级厌氧反应器相连接;所述的第二级厌氧反应器通过出水口与除磷池相连接。本实用新型装置模块化设计，结构简单，安装过程操作简单;处理过程依靠高程差推动内部污水流动，无需任何的耗能机电设备，降低能源成本;通过厌氧反应将有机物转化为甲烷，提高了生活污水资源化利用率;非常适合在广大小城镇、农村生活污水处理中推广应用。
权利要求书
1.一种村镇生活污水的无动力连续厌氧深度处理装置，其特征在于，包括：
第一级厌氧反应器，由进水口、集水区、布水器、厌氧反应区、排泥阀、三相分离器、出水堰和出水口构成;
第二级厌氧反应器，由布水器、厌氧反应区、排泥阀、三相分离器、出水堰和出水口构成;
除磷池，由填料层、蓄水沉淀区和出水口构成;以及
沼气收集室，其一端设有导气管和干燥器。
2.根据权利要求1所述的村镇生活污水的无动力连续厌氧深度处理装置，其特征在于，所述的第一级厌氧反应器通过出水口与第二级厌氧反应器相连接。
3.根据权利要求1所述的村镇生活污水的无动力连续厌氧深度处理装置，其特征在于，所述的第二级厌氧反应器通过出水口与除磷池相连接。
4.根据权利要求1所述的村镇生活污水的无动力连续厌氧深度处理装置，其特征在于，所述的第二级厌氧反应器的个数为1-3个。
5.根据权利要求1所述的村镇生活污水的无动力连续厌氧深度处理装置，其特征在于，所述的除磷池下端设有进水口，上端设有出水口，内部设有填料层，填料层上方为蓄水沉淀区。
6.根据权利要求1所述的村镇生活污水的无动力连续厌氧深度处理装置，其特征在于，所述的第一级厌氧反应器与第二级厌氧反应器产生的沼气通过导气管收集，再经过干燥器干燥后进入沼气收集室。
7.根据权利要求1所述的村镇生活污水的无动力连续厌氧深度处理装置，其特征在于，所述的厌氧反应区中有活性污泥，其包含厌氧污泥颗粒与沸石粉，沸石粉的粒度为50-100目，其用量为2.5-4g/L。
8.根据权利要求1所述的村镇生活污水的无动力连续厌氧深度处理装置，其特征在于，所述的除磷池中填料层为石灰石或方解石颗粒。
9.根据权利要求8所述的村镇生活污水的无动力连续厌氧深度处理装置，其特征在于，所述的石灰石或方解石颗粒的粒度为10-20mm。
说明书
一种村镇生活污水的无动力连续厌氧深度处理装置
技术领域
本实用新型属于污水生化处理技术领域，尤其涉及一种混有养殖废水的小城镇、农村生活污水无动力连续厌氧深度处理装置。
背景技术
随着我国污水处理设施的普及，城市生活污水污染得到有效控制，小城镇及农村污水面源污染防控和治理问题已成为了各地方政府和社会各界密切关注的焦点。小城镇、农村生活污水存在水量小，波动大，分布分散，因混有养殖废水导致有机物浓度高，含有一定量的氮磷营养元素等特点;同时，这些地区生活污水收集管网不完善，污水处理设施缺乏，未经处理的生活污水随意排放，造成农村周围水环境恶化，农村面源污染日益严重。另外，小城镇、农村地区经济水平落后，专业技术人员缺乏，设施管理系统不健全，村民居住地不集中，大型复杂的污水处理技术很难应用于小城镇、农村地区，导致全国各地对分散型农村污水治理技术的需求出现爆发性态势。
现有的村镇污水生化处理技术如厌氧沼气池污水处理技术、生物膜接触氧化技术、好氧/厌氧活性污泥处理技术，生物滤池等，这些生化处理技术都能去除大部分的有机物质，但是脱氮除磷的效果不高，同时存在建设周期长、能耗高、设备结构复杂，运行管理费用高等缺点。对现有专利进行检索，如中国专利(申请号：201310305423.X)公开的“一种农村生活污水的多级厌氧-好氧组合脱氮除磷装置及方法”所述方法中具有良好的脱氮除磷效果，但仍需曝气，增加了能耗成本。中国专利(申请号：201220752983.0)公开的“无动力农村生活污水处理系统”的所述系统为高效厌氧反应器与人工湿地的结合体，虽降低能耗，但存在占地面积大、脱氮除磷效果不佳、容易造成地下水污染的弊端。
鉴于现有技术的上述缺陷，探索一种能灵活应对水量水质变化，脱氮除磷效果明显的无动力村镇生活污水处理技术以应对农村面源污染问题尤为重要。
公开于该背景技术部分的信息仅仅旨在增加对本实用新型的总体背景的理解，而不应当被视为承认或以任何形式暗示该信息构成已为本领域一般技术人员所公知的现有技术。
实用新型内容
本实用新型目的在于克服以上现有技术的不足，解决混有养殖废水的村镇生活污水处理问题，提出一种能灵活应对水量水质变化，脱氮除磷效果高，兼具环境效益的无动力连续厌氧深度处理村镇生活污水的装置。
为达到上述目的，本实用新型提供的技术方案为：

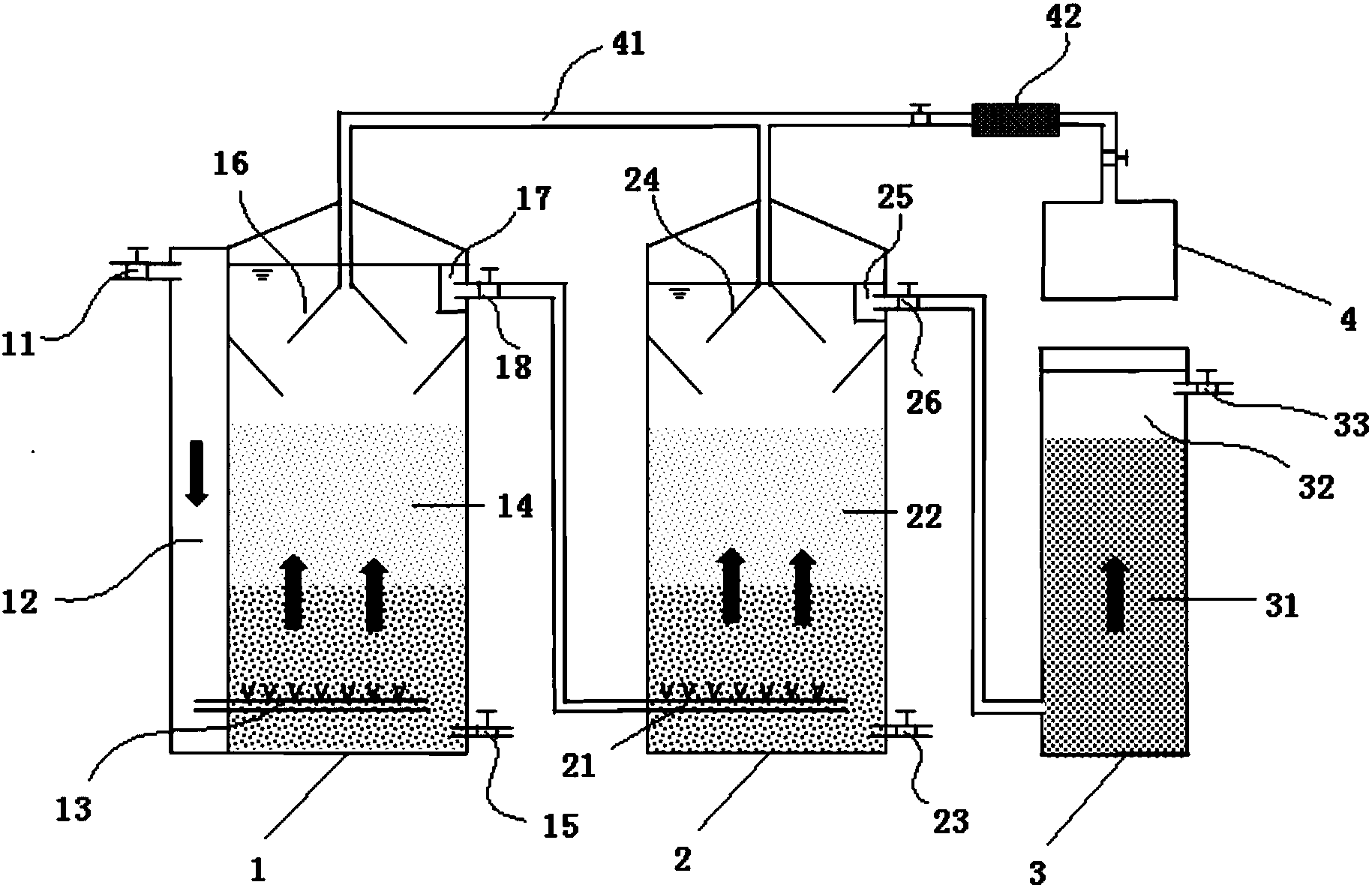

一种村镇生活污水的无动力连续厌氧深度处理装置，包括：
第一级厌氧反应器，由进水口、集水区、布水器、厌氧反应区、排泥阀、三相分离器、出水堰和出水口构成;
第二级厌氧反应器，由布水器、厌氧反应区、排泥阀、三相分离器、出水堰和出水口构成;
除磷池，由填料层、蓄水沉淀区和出水口构成;以及
沼气收集室，其一端设有导气管和干燥器。
作为优选，所述的第一级厌氧反应器通过出水口与第二级厌氧反应器相连接。
作为优选，所述的第二级厌氧反应器通过出水口与除磷池相连接。
作为优选，所述的除磷池下端设有进水口，上端设有出水口，内部设有填料层，填料层上方为蓄水沉淀区。
作为优选，所述的第一级厌氧反应器与第二级厌氧反应器产生的沼气通过导气管收集，再经过干燥器干燥后进入沼气收集室。
作为优选，所述的第二级厌氧反应器的个数为1-3个。
作为优选，所述的厌氧反应区中有活性污泥，其包含厌氧污泥颗粒与沸石粉，沸石粉的粒度为50-100目，其用量为2.5-4g/L。
作为优选，所述的除磷池中填料层为石灰石或方解石颗粒。
作为优选，所述的石灰石或方解石颗粒的粒度为10-20mm。
本实用新型还提供了一种利用所述的村镇生活污水的无动力连续厌氧深度处理装置来处理生活污水的方法，包括以下步骤：
(1)将污水处理厂厌氧污泥池的厌氧污泥与沸石粉投至厌氧反应器中，搅拌均匀，系统启动;
(2)将待处理的混有养殖废水的村镇生活污水引入第一级厌氧反应器中与厌氧污泥充分接触，利用厌氧微生物的水解酸化作用将有机物转化为甲烷、水，去除大部分的CODCr;沸石粉通过吸附、离子交换作用去除污水中的氨氮;
(3)经步骤(2)处理的生活污水按高程差以自流式进入下一级厌氧反应器中依次进行净化，去除剩余的CODCr与脱氮;
(4)步骤(3)最后一级厌氧反应器出水通过管道进入除磷池，填料层中的石灰石或方解石缓慢释放的钙离子与磷发生反应生成难容物质羟磷灰石，在化学反应与吸附作用下脱磷;反应后的出水经蓄水沉淀区沉淀后由出水口排出。
作为优选，所述的厌氧污泥的浓度为20-30g/L。
与现有技术相比，本实用新型具有以下有益的技术效果：
本实用新型的村镇生活污水的无动力连续厌氧深度处理装置模块化设计，结构简单，安装过程操作简单，处理效率高;处理过程依靠高程差推动内部污水流动，无需任何的耗能机电设备，降低能源成本;通过厌氧反应将有机物转化为甲烷，提高了生活污水资源化利用率;沸石粉与除磷池的使用强化系统脱氮除磷的能力，经处理后的生活污水达到排放标准，可直接用于农村地区农田灌溉，非常适合在广大小城镇、农村生活污水处理中推广应用。
