申请日2015.05.25
公开(公告)日2015.09.02
IPC分类号C02F9/08
摘要

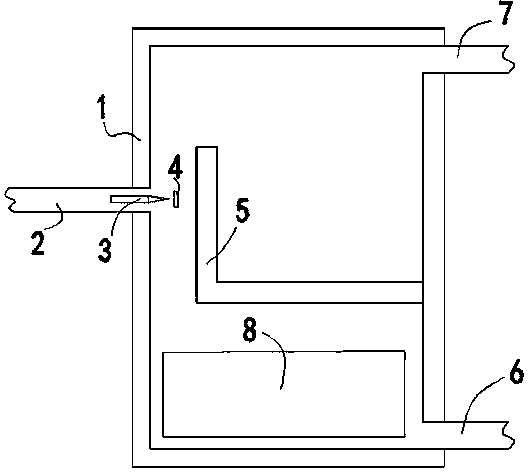

本发明涉及一种高温等离子水处理的设备，它包括反应容器;铁碳处理机构，所述铁碳处理机构位于所述反应容器的底部;等离子处理机构，所述等离子处理机构与反应容器连通;等离子调节机构，所述等离子调节机构固定于所述等离子处理机构;可见光监控机构，所述可见光监控机构与所述等离子处理机构相对;水位控制机构，所述水位控制机构位于所述反应容器内;COD测量与监控机构;以及设备控制装置;其特征在于：所述等离子处理机构由一导气管和位于所述导气管内的等离子喷嘴组成，所述等离子喷嘴上绕着为其供电的导线，所述等离子喷嘴包括两片互相靠近的铜片，所述等离子喷嘴前方设置有线圈，所述线圈所产生的磁感应强度方向与等离子喷出方向相反。
权利要求书
1.高温等离子水处理设备，包括反应容器;
铁碳处理机构，所述铁碳处理机构位于所述反应容器的底部;
等离子处理机构，所述等离子处理机构与反应容器连通;
等离子调节机构，所述等离子调节机构固定于所述等离子处理机构;
可见光监控机构，所述可见光监控机构与所述等离子处理机构相对;
水位控制机构，所述水位控制机构位于所述反应容器内;
COD测量与监控机构;以及
设备控制装置;其特征在于：所述等离子处理机构由一导气管和位于所述导气管内的等离子喷嘴组成，所述等离子喷嘴上绕着为其供电的导线，所述等离子喷嘴包括两片互相靠近的铜片，所述等离子喷嘴前方设置有线圈，所述线圈所产生的磁感应强度方向与等离子喷出方向相反。
2.根据权利要求1所述的高温等离子水处理设备，其特征在于：所述离子喷嘴的内壁涂有具有纳米级的Pt。
3.根据权利要求1所述的高温等离子水处理设备，其特征在于：所述导气管内设置有降低进入所述等离子喷嘴气体静压的节流机构。
4.根据权利要求1所述的高温等离子水处理设备，其特征在于：所述可见光监控机构为电荷耦合元件。
5.根据权利要求1所述的高温等离子水处理设备，其特征在于：在所述等离子喷嘴的正对方向设置有L形的导水机构。
6.根据权利要求1所述的高温等离子水处理设备，其特征在于：所述等离子处理机构调节等离子强度以及磁感应强度。
7.根据权利要求1所述的高温等离子水处理设备，其特征在于：在所述导气管内设置有能阻止二氧化碳进入等离子喷嘴的半透膜。
8.根据权利要求1所述的高温等离子水处理设备，其特征在于：所述COD测量与监控机构实时测量进水口和出水口的COD，并自动对进水流量与进气流量进行调节。
9.根据权利要求1所述的高温等离子水处理设备，其特征在于：所述水位控制机构为超声水位计。
说明书
高温等离子水处理设备
技术领域
本发明涉及一种高温等离子水处理的设备，属于环保行业。
背景技术
高温等离子是物质的第四态，由于其具有较高的能量，所以能够促成一般的化学反应进行，所以很多难处理的水使用高温等离子处理. 高温等离子。
申请公布号为CN102311192A的发明专利说明书中公开了一种等离子放电与臭氧结合并用的污水处理装置。该等离子放电与臭氧结合并用的污水处理装置包括离心泵、臭氧泵、氧化塔及固液分离器，该装置还包括若干个电场水处理器，所述的离心泵通过进水管与氧化塔联通，氧化塔通过一级出水管与固液分离器联通，固液分离器通过二级出水管依次与各电场水处理器联通，每个电场水处理器经臭氧回流分管及臭氧回流总管与臭氧泵联通，臭氧泵与氧化塔联通，每个电场水处理器又与排水管联通。该文件所公开的污水处理装置也是使用一端为高压电极，一端为低压电极，然后通过直接穿过污水的放电方式来处理污水。
专利号为2007200132970的发明授权文件公开了一种电晕放电等离子体水处理装置，该电晕放电等离子体水处理装置包括高压放电针电极和低压板电极，而水位于高压放电针电极和低压板电极之间，通过高压放电针和低压板电极之间的电压差放电，再配合进入水内的氧气对水内有机物进行处理。
上述两份文件内所提及的等离子处理方法都是使用放电的方式进行水处理。由于水的密度是空气密度的上千倍，所以当高压放电的电弧穿过水的时候，所损耗的能量是十分巨大的，所以真正进入到水中的高活性物质浓度极低。
发明内容
本发明的目的在于克服现有技术中存在的上述不足，而提供一种结构设计合理，能够极大提高进入水中活性物质浓度的高温等离子水处理设备。
本发明解决上述问题所采用的技术方案是：该高温等离子水处理设备包括反应容器;铁碳处理机构，所述铁碳处理机构位于所述反应容器的底部;等离子处理机构，所述等离子处理机构与反应容器连通;等离子调节机构，所述等离子调节机构固定于所述等离子处理机构;可见光监控机构，所述可见光监控机构与所述等离子处理机构相对;水位控制机构，所述水位控制机构位于所述反应容器内;
COD测量与监控机构;以及
设备控制装置;所述等离子处理机构由一导气管和位于所述导气管内的等离子喷嘴组成，所述等离子喷嘴上绕着为其供电的导线，所述等离子喷嘴包括两片互相靠近的铜片，所述等离子喷嘴前方设置有线圈，所述线圈所产生的磁感应强度方向与等离子喷出方向相反。所述线圈产生的磁场对碰触的等离子体具有磁封的作用，该作用能够降低等离子体的穿透能力，而加强其反应能力。
作为优选，本发明所述离子喷嘴的内壁涂有具有纳米级的Pt。具有催化作用，提高氧分子的活性。
作为优选，本发明所述导气管内设置有降低进入所述等离子喷嘴气体静压的节流机构。降低气体静压，防止两片互相靠近的铜片之间距离太大而降低离子浓度。
作为优选，本发明所述可见光监控机构为电荷耦合元件。可以检测到水中可见光，并进行实时分析。
作为优选，本发明在所述等离子喷嘴的正对方向设置有L形的导水机构。能够使得等离子喷嘴所碰触的等离子需要穿透的水的长度短。
作为优选，本发明所述等离子处理机构调节等离子强度以及磁感应强度。能够自动调节，以找到最优的磁感强度位置。
作为优选，本发明在所述导气管内设置有能阻止二氧化碳进入等离子喷嘴的半透膜。放置二氧化碳在高电离状态下，形成弹沉淀。
作为优选，本发明所述COD测量与监控机构实时测量进水口和出水口的COD，并自动对进水流量与进气流量进行调节。进行水中COD的实时监控。
作为优选，本发明所述水位控制机构为超声水位计。在测量的同时，不对水中各个机构的运行造成影响。
本发明与现有技术相比，具有以下优点和效果：在较小电流强度的条件下，也能够进行高效率的污水处理，处理COD范围广，从几千到几万都可以使用，而且离子运用率高。
