申请日2016.06.16
公开(公告)日2017.01.25
IPC分类号C02F1/461; C02F101/34
摘要
电解含酚废水的多功能电解装置，其由电解槽、电极夹、电极、多功能调节箱、测温仪、在线COD检测仪、排水口、阀门等构成，电解槽采用长方体，设在均匀传热层上，材料采用有机玻璃，在线COD检测仪通过管道和电解槽连接，在阀门和管道连接处加入密封垫，多功能调节箱由数显升温仪、数显搅拌速度调节器、数显电源组成，该电解槽时可以控制电解时的电极间距、电解面积、温度、搅拌速度、电流密度，并能随时检测COD浓度及电解液的温度使电解的结果更加精准。
权利要求书
1.电解含酚废水的多功能电解装置，其由电解槽、电极夹、电极、多功能调节箱、测温仪、在线COD检测仪、排水口、阀门构成;所述的电解槽设在均匀传热层上，材料采用有机玻璃;所述的在线COD检测仪通过管道和电解槽连接;所述的多功能调节箱由数显升温仪、数显搅拌速度调节器、数显电源组成，所述的电极夹和电极用螺丝固定。
2.如权利要求1所述的电解含酚废水的多功能电解装置，其特征在于，所述的电极夹设在电解槽上端，电极夹由不锈钢滑轨组成，可以上下、左右移动。
3.如权利要求1所述的电解含酚废水的多功能电解装置，其特征在于，所述的电解槽采用长方体结构，且自带刻度，可以测量电解液的体积。
4.如权利要求1所述的电解含酚废水的多功能电解装置，其特征在于，所述的电极采用钛基铅铈电极。
说明书
电解含酚废水的多功能电解装置
技术领域
本发明提供一种电解含酚废水的多功能电解装置，是集废水处理、在线监测一体化的电化学水处理装置，属于废水处理领域。
背景技术
从20世纪80年代以来，随着科学技术的不断进步及人们对环保的要求日益提高，人们开始重视有机废水的治理，而电化学法水处理技术独特的优点及特点，引起了广大环保工作者的重视，电化学技术开始飞速发展。随着电化学的发展，传统的电解槽已不能满足其研究实验的要求了，传统的电解槽其自身一般不能控制变量因素，都是由其他仪器对其进行变量控制，且一般只能控制单个变量，或者控制变量不能稳定于一个值，这样对实验的结果影响就非常大。众所周知实验变量控制的越好，实验的效果就越好，尤其是做参比实验，实验只变一个因素，其他条件越接近实验的结果就越精准。本发明提供的电解酚类废水的多功能电解装置，它自身就可以控制电解时所有变量，不需借助其他电子仪器，很好的保证了实验结果的精准性。
发明内容
在此背景下，本发明的目的是提出一种上述的电解装置，这种电解装置自身可以精准的控制各变量，无需使用其他仪器辅助，能很好的控制实验环境，使实验结果更精准。
电解含酚废水的多功能电解装置，其由电解槽、电极夹、电极、多功能调节箱、测温仪、在线COD检测仪、排水口、阀门构成;所述的电解槽设在均匀传热层上，材料采用有机玻璃;所述的在线COD检测仪通过管道和电解槽连接;所述的多功能调节箱由数显升温仪、数显搅拌速度调节器、数显电源组成，所述的电极夹和电极用螺丝固定。
所述的电解槽采用长方体结构，且自带刻度，可以测量电解液的体积，避免电解液过少影响实验结果。
因为磁力会影响电流，所以所述的搅拌装置不采用电磁搅拌，选用传统的叶轮搅拌，叶轮及搅拌轴采用防腐材料，叶轮位于电解槽底正上方，搅拌轴为滑杆，可以调节叶轮的位置。
所述的电极夹设在电解槽上端，电极夹由不锈钢滑轨组成，可以左右移动来控制电解间距，上下移动来控制电极的电解面积。
在线COD检测仪通过管道和电解槽连接，可以随时检测COD浓度。
测温仪安装在电解槽右壁，可以随时监测电解液温度，确保在实验要求温度下进行电解。
电解含酚废水是阳极电极采用钛基铅铈电极。
温度由数显升温仪施加，通过均匀传热层使电解槽均匀受热，均匀传热层采用石棉网，石棉网里是由铁丝网和石棉组成的，铁丝的导热性很好，又由于铁丝网很均匀，加热时铁丝可将吸收的热量很快并均匀的传递给受热物体，而石棉网可将网格状的热分散开来使热量更均匀地传递给受热装置。
附图说明
下面参照附图1所示的实施例详细说明本发明

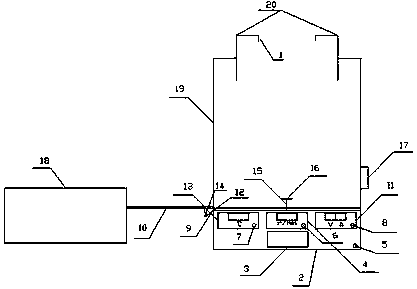

图1-电解含酚废水多功能电解装置1-电极 2-多功能调节箱 3-输入盘 4-数显搅拌速度调节器5-总开关 6-数显搅拌速度调节器开关 7-数显升温仪开关8-数显电源开关9-均匀传热层10-管道 11-数显电源 12-排水口 13-数显升温仪 14-阀门 15-防腐轴 16-防腐叶轮 17-测温仪 18-在线COD检测仪 19-电解槽 20-电极夹。
具体实施方式
该电解槽设置于多功能调节箱和电机夹之间，设在均匀传热层上和多功能调节箱连接一起;电解槽自带刻度可以观察电解液的量;电解槽的右壁设有测温仪可以随时检测电解液的温度。
多功能调节箱由数显升温仪、数显搅拌速度调节器、数显电源、输入盘及四个开关组成;开关一个总开关，三个分开关，可以总的控制仪器电源或者单独控制仪器电源;数据都由输入盘输入给各仪器。
多功能调节箱里的数显升温仪自带电源开关，可以选择性开启或关闭。其采用新型电加热装置，可以把温度控制在一个恒定值，不会上下浮动。
多功能调节箱里的数显搅拌速度调节器自带电源开关，可以选择性开启或关闭。可以把速度控制在一个恒定值。
多功能调节箱里的数显电源自带电源开关，可以选择性开启或关闭。根据实验要求数显电源可以控制成恒流源也可控制为恒压源。
电解槽上端装有电极夹，电极夹可以上下、左右移动，可以调节电极板电解间距和电解面积，电极夹通过电线(未标出)和数显电源连接。
电解槽设有排水口，排水口设有阀门，电解槽另一端通过管道和在线COD检测仪连接，连接处加有密封垫保证密封性，在线COD检测仪可以随时检测COD浓度。
实施列1
将电解槽排水口阀门关闭，加入100mg/L的苯酚溶液200ml和0.5mol/L的Na2S04溶液200ml;将钛基铅铈电极夹在阳极，将铅电极夹在阴极，左右移动电极夹调整电解间距为2cm，上下移动电极夹电解面积为40cm²;打开总开关，关闭数显电源开关，通过输入盘输入温度为20℃，搅拌速度为120r/min，当测温仪显示温度为20℃时，打开数显电源开关，输入电解电流为0.08A;电解30min，用在线COD检测仪检测COD去除率13.5%。
实施列2
将电解槽排水口阀门关闭，加入100mg/L的苯酚溶液200ml和0.5mol/L的Na2S04溶液200ml;将钛基铅铈电极夹在阳极，将铅电极夹在阴极，左右移动电极夹调整电解间距为2cm，上下移动电极夹电解面积为40cm²;打开总开关，关闭数显电源开关，通过输入盘输入温度为20℃，搅拌速度为240r/min，当测温仪显示温度为20℃时，打开数显电源开关，输入电解电流为0.08A;电解30min，用在线COD检测仪检测COD去除率13.9%。
实施列3
将电解槽排水口阀门关闭，加入100mg/L的苯酚溶液200ml和0.5mol/L的Na2S04溶液200ml;将钛基铅铈电极夹在阳极，将铅电极夹在阴极，左右移动电极夹调整电解间距为2cm，上下移动电极夹电解面积为40cm²;打开总开关，关闭数显电源开关，通过输入盘输入温度为40℃，搅拌速度为120r/min，当测温仪显示温度为40℃时，打开数显电源开关，输入电解电流为0.08A;电解30min，用在线COD检测仪检测COD去除率14.6%。
实施列4
将电解槽排水口阀门关闭，加入100mg/L的苯酚溶液200ml和0.5mol/L的Na2S04溶液200ml;将钛基铅铈电极夹在阳极，将铅电极夹在阴极，左右移动电极夹调整电解间距为2cm，上下移动电极夹电解面积为40cm²;打开总开关，关闭数显电源开关，通过输入盘输入温度为20℃，搅拌速度为120r/min，当测温仪显示温度为20℃时，打开数显电源开关，输入电解电流为0.16A;电解30min，用在线COD检测仪检测COD去除率15.1%。
