申请日2015.05.26
公开(公告)日2015.11.25
IPC分类号C02F9/06
摘要

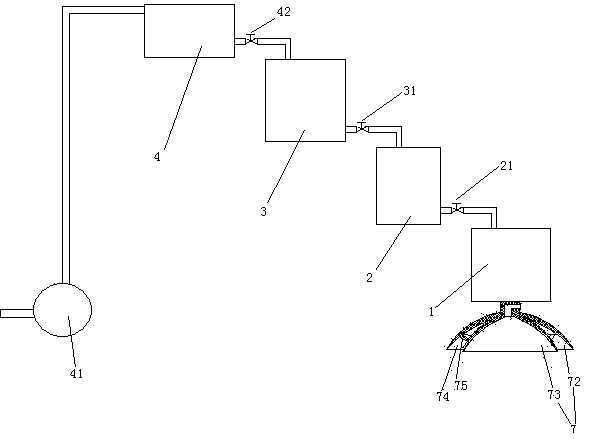

本发明涉及废水处理装置。一种胶片洗片废水处理装置，包括输送废水给PH值调节罐的污水泵和依次连接在一起的PH值调节罐、电化学反应器、氧化器和絮凝器，PH值调节罐和电化学反应器之间设有第一阀门，电化学反应器和氧化器之间设有第二阀门，氧化器和絮凝器之间设有第三阀门，PH值调节罐内的流体依靠重力流向电化学反应器，电化学反应器内的流体依靠重力流向氧化器，氧化器内的流体依靠重力流向絮凝器，絮凝器设有固定结构，固定结构包括第一吸盘，第一吸盘内设有第二吸盘，第一吸盘和第二吸盘之间围成吸附槽。本发明具有对絮凝器进行安装时方便且能耗低的优点，解决了现有的胶片洗片废水处理装置安装絮凝器时不便和能耗高的问题。
权利要求书
1.一种胶片洗片废水处理装置，包括依次连接在一起的PH值调节罐、电化学反应器、氧化器和絮凝器，其特征在于，还包括输送废水给PH值调节罐的污水泵，所述PH值调节罐和电化学反应器之间设有第一阀门，所述电化学反应器和氧化器之间设有第二阀门，所述氧化器和絮凝器之间设有第三阀门，PH值调节罐内的流体依靠重力流向电化学反应器，所述电化学反应器内的流体依靠重力流向氧化器，所述氧化器内的流体依靠重力流向絮凝器，所述絮凝器设有固定结构，所述固定结构包括第一吸盘，所述第一吸盘内设有第二吸盘，所述第一吸盘和第二吸盘之间围成吸附槽。
2.根据权利要求1所述的胶片洗片废水处理装置，其特征在于，所述吸附槽内设有将第一吸盘和第二吸盘连接在一起的若干弹性连接条，所述弹性连接条沿第二吸盘周向分布。
3.根据权利要求1或2所述的胶片洗片废水处理装置，其特征在于，所述固定结构还设有将所述第二吸盘内部空间和吸附槽二者同第一吸盘外部空间连通的气道，所述气道的外端铰接有用于密封所述气道外端的密封盖。
4.根据权利要求1或2所述的胶片洗片废水处理装置，其特征在于，所述絮凝器的下端设有隔离座，所述隔离座的下端设有支撑脚，所述固定结构设置于所述支撑脚，所述隔离座的前后左右侧面都设有防虫板，所述防虫板的下表面和竖直面之间的夹角为A，40°≤A≤60°。
5.根据权利要求4所述的胶片洗片废水处理装置，其特征在于，所述防虫板远离所述隔离座的一端连接有增高板，所述增高板的上端朝远离所述隔离座的方向倾斜。
6.根据权利要求6所述的胶片洗片废水处理装置，其特征在于，所述增高板和防虫板铰接在一起，所述增高板和防虫板之间设有使增高板和防虫板之间的夹角保持在设定值的限位结构，所述限位结构为设置于防虫板端面的挡接面和设置于增高板的同抵接面配合的挡块。
7.根据权利要求1或2所述的胶片洗片废水处理装置，其特征在于，所述污水泵包括泵和电机，所述电机包括机壳和转轴，所述转轴同所述泵连接在一起驱动泵转动，所述转轴通过两个轴承支撑于所述机壳，所述机壳和两个轴承之间形成加油腔，所述加油腔内设有啮合在一起的第一齿轮和第二齿轮，所述第一齿轮同所述转轴连接在一起，所述第二齿轮同所述机壳转动连接在一起;所述第一齿轮内设有加油机构，所述加油机构包括出油口、补气口、密封头、驱动密封头密封住出油口的第一弹簧、缸体和滑动密封连接于缸体的活塞，所述活塞将所述缸体分割为气腔和油腔，所述活塞设有朝向气腔开启的单向阀，所述活塞通过连杆同所述密封头连接在一起，所述出油口通过油道同所述油腔相连通，所述补气口通过气道同所述气腔相连通，所述出油口设置于所述第一齿轮的齿顶，所述密封头伸出所述第一齿轮的齿顶的距离大于所述第一齿轮与第二齿轮之间的齿顶隙。
8.根据权利要求1或2所述的胶片洗片废水处理装置，其特征在于，所述污水泵包括泵和电机，所述电机包括机壳和转轴，所述转轴同所述泵连接在一起驱动泵转动，所述转轴内可转动地穿设有圆形内杆，所述内杆的外周面设有第一摩擦层，所述转轴的内表面设有第二摩擦层，所述内杆和转轴通过所述第一摩擦层和第二摩擦层抵接在一起。
9.根据权利要求8所述的胶片洗片废水处理装置，其特征在于，所述内杆包括左杆和右杆，所述左杆的左端通过左吸能弹簧同所述转轴连接在一起，所述左杆的右端面设有若干沿左杆周向分布的第一换向齿，所述右杆的右端通过右吸能弹簧同所述转轴连接在一起，所述右杆的左端面设有若干沿右杆周向分布的第二换向齿，所述第一换向齿和第二换向齿啮合在一起。
10.根据权利要求1或2所述的胶片洗片废水处理装置，其特征在于，所述污水泵设有倾斜自断开开关，所述倾斜自断开开关包括绝缘外壳和固定于外壳的两只接线脚，所述外壳内设有装配腔，所述两只接线脚的内端位于所述装配腔内，所述装配腔内设有重块，其特征在于，所述装配腔内设有沿上下方向延伸的重块导向腔，所述重块位于所述重块导向腔内，所述装配腔内还设有在所述重块的作用下按压在所述两只接线脚的内端上的导电片和使所述导电片同所述接线脚分开的断电弹簧，所述装配腔内设有摆臂、钩接在所述摆臂上而使导电片保持在按压在接线脚的内端上的位置的倒钩和驱动倒钩朝向摆臂转动的倒钩复位弹簧，所述倒钩和摆臂都铰接于所述装配腔内，所述重块导向腔位于所述摆臂内，所述倒钩设有伸入到所述重块导向腔内的同所述重块配合的驱动倒钩同所述摆臂脱开的驱动臂，所述重块导向腔还设有提升所述重块的重块提升弹簧。
说明书
胶片洗片废水处理装置
技术领域
本发明涉及废水处理装置，尤其涉及一种胶片洗片废水处理装置。
背景技术
为了降低环境污染，需要对洗胶片(如电影胶片，照片的底片)的废水(以下称为胶片洗片废水)进行处理，胶片洗片废水是通过对应的胶片洗片废水处理装置进行处理的。在中国专利申请号为98100847X、公开号为CN1227191A、公告日为1999年9月1日、名称为“一种摄影胶片洗印废水的处理方法”的专利文献中即公开了一种胶片洗片废水的处理方法，该方法的胶片洗片废水处理装置包括依次连接在一起的PH值调节罐、电化学反应器、氧化器和絮凝器。使用过程通过水泵使流体从前一个部件流向后一个部件。现有的胶片洗片废水处理装置存在以下不足：能耗高;对絮凝器进行安装时的方便性差;老鼠能够沿着絮凝器外壳爬到絮凝器上而污染上清水。
发明内容
本发明的第一个目的旨在提供一种对絮凝器进行安装时方便且能耗低的胶片洗片废水处理装置，解决了现有的胶片洗片废水处理装置安装絮凝器时不便和能耗高的问题。
本发明的第二个目的旨在第一目的的基础上进一步提供一种能够防止老鼠爬到过滤器上的胶片洗片废水处理装置，解决了现有的胶片洗片废水处理装置的过滤器不防鼠的问题。
以上技术问题是通过下列技术方案解决的：一种胶片洗片废水处理装置，包括输送废水给PH值调节罐的污水泵和依次连接在一起的PH值调节罐、电化学反应器、氧化器和絮凝器，所述PH值调节罐和电化学反应器之间设有第一阀门，所述电化学反应器和氧化器之间设有第二阀门，所述氧化器和絮凝器之间设有第三阀门，PH值调节罐内的流体依靠重力流向电化学反应器，所述电化学反应器内的流体依靠重力流向氧化器，所述氧化器内的流体依靠重力流向絮凝器，所述絮凝器设有固定结构，所述固定结构包括第一吸盘，所述第一吸盘内设有第二吸盘，所述第一吸盘和第二吸盘之间围成吸附槽。使用时通过污水泵将污水输送到PH值调节罐中将PH值调节到使得值，然后开启第一阀门使污水依靠重力流到电化学反应器中进行反应，反应好后开启第二阀门使污水依靠重力流到氧化器中进行氧化，氧化完成后开启第三阀门使污水在重力的作用下流向絮凝器。由于废水在各国部件之间是依靠重力进行输送的，故能耗低。安装本发明时，通过同时挤压第一吸盘和第二吸盘，使得第一吸盘的内部空间和吸附槽中都形成负压，也即通过第一吸盘和第二吸盘一起进行吸附而将絮凝器固定在使用现场。当受到振动或瞬间冲击力而使第一吸盘的吸附处产生瞬间局部脱开时，在第二吸盘的作用下、当瞬间冲击力消失后第一吸盘会重新恢复而进行吸附，使得吸盘受到瞬间冲击而产生局部瞬间断开时不会产生脱落现象，且吸附力的下降量会较小即仍旧保持良好的吸附作用。通过吸盘进行安装固定较之现有的通过地脚螺栓的方式进行固定，隔振效果好，且不会破坏地面。
作为优选，所述第二吸盘的吸附端伸出所述第一吸盘的吸附端。因为第一吸盘是位于外部的，有否吸附上是能够直观地观察到的，而第二吸盘是否吸附上是不能够直观地看到的，所以如果第一吸盘超出第二吸盘则存在以下不足：按压力小了则可能第二吸盘没有吸附上、为了确保第二吸盘吸附上则需要用较大的力进行按压，而该力到底多大和持续多长时间难以掌握，往往会导致不必要的力气浪费和时间浪费。本技术方案则只要第一吸盘吸附上时第二吸盘必定已经吸附上，所以使用时能够方便省力快速地确保第二吸盘吸附上。
作为优选，所述吸附槽内设有将第一吸盘和第二吸盘连接在一起的若干弹性连接条，所述弹性连接条沿第二吸盘周向分布。当第一吸盘和第二吸盘都吸附上时，弹性连接条被拉长而储能，该能量产生促使第一吸盘朝向被吸附物运动的趋势，使得当第一吸盘产生瞬间断开时、加速第一吸盘恢复到吸附状态。也即进一步降低了收到瞬间冲击时而产生脱落的可能性，换而言之也即提高了吸盘的抗瞬间冲击能力。
作为优选，所述固定结构还设有将所述第二吸盘内部空间和吸附槽二者同第一吸盘外部空间连通的气道，所述气道的外端铰接有用于密封所述气道外端的密封盖。当挤压吸盘而进行吸附时，吸盘内的空气能够顶开密封盖而排出，但吸附住时气压差使得密封盖重新盖到气道的外端上。需要移动絮凝器时，通过人工开启密封盖来对吸盘内部空间进行破真空，从而能够在保证大的吸力的情况下实现以小的力进行絮凝器的拆卸。
作为优选，所述絮凝器的下端设有隔离座，所述隔离座的下端设有支撑脚，所述固定结构设置于所述支撑脚，所述隔离座的前后左右侧面都设有防虫板，所述防虫板的下表面和竖直面之间的夹角为A，40°≤A≤60°。当老鼠沿着隔离座爬向罐顶时，需要经过防虫板，而防虫板的该位置连接状态关系，使得老鼠会掉下，从而起到防止老鼠经罐体表面爬到絮凝器的罐顶的作用。实现了第二个发明目的。
作为优选，所述防虫板远离所述隔离座的一端连接有增高板，所述增高板的上端朝远离所述隔离座的方向倾斜。能够防止老鼠以跳跃的方式跳到防虫板上表面进而爬向絮凝器的顶部。
作为优选，所述增高板和防虫板铰接在一起，所述增高板和防虫板之间设有使增高板和防虫板之间的夹角保持在设定值的限位结构，所述限位结构为设置于防虫板端面的挡接面和设置于增高板的同抵接面配合的挡块。能够将增高板转动到合拢在防虫板上，从而起到降低絮凝器存储运输时的方便性和防止存储运输过程中增高板被损坏。结构简单，使用方便。
作为优选，所述增高板和防虫板之间设有使增高板同所述防虫板分开的弹簧，所述隔离座设有增高板合拢到防虫板时增高板和防虫板能够一起插入的连接孔，所述防虫板可拆卸地连接于所述连接孔，所述增高板的上端和所述防虫板的下端之间的距离大于所述连接孔沿上下方向的开口宽度。能够使增高板自动从防虫板上弹开，使用时的方便性好。能够将增高板和防虫板合拢后经连接孔插入到隔离座内且在弹簧产生的张力作用下不滑出。
作为优选，所述防虫板设有卡槽，所述防虫板通过所述卡槽卡在所述连接孔的下边缘上同所述连接孔连接在一起。结构简单，拆卸安装方便。
作为优选，所述卡槽的内侧壁沿上下方向的长度小于所述连接孔沿上下方向的开口宽度。能够方便地将防虫板从隔离座上取下和安装上。
作为优选，所述污水泵包括泵和电机，所述电机包括机壳和转轴，所述转轴同所述泵连接在一起驱动泵转动，所述转轴通过两个轴承支撑于所述机壳，所述机壳和两个轴承之间形成加油腔，所述加油腔内设有啮合在一起的第一齿轮和第二齿轮，所述第一齿轮同所述转轴连接在一起，所述第二齿轮同所述机壳转动连接在一起;所述第一齿轮内设有加油机构，所述加油机构包括出油口、补气口、密封头、驱动密封头密封住出油口的第一弹簧、缸体和滑动密封连接于缸体的活塞，所述活塞将所述缸体分割为气腔和油腔，所述活塞设有朝向气腔开启的单向阀，所述活塞通过连杆同所述密封头连接在一起，所述出油口通过油道同所述油腔相连通，所述补气口通过气道同所述气腔相连通，所述出油口设置于所述第一齿轮的齿顶，所述密封头伸出所述第一齿轮的齿顶的距离大于所述第一齿轮与第二齿轮之间的齿顶隙。转轴转动时带动第一齿轮转动，当第一齿轮转动到设有出油口的齿同第二齿轮啮合在一起时，第一齿轮的齿槽驱动密封头缩进齿轮内，密封条内缩时使第一弹簧储能的同时还通过连杆驱动活塞朝向油腔移动而驱动油腔内润滑油经油道流向出油口而流到加油腔从而实现对轴承的润滑;当密封头同齿槽错开时，在第一弹簧的作用下密封头重新密封住出油口，密封头移动的过程驱动活塞朝向气腔移动，此时由于油腔中的油已经部分流出、故油腔内的压力小于气腔的压力，单向阀开启而使得空气补充到油腔中和将加油腔中多余的有回收进油腔中，使得下一次活塞挤压油腔时润滑油能够可靠地流出。实现了污水泵的电机轴承的自动润滑。当然其它的提升泵也可以制作为该结构形式。
作为优选，所述污水泵包括泵和电机，所述电机包括机壳和转轴，所述转轴同所述泵连接在一起驱动泵转动，所述转轴内可转动地穿设有圆形内杆，所述内杆的外周面设有第一摩擦层，所述转轴的内表面设有第二摩擦层，所述内杆和转轴通过所述第一摩擦层和第二摩擦层抵接在一起。当转轴产生扭曲时，转轴会相对于内杆产生转动，转动时外摩擦层和第二摩擦层产生摩擦吸能而消除扭矩力，从而起到提高转轴的抗扭曲能力的作用。
作为优选，所述内杆包括左杆和右杆，所述左杆的左端通过左吸能弹簧同所述转轴连接在一起，所述左杆的右端面设有若干沿左杆周向分布的第一换向齿，所述右杆的右端通过右吸能弹簧同所述转轴连接在一起，所述右杆的左端面设有若干沿右杆周向分布的第二换向齿，所述第一换向齿和第二换向齿啮合在一起。当转轴扭曲而带动内杆也产生扭曲时，在第一换向齿和第二换向齿的作用下会驱动右杆和左杆沿周向分开，分开时会导致吸能弹簧变形而吸能。进一步通过了转轴抗扭曲能力。
作为优选，所述污水泵设有倾斜自断开开关，所述倾斜自断开开关包括绝缘外壳和固定于外壳的两只接线脚，所述外壳内设有装配腔，所述两只接线脚的内端位于所述装配腔内，所述装配腔内设有重块，其特征在于，所述装配腔内设有沿上下方向延伸的重块导向腔，所述重块位于所述重块导向腔内，所述装配腔内还设有在所述重块的作用下按压在所述两只接线脚的内端上的导电片和使所述导电片同所述接线脚分开的断电弹簧，所述装配腔内设有摆臂、钩接在所述摆臂上而使导电片保持在按压在接线脚的内端上的位置的倒钩和驱动倒钩朝向摆臂转动的倒钩复位弹簧，所述倒钩和摆臂都铰接于所述装配腔内，所述重块导向腔位于所述摆臂内，所述倒钩设有伸入到所述重块导向腔内的同所述重块配合的驱动倒钩同所述摆臂脱开的驱动臂，所述重块导向腔还设有提升所述重块的重块提升弹簧。当污水泵产生倾斜时(也即过滤器因倾斜而不能够正常过滤时)倾斜自断开开关也一起倾斜，当倾斜角度达到设计时所允许的最大值时，提升弹簧将重块提升起，重块被提升起的过程中虽然重块对导电片的按压力开始逐渐减小，但是在倒钩的作用下、导电片位置不会动(即导电片始终保持同连接脚可靠地连接在一起)，当重块继续移动而远离导电片到按压在驱动臂上时，重球在提升弹簧的作用下(如果倾倒角度超过的90°则重块的重力也会协同驱动)驱动臂驱动倒钩脱钩且倒钩复位弹簧储能，倒钩脱钩后断电弹簧瞬间释放能量而使得导电片同连接脚之间快速脱离。导电片同连接脚脱开时则污水泵停止，从而避免产生安全事故。该开关能够降低断开时间和电弧的作用(现有的开关倾倒过程中、重块对弹片的按压力是逐渐减小的，故弹片也是逐渐弹开而不是瞬间弹开的、所以断开时间长，而合拢过程中不但合拢是渐进的、而且重块对弹片的冲击会使弹片产生振动、使得弹片同接线脚之间产生反复通断的现象，故导电片同接线脚的通断时间长、容易产生打火和电弧放大现象)。当絮凝器竖起时，重块朝向导电片移动，重块的重力使断电弹簧储能和导电片合拢，此时由于驱动臂失去了重球的挤压作用、倒钩复位弹簧驱动倒钩复位(复位后这污水泵能够重新启动而工作)，此时如果断电弹簧有产生振动而驱动导电片同接线脚之间产生反复通断现象的趋势、倒钩会限制反复通断现象的产生，从而起到避免反复通断而产生的打火现象。
本发明具有下述优点：能耗低;安装絮凝器时方便;絮凝器固定可靠且隔震抗震效果好;安装絮凝器时不会破坏地面。
