申请日2016.06.16
公开(公告)日2016.12.21
IPC分类号G05D27/02
摘要
本实用新型公开一种分散式污水处理站点实时监控设备，包括：一外壳，所述外壳内设有一集成芯片，所述外壳向外凸起形成模拟量及开关量输入槽、COM集成接口以及继电器输出槽，同时，所述外壳上设有一朝外开口用于从所述外壳外直接插拔SIM卡的SIM卡槽。本申请的监控设备在外壳上设有从外壳外直接插拔SIM卡的SIM卡槽，改变了现有技术中的缺陷，在不拆除外壳的同时，可直接插拔SIM卡;在外壳的背面设有导轨槽来固定导轨，可通过便于连接不同的配电箱来固定设施监控设备;同时，集成COM集成接口，利用公母对接头来进行接线的整合，外观整齐、容易操作。
权利要求书
1.分散式污水处理站点实时监控设备，其特征在于，包括：

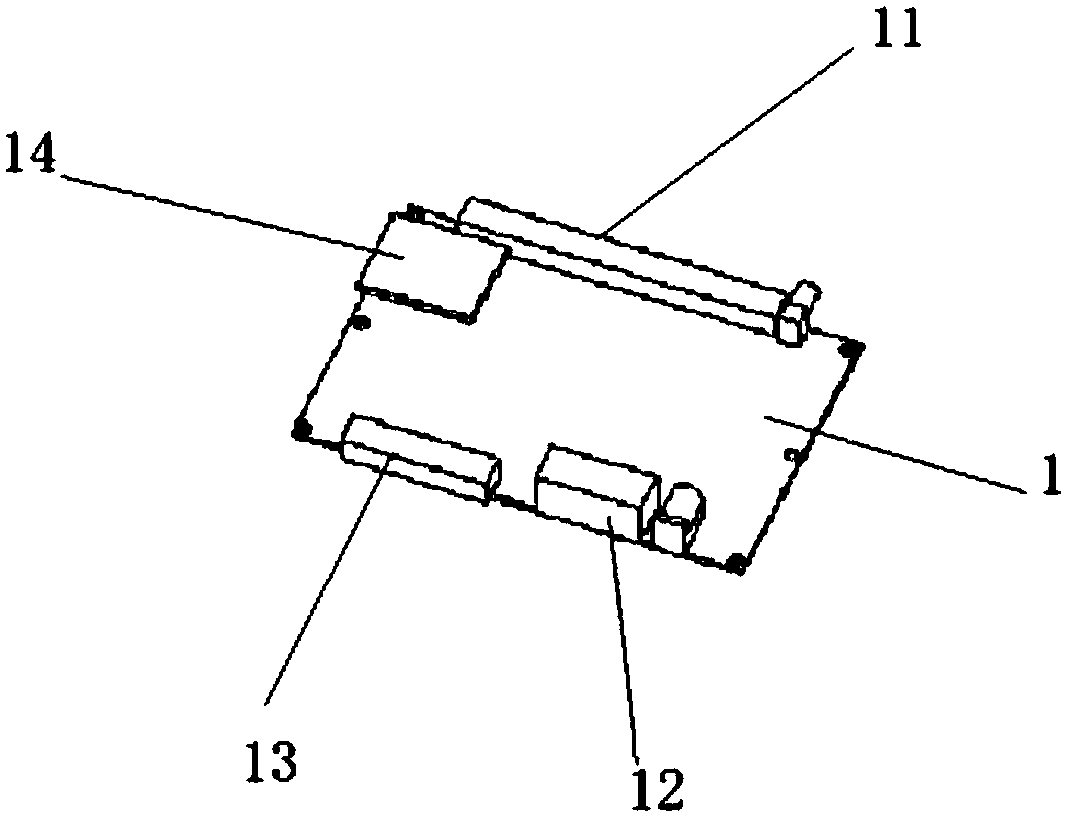

一外壳，所述外壳内设有一集成芯片，所述外壳向外凸起形成模拟量及开关量输入槽、COM集成接口以及继电器输出槽，同时，所述外壳上设有一朝外开口用于从所述外壳外直接插拔SIM卡的SIM卡槽。
2.根据权利要求1所述的分散式污水处理站点实时监控设备，其特征在于，所述集成芯片，其包括一CPU处理中心、一模拟输入模块、一开关输出模块、一开关输入模块、一电源模块、一通信模块以及一外部传感器接入模块;所述CPU处理中心设于所述外壳内;所述模拟输入模块、所述开关输出模块和开关输入模块均设于所述模拟量及开关量输入槽且分别与所述CPU处理中心相连;所述外部传感器接入模块接通所述COM集成接口与所述模拟输入模块;一物联网模块分别与所述CPU处理中心和所述SIM卡连接，并通过所述SIM卡进行通信和数据传输;所述电源模块设于所述继电器输出槽内为各模块供电。
3.根据权利要求1所述的分散式污水处理站点实时监控设备，其特征在于，所述COM集成接口通过公母对接头的方式连接至少一个外部传感器。
4.根据权利要求3所述的分散式污水处理站点实时监控设备，其特征在于，所述外部传感器包括温度传感器、电压传感器、电流传感器、压力传感器以及湿度传感器。
5.根据权利要求1所述的分散式污水处理站点实时监控设备，其特征在于，所述外壳的背面设有用于连接到配电箱上的导轨。
6.根据权利要求5所述的分散式污水处理站点实时监控设备，其特征在于，所述外壳的背面设有导轨卡槽，所述导轨通过所述导轨卡槽可拆卸的固定于所述外壳的背面。
说明书
分散式污水处理站点实时监控设备
技术领域
本实用新型涉及一种分散式污水处理站点实时监控设备。
背景技术
随着对农村环境保护意识的加强，农村污水处理站逐渐多起来，而农村污水处理站的监控设备也成为越来越重要的部分。
现有的监控设备的外壳为封闭式，在安装SIM卡时比较麻烦，需要将外壳整个拆掉才能安装，操作不便。
此外，现有的监控设备都是通过螺丝固定于固定物上，而一旦遇到不便于敲螺丝的地方时，安装就需要借助其他的方式进行，操作不便。
另外，现有的监控设备在接上外部传感器时，都是直接通过螺丝紧固，接线较凌乱，操作不规范。
实用新型内容
由于现有技术存在着上述问题，本实用新型提出一种分散式污水处理站点实时监控设备，其能有效的解决现有技术中存在的问题。
本实用新型通过以下技术方案解决上述问题：
一种分散式污水处理站点实时监控设备，包括：一外壳，所述外壳内设有一集成芯片，所述外壳向外凸起形成模拟量及开关量输入槽、COM集成接口以及继电器输出槽，同时，所述外壳上设有一朝外开口用于从所述外壳外直接插拔SIM卡的SIM卡槽。
所述集成芯片，其包括一CPU处理中心、一模拟输入模块、一开关输出模块、一开关输入模块、一电源模块、一通信模块以及一外部传感器接入模块;所述CPU处理中心设于所述外壳内;所述模拟输入模块、所述开关输出模块和开关输入模块均设于所述模拟量及开关量输入槽且分别与所述CPU处理中心相连;所述外部传感器接入模块接通所述COM集成接口与所述模拟输入模块;所述物联网模块分别与所述CPU处理中心和所述SIM卡连接，并通过所述SIM卡进行通信和数据传输;所述电源模块设于所述继电器输出槽内为各模块供电。
所述COM集成接口通过公母对接头的方式连接至少一个外部传感器。
所述外部传感器包括温度传感器、电压传感器、电流传感器、压力传感器以及湿度传感器。
所述外壳的背面设有用于连接到配电箱上的导轨。
所述外壳的背面设有导轨卡槽，所述导轨通过所述导轨卡槽可拆卸的固定于所述外壳的背面。
由于采用了上述技术手段，本申请的监控设备在外壳上设有从外壳外直接插拔SIM卡的SIM卡槽，改变了现有技术中的缺陷，在不拆除外壳的同时，可直接插拔SIM卡;在外壳的背面设有导轨槽来固定导轨，可通过便于连接不同的配电箱来固定设施监控设备;同时，集成COM集成接口，利用公母对接头来进行接线的整合，外观整齐、容易操作。
