申请日2016.06.16
公开(公告)日2016.12.21
IPC分类号C02F3/12; C02F7/00
摘要
本实用新型公开一种用于污水处理池中的曝气充氧装置。该装置包括提升泵、出水管、回流管、流量计、文丘里管、两个阀门;其中提升泵的输出端与导管的一端连接，导管的另一端第一出口与第一阀门的一端连接，第一阀门的另一端接出水管，出水管上设有流量计，用于控制出水流量;导管的另一端第二出口与第二阀门的一端连接，第二阀门的另一端接回流管的一端，回流管的另一端接入需要曝气的池体;回流管上设有文丘里管，用于吸入空气，达到曝气充氧的效果。与现有技术相比，原有工艺为厌氧的，可以改进为AO工艺，提高污染物去除效率;原有工艺为AO或AAO的，可以替代风机或气泵，减少投入和维护成本。
权利要求书
1.一种用于污水处理池中的曝气充氧装置，其特征在于包括提升泵、出水管、回流管、流量计、文丘里管、两个阀门;其中提升泵的输出端与导管的一端连接，导管的另一端第一出口与第一阀门的一端连接，第一阀门的另一端接出水管，出水管上设有流量计，用于控制出水流量;导管的另一端第二出口与第二阀门的一端连接，第二阀门的另一端接回流管的一端，回流管的另一端接入需要曝气的池体;回流管上设有文丘里管，用于吸入空气，达到曝气充氧的效果。
2.如权利要求1所述的一种用于污水处理池中的曝气充氧装置，其特征在于该装置利用流量计和两个阀门调节出水和回流流量。
说明书
一种用于污水处理池中的曝气充氧装置
技术领域
本实用新型涉及一种污水处理池，尤其涉及一种用于污水处理池中的曝气充氧装置，具体是一种利用水泵剩余扬程曝气充氧的污水处理池。
技术背景
随着社会经济的发展，人们环保意识的增强，对于农村污水的处理越来越重视。目前小型污水处理终端广泛应用于农村污水处理，现有的曝气充氧方法为采用风机或气泵曝气。由于地形原因往往需要提升泵用来排水，但提升泵的剩余扬程没有得到利用。
发明内容
本实用新型的目的是针对现有技术的不足，提供一种用于污水处理池中的曝气充氧装置，具体是利用水泵剩余扬程进行曝气充氧。

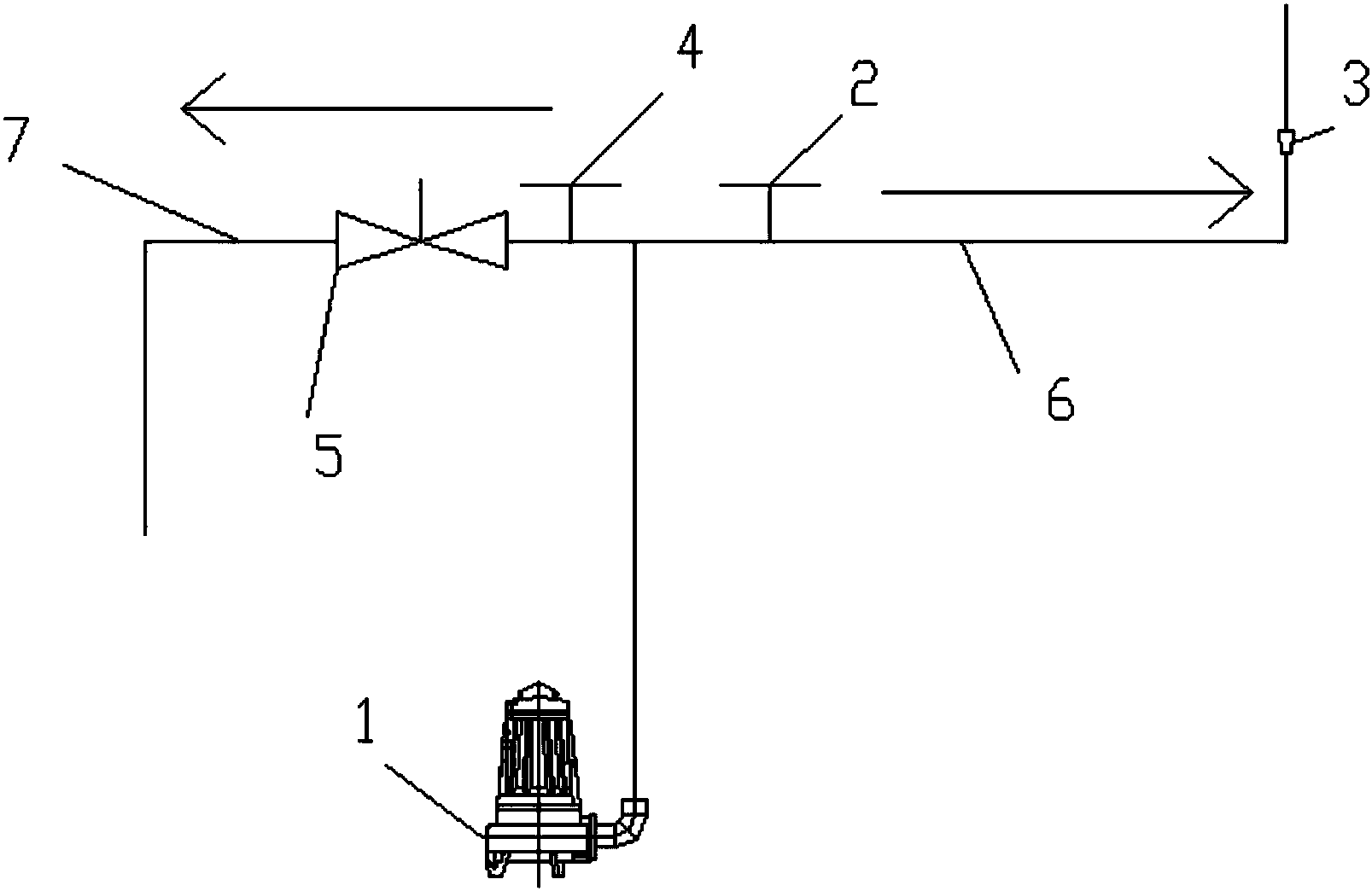

本实用新型用于污水处理池中的曝气充氧装置，包括提升泵、出水管、回流管、流量计、文丘里管、两个阀门;其中提升泵的输出端与导管的一端连接，导管的另一端第一出口与第一阀门的一端连接，第一阀门的另一端接出水管，出水管上设有流量计，用于控制出水流量;导管的另一端第二出口与第二阀门的一端连接，第二阀门的另一端接回流管的一端，回流管的另一端接入需要曝气的池体;回流管上设有文丘里管，用于吸入空气，达到曝气充氧的效果。
本实用新型利用流量计和两个阀门调节出水和回流流量。
与现有技术相比，原有工艺为厌氧的，可以改进为AO工艺，提高污染物去除效率;原有工艺为AO或AAO的，可以替代风机或气泵，减少投入和维护成本。
