申请日2016.06.16
公开(公告)日2017.02.01
IPC分类号C02F1/30
摘要
本实用新型提供一种离线式自净化水处理装置，包括浮板、进水口、双重底、抛锚装置、太阳能电池板、透明管、泵、进水通道、出水口和出水通道;透明管内部填充光催化剂，透光颗粒填充在透明管内部两端，透光颗粒的粒径不小于所述光催化剂的粒径;透明管两端分别密封连接在进水通道的管身和出水通道的管身;进水通道依次与泵、进水口相连;出水通道连接出水口;太阳能电池板设置在透明管两侧，太阳能电池板与泵通过线路连接。该装置可以离线式任意方位漂浮在水源表面，对外部自然条件无选择性，适用范围广，以太阳作为整个装置运行的动力和光催化剂光源，能源清洁。并且该装置结构简单，成本低，便于实现大规模工业化生产。
权利要求书
1.一种离线式自净化水处理装置，其特征在于：包括浮板、固定在所述浮板底部的进水口、双重底、抛锚装置以及在所述浮板上的太阳能电池板、透明管、泵、进水通道、出水口和出水通道;所述透明管内部填充光催化剂和透光颗粒，所述透光颗粒填充在所述透明管内部两端，所述透光颗粒的粒径不小于所述光催化剂的粒径;所述透明管两端分别密封连接在所述进水通道的管身和所述出水通道的管身;所述进水通道依次与所述泵、进水口相连;所述出水通道连接所述出水口;所述太阳能电池板设置在所述透明管两侧，所述太阳能电池板与所述泵通过线路连接。
2.如权利要求1所述的离线式自净化水处理装置，其特征在于，所述透明管不少于2根。
3.如权利要求2所述的离线式自净化水处理装置，其特征在于，所述双重底有2个，分别固定在所述浮板的底部两侧对称位置。
4.如权利要求2所述的离线式自净化水处理装置，其特征在于，所述双重底有1个，固定在所述浮板的底部正中央位置。
5.如权利要求3或4所述的离线式自净化水处理装置，其特征在于，所述双重底内部安装蓄电池，所述蓄电池与所述太阳能电池板通过线路连接。
6.如权利要求5所述的离线式自净化水处理装置，其特征在于，所述装置还包括无线定位系统，所述无线定位系统固定在所述浮板内，并与所述太阳能电池板通过线路连接。
7.如权利要求1或6所述的离线式自净化水处理装置，其特征在于，所述进水口设置初滤网。
8.如权利要求1所述的离线式自净化水处理装置，其特征在于，所述装置还包括报警系统，所述报警系统固定在所述浮板内，并与所述太阳能电池板通过线路连接。
9.如权利要求1所述的离线式自净化水处理装置，其特征在于，所述装置还包括节能灯，所述节能灯设置在所述透明管的下方。
10.如权利要求1所述的离线式自净化水处理装置，其特征在于，所述光催化剂是可见光响应的光催化剂。
说明书
离线式自净化水处理装置
技术领域
本实用新型涉及一种可见光光催化的水处理装置，具体涉及一种离线式自净化水处理装置。
背景技术
随着经济不断发展，人口增长，特别是我国经济高速发展的今天，水污染问题已经成为制约我国进一步发展的重要因素。为了实现可持续发展，污水或雨水的资源化回收成为实现这一目标的关键。因此，近年来，各种污水处理装置在水治理方面得到了日益广泛的研究和应用。但简单、有效、易行的废水处理装置仍然是探索研究的焦点。
光催化技术属于新兴的污水处理技术，它是通过光的照射，利用光催化剂的催化反应实现污染物的降解。该技术不存在二次污染，处理效率高，且催化剂廉价易得，是处理污水较理想的方法。目前，开发的多种类型的光催化反应器大多数采用TiO2作为光催化材料，紫外灯为光源，利用TiO2在紫外光作用下，其能带结构与紫外光匹配吸收光子并产生电子和空穴，从而分解污染物质。但TiO2禁带宽度约为3.2eV，只能吸收利用波长小于387nm的紫外光，太阳光辐射到地面的紫外光部分仅占总光辐射的4%左右，利用率低。并且TiO2粉体的回收循环利用困难，且难以找到既能有效固定TiO2粉体同时又能不降低它的催化活性的负载技术。因此，如何利用可见光作为光催化的激发光源，直接利用太阳能，成为目前研究的热点。
CN202625889U公开了一种可见光催化的水处理浮体装置，该装置包括基体和设置于所述基体上的光催化反应模组与辅助光源，该装置通过浮力载体浮于水面，可实现全天候连续净化的水处理功能。但该装置中光催化基板安装方向须与水流方向一致，适用局限性大，且该装置结构复杂、体积大、成本高、不利于实现工业化生产，同时利用含CdS的TiO2光催化剂不但对水体造成二次污染，CdS本身不稳定，光照后易自蚀失去活性。
实用新型内容
本实用新型提供一种离线式自净化水处理装置，该装置可以离线式任意方位漂浮在水源表面，通过太阳能电池板将太阳能储存转化，作为整个装置运行的动力，以太阳光作为光催化剂光源，通过光催化反应实现污水处理。
本实用新型是通过以下技术手段实现上述技术目的。
一种离线式自净化水处理装置，包括浮板、固定在所述浮板底部的进水通道、双重底、抛锚装置以及在所述浮板上的太阳能电池板、透明管、泵、进水通道、出水口和出水通道;所述透明管内部填充光催化剂和透光颗粒，所述透光颗粒填充在所述透明管内部两端，所述透光颗粒的粒径不小于所述光催化剂的粒径;透明管两端分别密封连接在所述进水通道的管身和所述出水通道的管身;所述进水通道依次与所述泵、进水口相连;所述出水通道连接所述出水口;所述太阳能电池板设置在所述透明管两侧，所述太阳能电池板与所述泵通过线路连接。
该装置中的所述浮板用于使整个装置漂浮在水面;所述双重底用于预防由于自然因素等引起的倾斜失控，维持整个装置的平衡;所述抛锚装置用于对整个装置在水源中的固定;通过太阳能电池板将太阳能储存转化，作为整个装置运行的动力。
进一步的，所述透明管不少于2根。
进一步的，所述双重底有2个，分别固定在所述浮板的底部两侧对称位置。
进一步可选择的，所述双重底有1个，固定在所述浮板的底部正中央位置。
进一步的，所述双重底内部安装蓄电池，所述蓄电池与所述太阳能电池板通过线路连接。用于将太阳能电池板收集的多余能量储备备用。
进一步的，所述装置还包括无线定位系统，所述无线定位系统固定在所述浮板内，并与所述太阳能电池板通过线路连接。所述无线定位系统用于跟踪确定装置的位置，便于监控和检修。
进一步的，所述进水口设置初滤网，所述初滤网用于预先过滤除去污水中大颗粒污染物。
进一步的，所述装置还包括报警系统，所述报警系统固定在所述浮板内，并与所述太阳能电池板通过线路连接。所述报警系统用于在装置出现故障时提醒更换或检修。
进一步的，所述装置还包括节能灯，所述节能灯设置在所述透明管的下方。用于夜间为光催化剂反应提供光源，同时起到照明的作用。
进一步的，所述光催化剂是可见光响应的光催化剂，是LiZrPO5、BiTiPO6、InFeZn4O7、Ca3La2V2O14、YVWO7、CaLiNb2O6F、Na2La4O6Cl2、SmEuWO6、CaNb2V2O11、LiTaGeO5、CaIn2S4、Sm2LiVO6、LiLaV2O7、CuTi2O5、LiVP2O8、BaTiNb4O13、Ba3MoTiO8、BaCuV2O7、SrTi5O11、Ca3WO6、Sr2CuO3、Ba2WCuO6、CaCuV2O7、Bi14MoO24、FeLaW3O12、SrBi3VO8、SmNbMo2O10等中的一种或几种。
本实用新型提供的一种离线式自净化水处理装置，有益效果为：
(1)该装置设置泵、进水通道和进水通道，污水在泵的作用下流入进水通道在透明管内进行后续净化，因此该装置可以离线式任意放置和漂浮在水源表面，对水流、水源位置等外部自然条件无选择性，适用范围广;
(2)该装置通过太阳能电池板将太阳能储存转化，作为整个装置运行的动力，并以太阳光作为光催化剂光源，能源清洁，无污染，可无限次循环利用;
(3)该装置结构简单，成本低，使用灵活，便于实现大规模工业化生产。

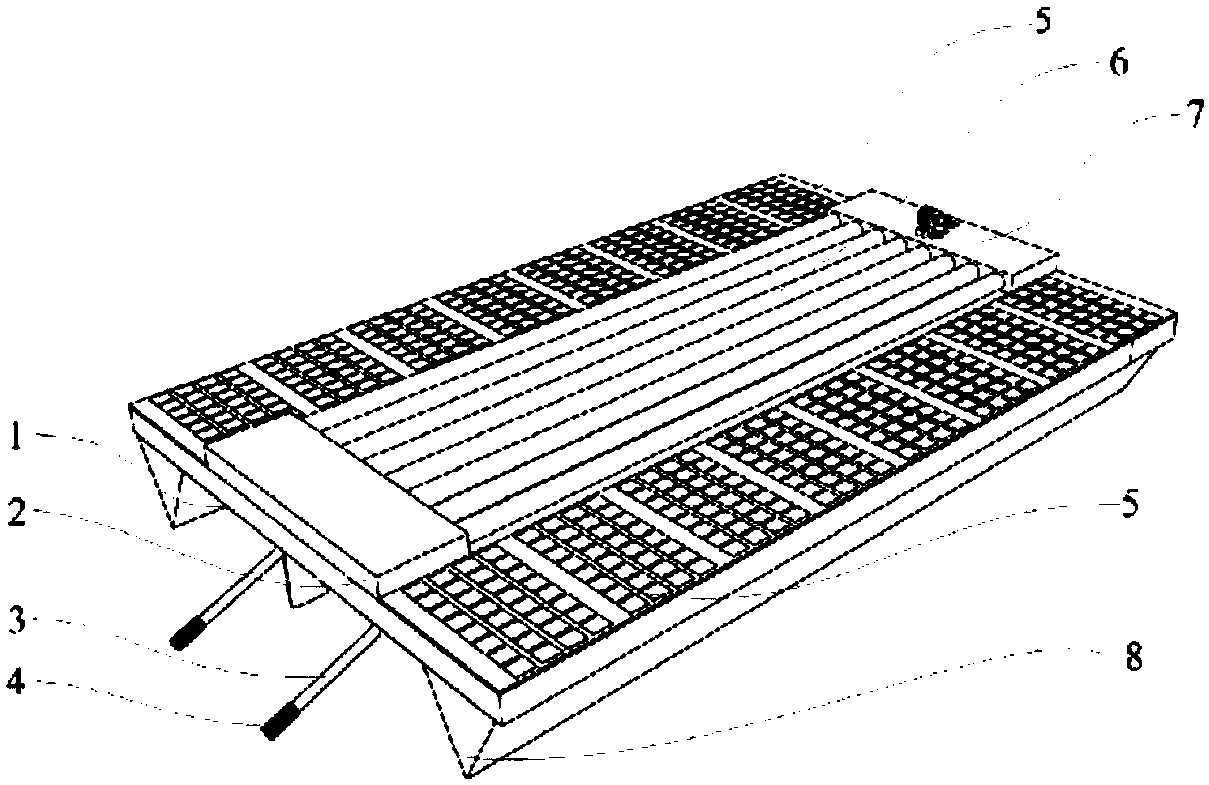

下面通过附图对本实用新型做进一步说明。
