申请日2016.07.26
公开(公告)日2016.12.21
IPC分类号B01J6/00; C02F1/00
摘要
本实用新型公开了一种污水处理自动熔化药加药设备一种污水处理自动熔化药加药设备包括搅拌机、搅拌连杆、弧形搅拌叶片、药箱、药箱液体刻度、熔药器、进药口、进水口、药水出口、控制台、顶盖、搅拌机与搅拌连杆连接等，本实用新型的有益效果一种污水处理自动熔化药加药设备是一种利用药物处理污水的设备，结构设有搅拌机、搅拌连杆、弧形搅拌叶片、药箱、药箱液体刻度、熔药器、进药口、进水口、药水出口、控制台等十一个主要部分，控制台可定时控制加药，控制药物的熔化，控制搅拌机搅拌药水也使得药物熔化的更充分，熔药器设有保护层，保护层可保护熔药器在药箱内部加热时因和药物接触而被腐蚀等损坏，加药处理使得污水处理效果优良。
权利要求书

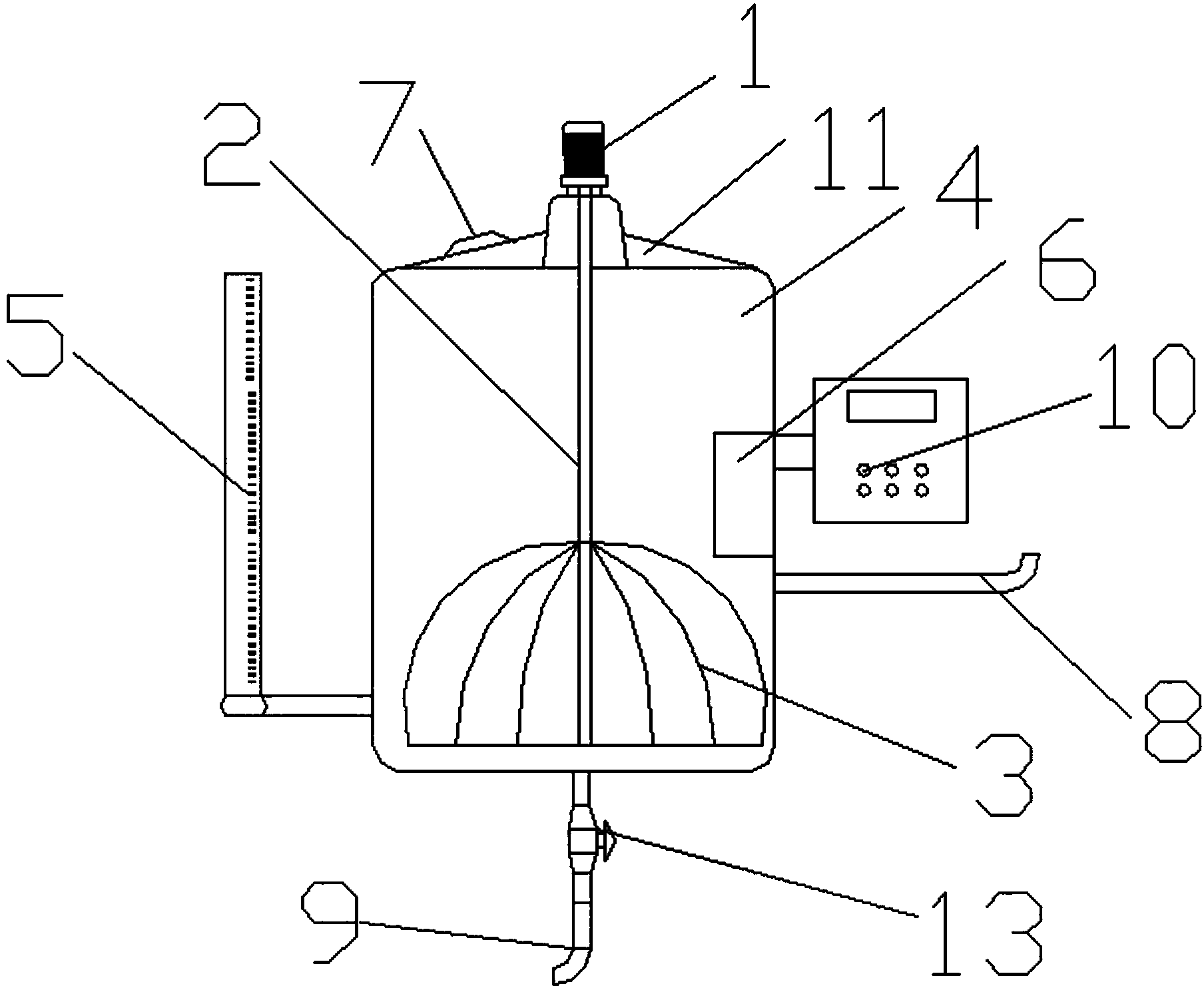

1.一种污水处理自动熔化药加药设备，其特征在于：包括搅拌机(1)、搅拌连杆(2)、弧形搅拌叶片(3)、药箱(4)、药箱液体刻度(5)、熔药器(6)、进药口(7)、进水口(8)、药水出口(9)、控制台(10)、顶盖(11)、所述的搅拌机(1)与搅拌连杆(2)连接，所述的搅拌连杆(2)设有弧形搅拌叶片(3)连接，所述的搅拌机(1)与药箱(4)连接，所述的熔药器(6)通过连接板(63)与药箱(4)连接，所述的药箱(4)设有控制台(10)连接，所述的进水口(8)和药水出口(9)与药箱(4)连接，所述的药箱(4)设有顶盖(11)，所述的顶盖(11)设有进药口(7)，所述的药箱(4)连接有药箱液体刻度(5)，所述的熔药器(6)由加热管(61)、导流板(62)、连接板(63)组成，所述的加热管(61)与导流板(62)连接，所述的熔药器(6)设有连接板(63)。
2.根据权利要求1所述的一种污水处理自动熔化药加药设备，其特征在于：所述的熔药器(6)设有保护层(12)。
3.根据权利要求1所述的一种污水处理自动熔化药加药设备，其特征在于：药水出口(9)设有控制阀(13)。
4.根据权利要求1所述的一种污水处理自动熔化药加药设备，其特征在于：所述的控制台(10)可定时控制加药和控制熔药器(6)与搅拌机(1)。
说明书
一种污水处理自动熔化药加药设备
技术领域
本实用新型是一种污水处理自动熔化药加药设备，属于污水处理领域。
背景技术
污水处理为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，污水处理设备能有效处理城区的生活污水，工业废水等，避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义。
现有公开技术申请号201520705964.6了一种污水处理设备，其技术方案要点是包括污水处理器本体，污水处理器本体内设有过滤装置，过滤装置包括过滤层，污水处理器本体上部固接有驱动件，驱动件上转动连接有搅拌杆，搅拌杆与驱动件连接的另一端贯穿过滤层且固接有搅拌叶，过滤层的底部设置有用于清理过滤层底部的清理组件，一种污水处理设备仅仅是本污水的处理，无设有利用药物处理污水设备，使得污水处理效果不佳。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种污水处理自动熔化药加药设备，以解决一种污水处理设备仅仅是本污水的处理，无设有利用药物处理污水设备，使得污水处理效果不佳。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种污水处理自动熔化药加药设备包括搅拌机、搅拌连杆、弧形搅拌叶片、药箱、药箱液体刻度、熔药器、进药口、进水口、药水出口、控制台、顶盖、 所述的搅拌机与搅拌连杆连接，所述的搅拌连杆设有弧形搅拌叶片连接，所述的搅拌机与药箱连接，所述的熔药器通过连接板与药箱连接，所述的药箱设有控制台连接，所述的进水口和药水出口与药箱连接，所述的药箱设有顶盖，所述的顶盖设有进药口，所述的药箱连接有药箱液体刻度，所述的熔药器由加热管、导流板、连接板组成，所述的加热管与导流板连接，所述的熔药器设有连接板。
进一步地，所述的熔药器设有保护层，保护层可保护熔药器在药箱内部加热时因和药物接触而被腐蚀等损坏。
进一步地，药水出口设有控制阀，控制阀，可直接阻断自动加药，是控制加药的一个总开关。
进一步地，所述的药箱4内壁采用含高二氧化硅的玻璃，二氧化硅的玻璃衬在钢制容器的内表面，经高温灼烧而牢固地密着于金属表面上成为复合材料制品，所以它具有玻璃的稳定性和金属强度的双重优点，是一种优良的耐腐蚀设备。
进一步地，所述的药箱液体刻度采用连通器原理，连通器注入同一种液体，在液体不流动时连通器内各容器的液面总是保持在同一水平面上，只有当两边液柱的高度相等时，两边液柱对液片AB的压强才能相等所以，在液体不流动的情况下，连通器各容器中的液面应保持相平，可相应的观察到药箱4药水的剩余。
进一步地，所述的控制台可定时控制加药和控制熔药器与搅拌机，控制台可定时控制加药，控制药物的熔化，控制搅拌机搅拌药水也使得药物熔化的更充分。
本实用新型的有益效果一种污水处理自动熔化药加药设备是一种利用药物处理污水的设备，结构设有搅拌机、搅拌连杆、弧形搅拌叶片、药箱、药箱液体刻度、熔药器、进药口、进水口、药水出口、控制台、顶盖，等十一个主要部分，控制台可定时控制加药，控制药物的熔化，控制搅拌机 搅拌药水也使得药物熔化的更充分，熔药器设有保护层，保护层可保护熔药器在药箱内部加热时因和药物接触而被腐蚀等损坏，加药处理使得污水处理效果优良。
