申请日2015.05.28
公开(公告)日2015.11.11
IPC分类号C02F9/04
摘要
本实用新型涉及油田污水处理装置技术领域，是一种油田污水离子交换软化器，其包括预处理壳体和离子交换树脂罐，在预处理壳体内填充有锰砂滤料，在离子交换树脂罐内填充有氯化钠型离子交换树脂，在预处理壳体上有进水口和反洗排污口。本实用新型结构合理而紧凑，使用方便，其在对稠油采出水的处理过程中，氯化钠型离子交换树脂能够再生，有效的防止了氯化钠型离子交换树脂的失效，使得本实用新型可以继续进行离子交换作业，降低了稠油采出水的处理成本，通过本实用新型处理后的稠油采出水中的钙离子和镁离子得到有效的脱除，降低了处理后的稠油采出水在锅炉内的结垢程度，从而有效的减少了结垢对锅炉的损害，保证过热蒸汽的生产。
1.一种油田污水离子交换软化器，其特征在于包括预处理壳体和离子交换树脂罐，在预处理壳体内填充有锰砂滤料，在离子交换树脂罐内填充有氯化钠型离子交换树脂，在预处理壳体上有进水口和反洗排污口，在预处理壳体与离子交换树脂罐之间固定有均与预处理壳体和离子交换树脂罐相通的第一连接管和第二连接管，在离子交换树脂罐上有出水口，在离子交换树脂罐上固定有与离子交换树脂罐相通的进反洗水管，在进反洗水管上固定有进反洗气管，在第一连接管、第二连接管、进反洗水管和进反洗气管上均固定安装有阀门。
2.根据权利要求1所述的油田污水离子交换软化器，其特征在于进水口上固定有进水管，在出水口上固定有出水管，在进水管和出水管上均固定安装有阀门。
3.根据权利要求1或2所述的油田污水离子交换软化器，其特征在于反洗排污口上固定有反洗排污管，在反洗排污管上固定安装有阀门。
4.根据权利要求1或2所述的油田污水离子交换软化器，其特征在于锰砂滤料的规格为0.4毫米至0.6毫米。
5.根据权利要求3所述的油田污水离子交换软化器，其特征在于锰砂滤料的规格为0.4毫米至0.6毫米。
6.根据权利要求1或2所述的油田污水离子交换软化器，其特征在于阀门为球阀。
7.根据权利要求3所述的油田污水离子交换软化器，其特征在于阀门为球阀。
8.根据权利要求4所述的油田污水离子交换软化器，其特征在于阀门为球阀。
9.根据权利要求5所述的油田污水离子交换软化器，其特征在于阀门为球阀。
说明书
油田污水离子交换软化器
技术领域
本实用新型涉及油田污水处理装置技术领域，是一种油田污水离子交换软化器。
背景技术
随着国内稠油油田的逐步开发，稠油采出水的水量随之逐年提高，由于稠油开采工艺大量依托蒸汽开采技术，因此，将稠油采出水处理后再回用锅炉来生产蒸汽是污水资源化利用的有效途径。目前，将稠油采出水净化后，再采用钠离子交换软化处理后回用锅炉已经成为常规的处理流程。随着稠油油田大量使用过热蒸汽，使得稠油采出水中溶解有大量的金属阳离子(比如亚铁离子、铁离子)，金属阳离子容易导致树脂中毒，使树脂的交换能力下降，另外，当稠油采出水中大量的钙离子和镁离子穿透树脂软化器进入锅炉后，钙离子和镁离子与水中的硅酸根离子反应生成硅酸盐垢物质，由此，容易导致过热蒸汽锅炉发生炉管爆管，对过热蒸汽的生产造成不利的影响。目前，在使用树脂软化器对稠油采出水进行离子交换时，大量采用的树脂对于多价态的离子的结合能力更强，其中Fe3+对树脂的污染几乎会导致树脂失效，使树脂无法再生，只有更换新的树脂才能继续对稠油采出水进行离子交换，提高了对稠油采出水的处理成本。
发明内容
本实用新型提供了一种油田污水离子交换软化器，克服了上述现有技术之不足，其能有效解决现有树脂软化器在实际使用过程中存在的树脂软化器中的树脂容易失效的问题。

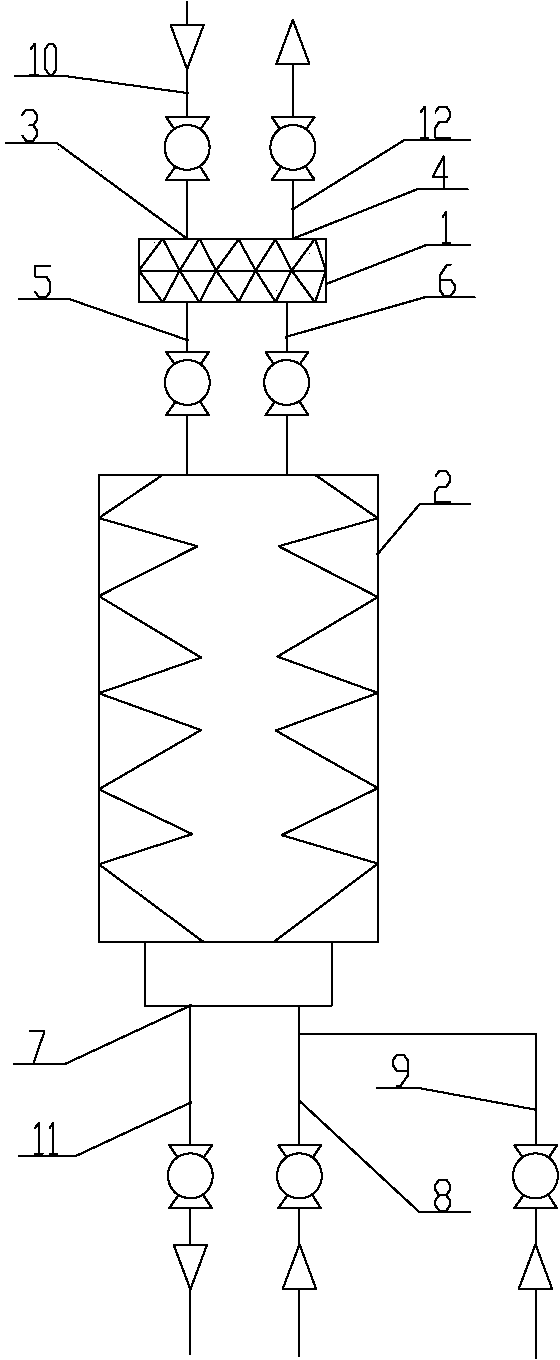

本实用新型的技术方案是通过以下措施来实现的：一种油田污水离子交换软化器，包括预处理壳体和离子交换树脂罐，在预处理壳体内填充有锰砂滤料，在离子交换树脂罐内填充有氯化钠型离子交换树脂，在预处理壳体上有进水口和反洗排污口，在预处理壳体与离子交换树脂罐之间固定有均与预处理壳体和离子交换树脂罐相通的第一连接管和第二连接管，在离子交换树脂罐上有出水口，在离子交换树脂罐上固定有与离子交换树脂罐相通的进反洗水管，在进反洗水管上固定有进反洗气管，在第一连接管、第二连接管、进反洗水管和进反洗气管上均固定安装有阀门。
下面是对上述实用新型技术方案的进一步优化或/和改进：
上述进水口上固定有进水管，在出水口上固定有出水管，在进水管和出水管上均固定安装有阀门。
上述反洗排污口上固定有反洗排污管，在反洗排污管上固定安装有阀门。
上述锰砂滤料的规格为0.4毫米至0.6毫米。
上述阀门为球阀。
本实用新型结构合理而紧凑，使用方便，其在对稠油采出水的处理过程中，氯化钠型离子交换树脂能够再生，有效的防止了氯化钠型离子交换树脂的失效，使得本实用新型可以继续进行离子交换作业，降低了稠油采出水的处理成本，通过本实用新型处理后的稠油采出水中的钙离子和镁离子得到有效的脱除，降低了处理后的稠油采出水在锅炉内的结垢程度，从而有效的减少了结垢对锅炉的损害，保证过热蒸汽的生产。
