申请日2016.07.25
公开(公告)日2016.09.28
IPC分类号C02F9/08
摘要
本发明公开了打磨废水一体化处理设备，包括将废水进行空化效应分离杂质的空化反应桶、废水进水管，空化反应桶与废水进水管连通，空化反应桶顶部安装有用于收集杂质的杂质收集区，杂质收集区连通有压滤机，压滤机的固体出口连通有外界收集区、液体出口与废水进水管连通，还包括利用空化效应分离杂质后的水进行收集的储水装置、出水管，出水管一端与储水装置连通、另一端与空化反应桶下部连通。本发明的优点是：对废水进行两次空化效应，杂质从废水中分离效果更好，杂质从杂质收集区送到压滤机实现固液分离，分离的固体从外界收集区排出，分离的液体回到废水进水管重新进行空化效应，将空化效应分离杂质后的水收集到储水装置，对水进行重复利用。
权利要求书

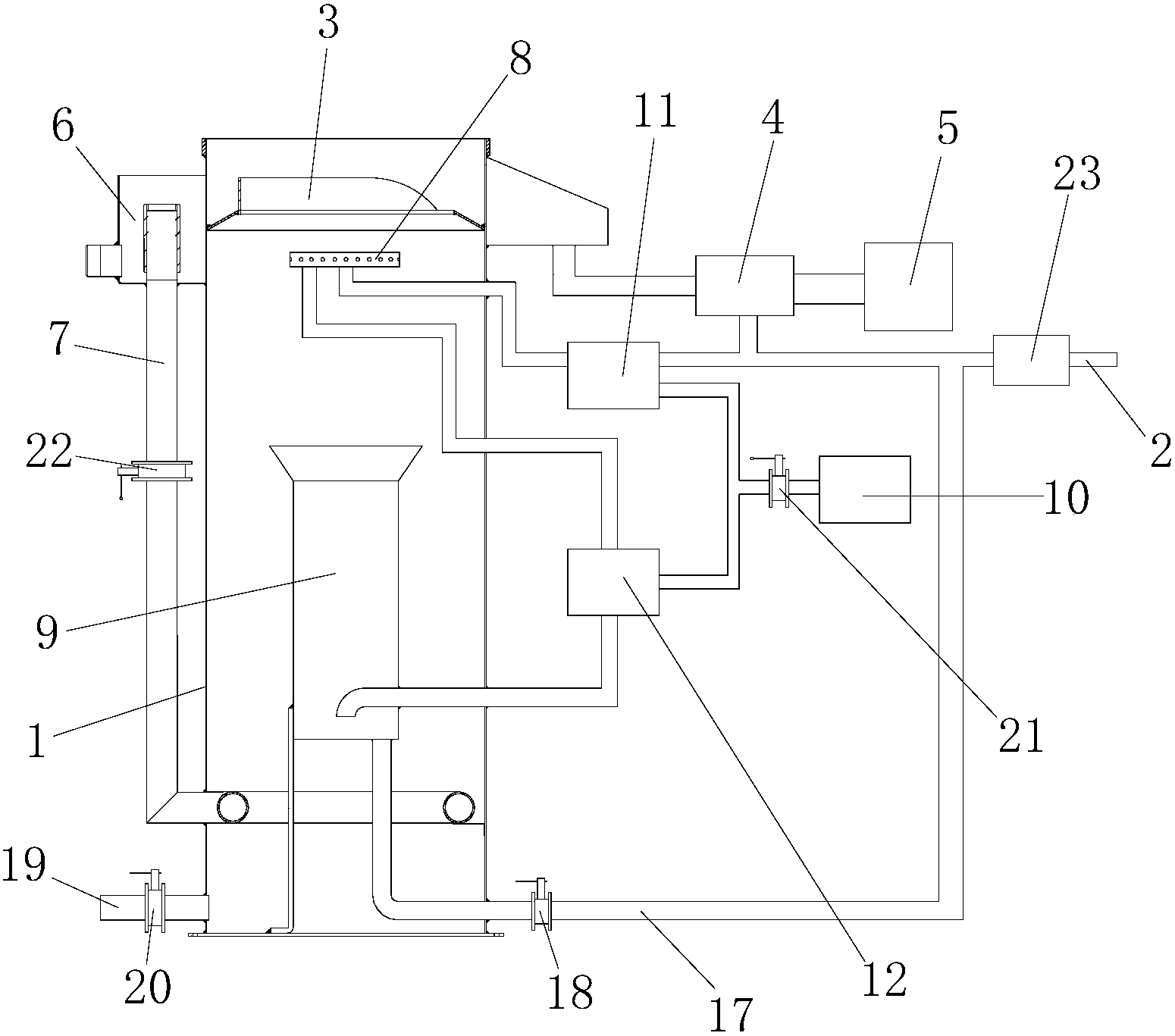

1.打磨废水一体化处理设备，其特征在于：包括将废水进行空化效应分离杂质的空化反应桶(1)、废水进水管(2)，所述空化反应桶(1)与废水进水管(2)连通，所述空化反应桶(1)顶部安装有用于收集杂质的杂质收集区(3)，所述杂质收集区(3)连通有压滤机(4)，所述压滤机(4)的固体出口连通有外界收集区(5)、液体出口与废水进水管(2)连通，还包括利用空化效应分离杂质后的水进行收集的储水装置(6)、出水管(7)，所述出水管(7)一端与储水装置(6)连通、另一端与空化反应桶(1)下部连通。
2.根据权利要求1所述的打磨废水一体化处理设备，其特征在于：所述空化反应桶(1)内上部设有一级空化反应区(8)、其空化反应桶(1)下部设有二级空化反应区(9)，还包括臭氧发生器(10)、一级空化器(11)、二级空化器(12)，所述臭氧发生器(10)、一级空化器(11)、二级空化器(12)均设在空化反应桶(1)外，其中所述臭氧发生器(10)分别与一级空化器(11)和二级空化器(12)连通，所述一级空化器(11)一端与废水进水管(2)连通、另一端与一级空化反应区(8)进水口连通，所述二级空化器(12)一端与一级空化反应区(8)出水口连通、另一端与二级空化反应区(9)进水口连通。
3.根据权利要求2所述的打磨废水一体化处理设备，其特征在于：所述一级空化器(11)和二级空化器(12)均由多相流泵(13)、溶气罐(14)、释放头(15)组成，所述溶气罐(14)与臭氧发生器(10)连通，且所述溶气罐(14)一端与所述多相流泵(13)连通、另一端与所述释放头(15)连通，所述多相流泵(13)分别连通在废水进水管(2)和一级空化反应区(8)出水口上，所述释放头(15)分别连通在一级空化反应区(8)进水口和二级空化反应区(9)进水口上。
4.根据权利要求3所述的打磨废水一体化处理设备，其特征在于：所述多相流泵(13)上安装有进水压力表(16)。
5.根据权利要求2所述的打磨废水一体化处理设备，其特征在于：还包括内筒排污管(17)，所述内筒排污管(17)一端与二级空化反应区(9)底部连通、另一端与废水进水管(2)连通，所述内筒排污管(17)上安装有第一放空阀(18)。
6.根据权利要求2所述的打磨废水一体化处理设备，其特征在于：还包括外筒排污管(19)，所述外筒排污管(19)与空化反应桶(1)底部连通，所述外筒排污管(19)上安装有第二放空阀(20)。
7.根据权利要求2所述的打磨废水一体化处理设备，其特征在于：所述臭氧发生器(10)上安装有空气流量阀(21)。
8.根据权利要求1所述的打磨废水一体化处理设备，其特征在于：所述出水管(7)上设有水位调节阀(22)，且所述与空化反应桶(1)下部连通的出水管(7)一端部呈环形状置于空化反应桶(1)内，所述储水装置(6)设在空化反应桶(1)侧壁上。
9.根据权利要求1所述的打磨废水一体化处理设备，其特征在于：所述压滤机(4)为板框式压滤机。
10.根据权利要求1所述的打磨废水一体化处理设备，其特征在于：所述废水进水管(2)上安装有用于控制进水流量和液位高低的自动控制器(23)，所述自动控制器(23)为触摸屏式PLC自动控制器。
说明书
打磨废水一体化处理设备
技术领域
本发明涉及到废水处理设备，尤其是涉及打磨废水一体化处理设备。
背景技术
各家具加工厂在初步完成制作家具时，家具的表面都会比较的粗糙，此时都需要在家具的表面打磨处理，但在打磨处理时会产生大量粉尘，由于使用布袋除尘器或旋流除尘器去除，可能会出现有粉尘爆炸的隐患，容易造成很严重的后果，因此，目前，家具表面打磨处理后的粉尘往往使用水进行喷淋，但是喷淋后的水含有大量的腊和油漆粉末，无法固液分离，多年来一直是家具加工行业的处理难题。
发明内容
本发明的目的在于克服无法将喷淋后的废水进行固液分离，提供一种能对废水进行固液分离和废水处理后的水可重复利用的打磨废水一体化处理设备。
为实现以上目的，本发明采取了以下的技术方案：
打磨废水一体化处理设备，包括将废水进行空化效应分离杂质的空化反应桶、废水进水管，所述空化反应桶与废水进水管连通，所述空化反应桶顶部安装有用于收集杂质的杂质收集区，所述杂质收集区连通有压滤机，所述压滤机的固体出口连通有外界收集区、液体出口与废水进水管连通，还包括利用空化效应分离杂质后的水进行收集的储水装置、出水管，所述出水管一端与储水装置连通、另一端与空化反应桶下部连通。
所述空化反应桶与废水进水管连通，废水通过废水进水管进入空化反应桶，在空化反应桶内进行空化效应，利用空化效应把杂质从废水中分离，所述空化反应桶顶部安装有用于收集杂质的杂质收集区，通过产生的气泡上升将杂质带进杂质收集区，所述杂质收集区连通有压滤机，压滤机能使混合液中的固体提取出来，实现固液分离，所述压滤机的固体出口连通有外界收集区、液体出口与废水进水管连通，分离的固体从外界收集区排出，分离的液体重新回到废水进水管重新进行空化效应，还包括利用空化效应分离杂质后的水进行收集的储水装置、出水管，所述出水管一端与储水装置连通、另一端与空化反应桶下部连通，将空化效应分离杂质后的水收集到储水装置，能对水进行重复利用。
进一步地，所述空化反应桶内上部设有一级空化反应区、其空化反应桶下部设有二级空化反应区，还包括臭氧发生器、一级空化器、二级空化器，所述臭氧发生器、一级空化器、二级空化器均设在空化反应桶外，其中所述臭氧发生器分别与一级空化器和二级空化器连通，所述一级空化器一端与废水进水管连通、另一端与一级空化反应区进水口连通，所述二级空化器一端与一级空化反应区出水口连通、另一端与二级空化反应区进水口连通;在空化反应桶内设置一级空化反应区和二级空化反应区对废水进行空化效应，能更好地将废水中的杂质进行分离，将废水吸入一级空化器内并利用臭氧发生器产生的臭氧溶解在废水里，进入一级空化反应区内进行第一次空化效应，使废水中的杂质与水分离，第一次空化效应分离杂质后的废水吸入二级空化器内并利用臭氧发生器产生的臭氧溶解在废水里，进入二级空化反应区内进行第二次空化效应，固液分离效果更好，一级空化器和二级空化器利用微纳米臭氧气泡将废水中的超细粉尘矿化，最终实现固液分离。
进一步地，所述一级空化器和二级空化器均由多相流泵、溶气罐、释放头组成，所述溶气罐与臭氧发生器连通，且所述溶气罐一端与所述多相流泵连通、另一端与所述释放头连通，所述多相流泵分别连通在废水进水管和一级空化反应区出水口上，所述释放头分别连通在一级空化反应区进水口和二级空化反应区进水口上;一级空化器内的多相流泵将废水吸入，通过溶气罐的高压将臭氧溶解在废水里，在释放头卸压后在一级空化反应区内进行第一次空化效应，二级空化器内的多相流泵将进行第一次空化效应后的废水吸入，通过溶气罐的高压将臭氧溶解在废水里，在释放头卸压后在二级空化反应区内进行第二次空化效应，利用两次空化效应将杂质从废水中分离，废水处理效果更好。
进一步地，所述多相流泵上安装有进水压力表，有利于控制废水进入一级空化器或二级空化器的水压。
进一步地，还包括内筒排污管，所述内筒排污管一端与二级空化反应区底部连通、另一端与废水进水管连通，有利于将二级空化反应区未能进行空化效应的废水重新流到废水进水管;所述内筒排污管上安装有第一放空阀，有利于控制通过第一放空阀将在二级空化反应区未能进行空化效应的废水重新流到废水进水管。
进一步地，还包括外筒排污管，所述外筒排污管与空化反应桶底部连通，有利于将废水的沉淀物排出空化反应桶外;所述外筒排污管上安装有第二放空阀，有利于通过控制第二放空阀将废水的沉淀物从空化反应桶排出。
进一步地，所述臭氧发生器上安装有空气流量阀，有利于控制臭氧的进入一级空化器或二级空化器的臭氧流量，从而达到最佳的空化效应的效果。
进一步地，所述出水管上设有水位调节阀，有利于调节水的流量，控制水进入储水装置的流量;且所述与空化反应桶下部连通的出水管一端部呈环形状置于空化反应桶内，有利于将空化效应分离杂质后的水收集到储水装置;所述储水装置设在空化反应桶侧壁上。
进一步地，所述压滤机为板框式压滤机。
进一步地，所述废水进水管上安装有用于控制进水流量和液位高低的自动控制器，所述自动控制器为触摸屏式PLC自动控制器，能更好地控制废水进入空化反应桶的流量和液位的高低。
本发明的优点是：本发明设置一级空化区和二级空化区对废水进行空化效应，杂质从废水中分离效果更好，再将杂质排入杂质收集区，从杂质收集区送到压滤机使混合液中的固体提取出来，实现固液分离，分离的固体从外界收集区排出，分离的液体回到废水进水管重新进行空化效应，更能实现将废水固液分离，将空化效应分离杂质后的水收集到储水装置，能对水进行重复利用。
