申请日2016.07.26
公开(公告)日2017.04.26
IPC分类号B01D21/24; B01D21/02
摘要
本实用新型公开了一种清理组件以及带有该组件的砂石分离污水循环装置，旨在解决清水池的清理麻烦问题，其技术方案要点是：一种清理组件，包括有驱动装置，所述驱动装置连接有转轴，所述转轴底端套接有搅拌轴，所述转轴底端开设有穿过转轴轴线的限位槽，所述搅拌轴上固定连接有限位块，所述限位块和限位槽滑动连接，所述搅拌轴连接有振动组件，所述搅拌轴固定连接有刮板。本实用新型的一种清理组件以及带有该组件的砂石分离污水循环装置清理方便。
权利要求书
1.一种清理组件，其特征在于：包括有驱动装置(1)，所述驱动装置(1)连接有转轴(2)，所述转轴(2)底端套接有搅拌轴(3)，所述转轴(2)底端开设有穿过转轴(2)轴线的限位槽(4)，所述搅拌轴(3)上固定连接有限位块(5)，所述限位块(5)和限位槽(4)滑动连接，所述搅拌轴(3)连接有振动组件，所述搅拌轴(3)固定连接有刮板(6)。
2.根据权利要求1所述的一种清理组件，其特征在于：所述振动组件包括有固定在搅拌轴(3)下端的第一圆盘(7)，所述第一圆盘(7)和刮板(6)固定连接，所述第一圆盘(7)的轴线和搅拌轴(3)的轴线重合，所述第一圆盘(7)下端固定连接有多个呈圆周均匀分布的支撑块(8)，所述第一圆盘(7)下方设置有第二圆盘(9)，所述第二圆盘(9)上端设置有多个呈圆周均匀分布的挡块(10)，所述挡块(10)设置有斜面(11)，所述斜面(11)和支撑块(8)抵触连接。
3.根据权利要求2所述的一种清理组件，其特征在于：所述限位槽(4)的槽壁上开设有多个第一凹槽(12)，多个所述第一凹槽(12)内均设置有第一滚珠(13)，所述第一滚珠(13)和限位块(5)抵触连接。
4.根据权利要求3所述的一种清理组件，其特征在于：所述斜面(11)上设置有第二凹槽(14)，所述第二凹槽(14)内设置有第二滚珠(15)，所述第二滚珠(15)和支撑块(8)抵触连接。
5.根据权利要求4所述的一种清理组件，其特征在于：所述第一圆盘(7)和第二圆盘(9)外套有波纹管(16)。
6.根据权利要求5所述的一种清理组件，其特征在于：所述第一圆盘(7)和第二圆盘(9)之间转动连接有连接杆(17)。
7.根据权利要求6所述的一种清理组件，其特征在于：所述刮板(6)呈倾斜设置。
8.一种砂石分离污水循环装置，包括如权利要求1至7任意一项所述的一种清理组件。

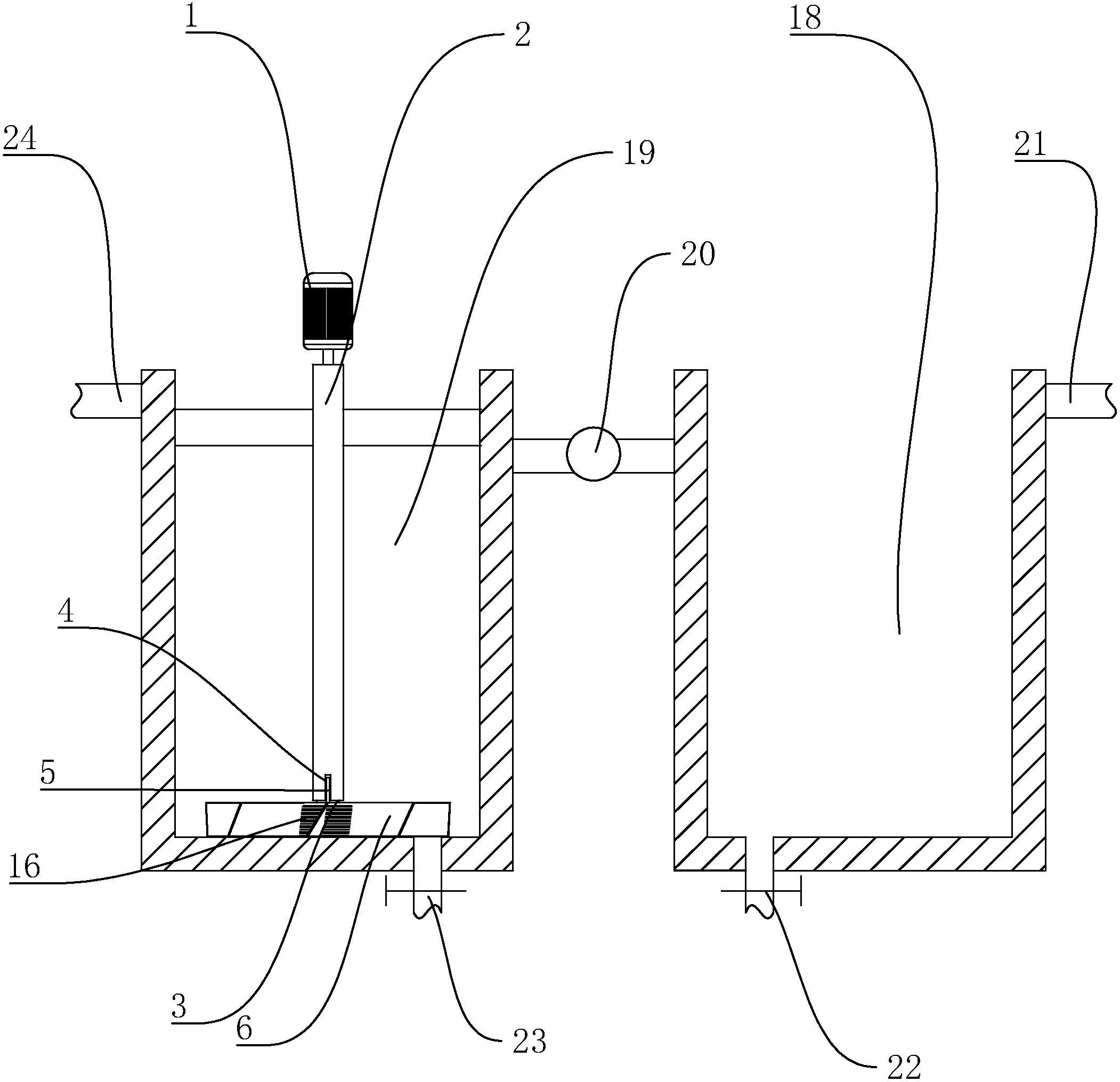

9.根据权利要求8所述的一种砂石分离污水循环装置，其特征在于：包括带有污水口的砂石分离机、沉淀池(18)和清水池(19)，所述沉淀池(18)的上端连接有水泵(20)，所述水泵(20)和清水池(19)连接，所述沉淀池(18)连接有污水管(21)，所述污水管(21)和砂石分离机的污水口连通，所述沉淀池(18)的底端设置有第一排污阀(22)，所述清水池(19)底部设置有清理组件，所述清水池(19)底端设置有第二排污阀(23)，所述清水池(19)上端还连接有出水管(24)。
10.根据权利要求9所述的一种砂石分离污水循环装置，其特征在于：所述第二圆盘(9)和清水池(19)底部固定连接，所述刮板(6)和清水池(19)的底端抵触连接。
说明书
一种清理组件以及带有该组件的砂石分离污水循环装置
技术领域
本实用新型涉及一种混凝土废水处理系统，更具体地说，它涉及一种混凝土砂石分离污水循环装置。
背景技术
在施工中，一般采用混凝土罐车将混凝土从混凝土搅拌站运送到工地，混凝土使用后，混凝土罐车内部总是有少量残留的混凝土必须要进行清洗，清洗后的废水中含有少量的砂子和石子等，可以进行回收做为混凝土原料再次利用。 目前对这些废水进行回收再利用的砂石分离机设备只能对这些废水中的砂子和石子等固体物料进行提取，提取后剩余的污水则流入地面上开挖的污水沉淀箱中，这些污水中含有的水泥、细砂等会沉积到底部形成污泥，上部经过沉淀后的污水则流入清水箱中。污水沉池底部的污泥含量达到一定的程度后，会由专用的污泥输送泵输送到凝土搅拌站上做为生产混凝土的原料水使用，清水箱中的清水可以由专用水泵抽出添加到混凝土罐车内对其进行再次清洗而循环再利用，目前凝土搅拌站中对提取砂子和石子后剩余的污水进行处理的措施存在一些问题。清水箱中也会沉积一些污泥，一段时间使用后需要进行清理，而这种清理非常麻烦，不仅耗时，清理费用也较大。
针对上述问题，公开号为CN203807254U的中国专利公开的混凝土罐车残留混凝土砂石分离污水循环利用设备，其技术要点是：一种混凝土罐车残留混凝土砂石分离污水循环利用设备，它含有清水箱和沉淀箱，所述清水箱设置在所述沉淀箱的上方，二者通过污水泵连通，所述沉淀箱上端设置有水位控制器和搅拌机构，所述沉淀箱的下端设置有污泥泵，所述沉淀箱的上端通过管路和污水泵与污水缓冲箱的下端连通，所述污水缓冲箱的上端与砂石分离机的污水口连通，所述污水缓冲箱上设置有另一搅拌机构和水位控制器，所述清水箱的下端通过污水阀与沉淀箱的上端连通。
该方案清水箱和沉淀箱上下设置，节约空间位置，并且二者连通方便，降低使用成本。同时本实用新型提供一种新的技术方案来解决上述问题。
实用新型内容
针对现有技术存在的不足，本实用新型的目的在于提供一种清理组件，通过设置了可以实现上下移动的搅拌轴，搅拌轴带动刮板进行清理的时候还能进行上下移动，可以击碎一些结块的污泥，有效加强清理效果。
本实用新型的上述技术目的是通过以下技术方案得以实现的：一种清理组件，包括有驱动装置，所述驱动装置连接有转轴，所述转轴底端套接有搅拌轴，所述转轴底端开设有穿过转轴轴线的限位槽，所述搅拌轴上固定连接有限位块，所述限位块和限位槽滑动连接，所述搅拌轴连接有振动组件，所述搅拌轴固定连接有刮板。
通过采用上述技术方案，驱动装置连接着转轴，转轴通过驱动装置进行转动，转轴底端套接了搅拌轴，在转轴的底端还开设有穿过转轴轴线的限位槽，搅拌轴上固定连接了限位块，限位块可以在限位槽内滑动，从而实现搅拌轴可以在转轴底端进行滑动，在搅拌轴上还连接了振动组件，通过振动组件实现搅拌轴的上下滑动，搅拌轴固定连接了刮板，搅拌轴带动刮板上下移动可以将结块的污泥击碎，然后通过刮板将污泥刮走，有效提高清理污泥的效果。
本实用新型进一步设置为：所述振动组件包括有固定在搅拌轴下端的第一圆盘，所述第一圆盘和刮板固定连接，所述第一圆盘的轴线和搅拌轴的轴线重合，所述第一圆盘下端固定连接有多个呈圆周均匀分布的支撑块，所述第一圆盘下方设置有第二圆盘，所述第二圆盘上端设置有多个呈圆周均匀分布的挡块，所述挡块设置有斜面，所述斜面和支撑块抵触连接。
通过采用上述技术方案，振动组件包括了固定在搅拌轴下端的第一圆盘，第一圆盘和刮板固定连接，并且第一圆盘的轴线和搅拌轴的轴线重合，在第一圆盘的下端固定连接了多个呈圆周均匀分布的支撑块，在第一圆盘的下方设置了第二圆盘，在第二圆盘的上端设置了多个呈圆周均匀分布的挡块，挡块设置有斜面，斜面和支撑块抵触连接，当第一圆盘和第二圆盘进行抵触的时候，支撑块在斜面上滑动，然后掉下斜面，再次在斜面上滑动，重复上述动作，实现第一圆盘在第二圆盘上振动，能够带动搅拌轴和刮板进行上下移动，从而实现刮板将结块的污泥击碎，有效提高清理污泥的效果。
本实用新型进一步设置为：所述限位槽的槽壁上开设有多个第一凹槽，多个所述第一凹槽内均设置有第一滚珠，所述第一滚珠和限位块抵触连接。
通过采用上述技术方案，当搅拌轴在上下移动的时候，限位块在限位槽内滑动，为了减小两者之间的摩擦，方便滑动，在限位槽的槽壁上开设了多个第一凹槽，在多个第一凹槽内均设置了第一滚珠，通过第一滚珠和限位块的抵触连接，可以减小限位块和限位槽之间的摩擦。
本实用新型进一步设置为：所述斜面上设置有第二凹槽，所述第二凹槽内设置有第二滚珠，所述第二滚珠和支撑块抵触连接。
通过采用上述技术方案，当第一圆盘和第二圆盘之间发生转动的时候，支撑块和挡块之间存在滑动，为了减小两者之间的摩擦，在斜面上设置了第二凹槽，在第二凹槽内设置了第二滚珠，通过第二滚珠和支撑块抵触连接，可以减小支撑块和挡块之间的摩擦。
本实用新型进一步设置为：所述第一圆盘和第二圆盘外套有波纹管。
通过采用上述技术方案，当清理组件工作的时候，第一圆盘和第二圆盘之间会发生移动，为了防止杂物混进第二凹槽内，影响第一圆盘和第二圆盘之间的转动，在第一圆盘和第二圆盘外套了波纹管，通过波纹管有效防止杂物混进第二凹槽内。
本实用新型进一步设置为：所述第一圆盘和第二圆盘之间转动连接有连接杆。
通过采用上述技术方案，为了加强第一圆盘和第二圆盘之间的连接性，并且使得第一圆盘的轴线和第二圆盘的轴线始终保持在同一直线上，在第一圆盘和第二圆盘之间转动连接了连接杆，通过连接杆的连接有效加强第一圆盘和第二圆盘之间的连接性。
本实用新型进一步设置为：所述刮板呈倾斜设置。
通过采用上述技术方案，为了加强清理效果，设置刮板呈倾斜设置，在刮板转动的时候还会进行上下移动，通过将刮板设置成倾斜状后，刮板能在转动的同时切进结块的污泥，从而更为方便的击碎结块的污泥，加强清理效果。
本实用新型的另一目的在于提供一种砂石分离污水循环装置，通过将砂石分离机排出的污水再次进行净化处理，从而实现污水的循环利用。
本实用新型的上述技术目的是通过以下技术方案得以实现的：一种砂石分离污水循环装置，包括上述技术方案所述的一种清理组件。
通过采用上述技术方案，在砂石分离污水循环装置中设置了清理组件，可以方便清理砂石分离污水循环装置中沉积或者结块的污泥，而且清理效果好。
本实用新型进一步设置为：包括带有污水口的砂石分离机、沉淀池和清水池，所述沉淀池的上端连接有水泵，所述水泵和清水池连接，所述沉淀池连接有污水管，所述污水管和砂石分离机的污水口连通，所述沉淀池的底端设置有第一排污阀，所述清水池底部设置有清理组件，所述清水池底端设置有第二排污阀，所述清水池上端还连接有出水管。
通过采用上述技术方案，沉淀池通过污水管连通污水口接收来自砂石分离机排出的污水，沉淀池的上端连接了水泵，水泵和清水池连接，通过水泵将沉淀池上部分静置后的水通入到清水池中，在沉淀池底端设置了第一排污阀，位于沉淀池底端的污泥通过第一排污阀排出沉淀池，在清水池的底部设置了清理组件，通过清理组件可以很方便的清理清水池中沉淀或者结块的污泥，清理方便、简单，清水池底端设置了第二排污阀，污泥通过第二排污阀排出清水池，在清水池的上端还连接有出水管，通过出水管排出清水池上部分静置后的清水，实现砂石分离机排出的污水的净化，从而实现污水的循环利用。
本实用新型进一步设置为：所述第二圆盘和清水池底部固定连接，所述刮板和清水池的底端抵触连接。
通过采用上述技术方案，第二圆盘和清水池的底部固定连接，第二圆盘起到支撑第一圆盘的作用，刮板和清水池的底端抵触连接，从而可以使得刮板能刮干净清水池底端的污泥。
综上所述，本实用新型具有以下有益效果：
其一，通过采用可以实现上下移动的搅拌轴带动刮板进行清理，在刮板进行旋转的同时还能上下移动，有效提高清理效果;
其二，通过在清水池中设置了清理组件，解决了清水池清理麻烦的问题。
