申请日2015.05.28
公开(公告)日2015.10.21
IPC分类号B01D21/02; B01D21/24; B01D21/28
摘要

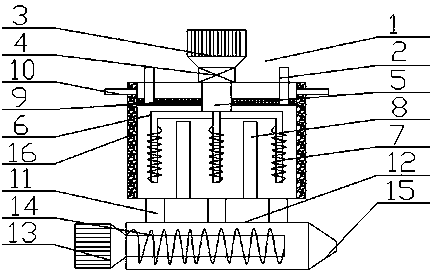

本实用新型公开了一种分隔式污水沉淀池，它包括本体，所述本体包括进水口、出泥口、变频电机和搅拌轴。所述本体顶部设置有进水口;所述本体上方设置有变频电机;所述变频电机的输出部分连接有减速器;所述减速器的输出部分连接有主轴;所述主轴表面设置有多根搅拌轴;所述搅拌轴表面设置有螺旋搅拌轴;所述本体内部设置有多根隔板;所述本体内部顶端位置设置一层过滤层;所述本体内壁设置一层防腐蚀层;所述本体外壁对称设置有溢流孔;所述本体下方设置有输料仓;所述输料仓一侧设置有旋转电机;所述旋转电机的输出部分连接有绞龙;所述输料仓另一侧设置有出泥口。本实用新型具有结构设计合理、污水处理效果好和使用方便等优点。
权利要求书
1.一种分隔式污水沉淀池，它包括本体，所述本体包括进水口、出泥口、变频电机和搅拌轴，其特征在于：所述本体顶部设置有进水口;所述本体上方设置有变频电机;所述变频电机的输出部分连接有减速器;所述减速器的输出部分连接有主轴;所述主轴表面设置有多根搅拌轴;所述搅拌轴表面设置有螺旋搅拌轴;所述本体内部设置有多根隔板;所述本体内部顶端位置设置一层过滤层;所述本体内壁设置一层防腐蚀层;所述本体外壁对称设置有溢流孔;所述本体下方设置有输料仓;所述输料仓一侧设置有旋转电机;所述旋转电机的输出部分连接有绞龙;所述输料仓另一侧设置有出泥口。
2.根据权利要求1所述的一种分隔式污水沉淀池，其特征在于：所述本体内部设置的隔板将搅拌轴分隔。
3.根据权利要求1所述的一种分隔式污水沉淀池，其特征在于：所述本体内部设置的过滤层为不锈钢丝编织而成。
4.根据权利要求1所述的一种分隔式污水沉淀池，其特征在于：所述本体和输料仓之间设置有多个出泥管。
5.根据权利要求1所述的一种分隔式污水沉淀池，其特征在于：所述旋转电机输出部分连接的绞龙为螺旋结构。
说明书
一种分隔式污水沉淀池
技术领域
本实用新型涉及一种沉淀池，尤其涉及一种分隔式污水沉淀池。
背景技术
目前，随着科学技术的发展，工业和冶金等领域都在快速进步，而在工业加工过程中，往往会产生大量的污水，因此污水处理技术逐步被人们所重视，污水中的污染物主要是包括未经处理而排放的工业废水以及生活污水，这些污水如果直接排放到自然中，会给生态环境带来很大的灾难，而现有的工业沉淀池因其结构设计不合理，并不能实现过滤污水的作用，人们急需解决这些问题。
实用新型内容
为了克服上述现有技术的缺陷，本实用新型的目的是提供一种分隔式污水沉淀池。
本实用新型是采取以下技术方案来实现的：一种分隔式污水沉淀池，它包括本体，所述本体包括进水口、出泥口、变频电机和搅拌轴，所述本体顶部设置有进水口;所述本体上方设置有变频电机;所述变频电机的输出部分连接有减速器;所述减速器的输出部分连接有主轴;所述主轴表面设置有多根搅拌轴;所述搅拌轴表面设置有螺旋搅拌轴;所述本体内部设置有多根隔板;所述本体内部顶端位置设置一层过滤层;所述本体内壁设置一层防腐蚀层;所述本体外壁对称设置有溢流孔;所述本体下方设置有输料仓;所述输料仓一侧设置有旋转电机;所述旋转电机的输出部分连接有绞龙;所述输料仓另一侧设置有出泥口。
上述的一种分隔式污水沉淀池，所述本体内部设置的隔板将搅拌轴分隔。
上述的一种分隔式污水沉淀池，所述本体内部设置的过滤层为不锈钢丝编织而成。
上述的一种分隔式污水沉淀池，所述本体和输料仓之间设置有多个出泥管。
上述的一种分隔式污水沉淀池，所述旋转电机输出部分连接的绞龙为螺旋结构。
综上所述本实用新型具有以下有益效果：本实用新型具有结构设计合理、污水处理效果好和使用方便等优点，所述本体内部采用的分隔式设计，使本体内部分为多个独立空间，所述搅拌轴独立对污水进行搅拌，使污水中的杂质快速沉淀，不仅提高了工作效率，也使污水的净化效果得到提高。
