申请日2016.06.22
公开(公告)日2017.01.18
IPC分类号F22B37/54; F23L15/00
摘要
本实用新型公开一种锅炉连续排污水回收利用系统，包括汽包、连排扩容器、二次风箱，所述二次风箱出口处设有换热器，所述换热器充分利用排污水系的热量，提高冷风温度，并将冷却后的排污水进行回收，回收利用锅炉连续排污水的工质和热量，减少汽水浪费，减少定排扩容器或排水沟冒汽现象，提升现场文明生产水平。

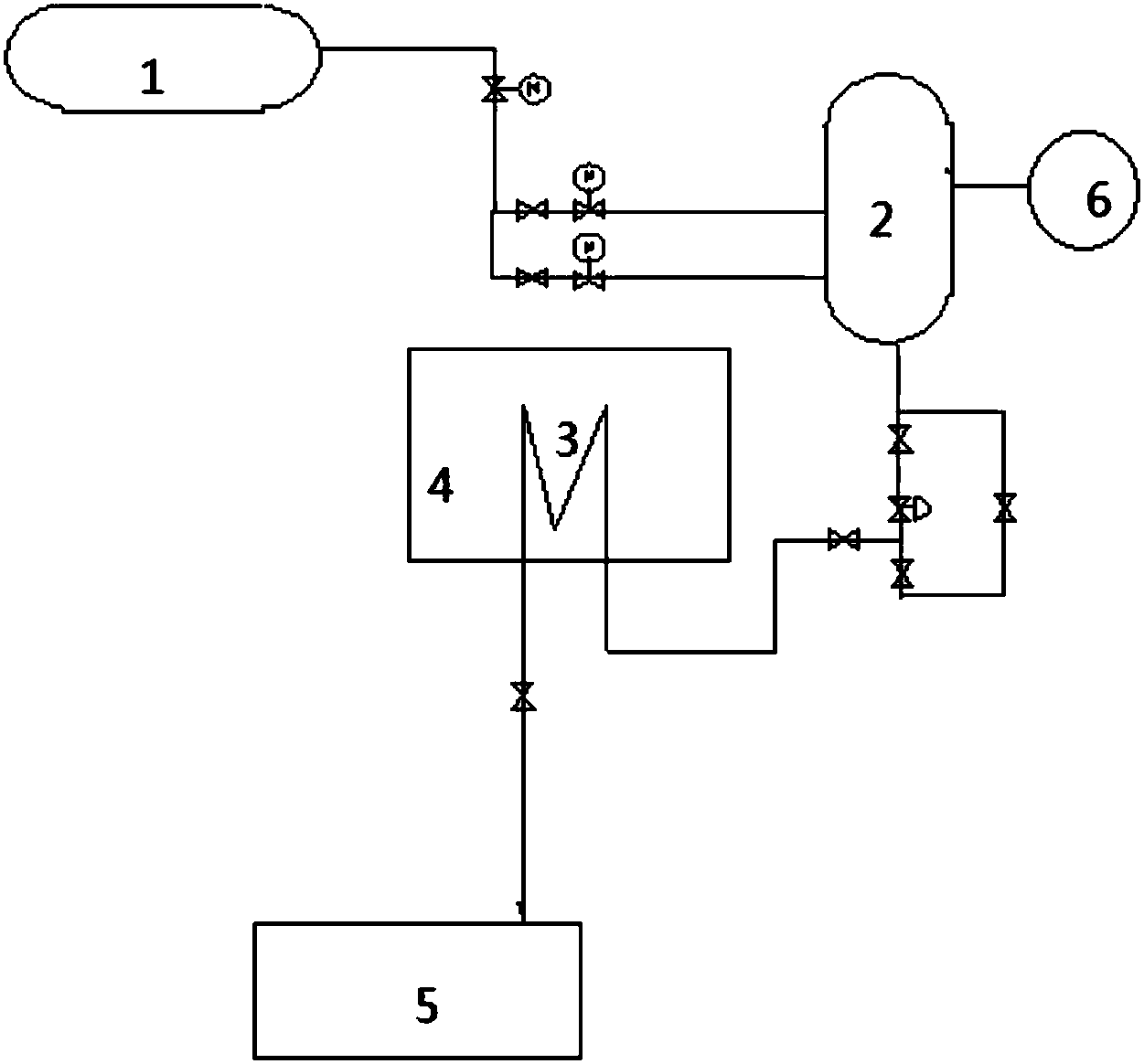

摘要附图
权利要求书
1.一种锅炉连续排污水回收利用系统，包括汽包(1)、连排扩容器(2)、二次风箱(4)，其特征在于，所述二次风箱(4)出口处设有换热器(3)，所述换热器(3)进水口与连排扩容器(2)出水口连接，所述换热器(3)出水口与渣水冷却系统连接。
2.根据权利要求1所述的一种锅炉连续排污水回收利用系统，其特征在于，所述的换热器(3)为水-气换热器，采用螺旋翅片管组制而成。
3.根据权利要求1所述的一种锅炉连续排污水回收利用系统，其特征在于，所述换热器(3)出水口排放的冷却后的污水进入捞渣机(5)做补水。
4.根据权利要求2所述的一种锅炉连续排污水回收利用系统，其特征在于，所述的换热器(3)的受热面水平安装，换热器(3)的下部用工字钢固定在二次风箱(4)出口处。
5.根据权利要求4所述的一种锅炉连续排污水回收利用系统，其特征在于，所述的换热器(3)的进出口坡度为5°-10°。
说明书
一种锅炉连续排污水回收利用系统
技术领域
本实用新型涉及锅炉污水处理技术领域，尤其是涉及一种锅炉连续排污水回收利用系统。
背景技术
亚临界锅炉汽包水质通过锅炉排污系统来控制，减少炉水中的固相物浓度，排污系统分为连续排污系统和定期排污系统。
定期排污系统满负荷压力时设计排放能力为57408kg/hr，工业水通至定排扩容器冷却。定期排污箱也用作锅炉水冷壁和过热器疏水的聚集点。排污水最终排至地沟，工业水通至地沟进行冷却。
连续排污系统设计能力为11880kg/hr(3.3kg/s)，连续排污系统将扩容蒸汽通至除氧器，将水排至定排扩容器。
锅炉连续排污水量较大，最高可达11吨/小时，水温较高，约150℃，目前经扩容器后直接排往地沟，工质及热量损失较多，且造成地沟及定排扩容器冒汽现象，影响厂区文明生产。
实用新型内容
本实用新型的目的在于提供一种锅炉连续排污水回收利用系统，用于解决连续排污系统工质及热量损失多，地沟及定排扩容器冒汽的问题。
为了实现上述目的，本实用新型提供一种锅炉连续排污水回收利用系统，包括汽包、连排扩容器、二次风箱，所述二次风箱出口处设有换热器，所述换热器进水口与连排扩容器出水口连接，所述换热器出水口与渣水冷却系统连接。
进一步地，所述的换热器为水-气换热器，采用螺旋翅片管组制而成。
进一步地，所述换热器出水口排放的冷却后的污水进入捞渣机做补水。
进一步地，所述的换热器的受热面水平安装，换热器的下部用工字钢固定在二次风箱出口处。
进一步地，所述的换热器的进出口坡度为5°-10°。
本实用新型的效果：在二次风箱出口加装锅炉连续排污水回收利用装置，充分利用排污水系的热量，提高冷风温度，并将冷却后的排污水进行回收，回收利用锅炉连续排污水的工质和热量，减少汽水浪费，减少定排扩容器或排水沟冒汽现象，提升现场文明生产水平。
