申请日2016.06.22
公开(公告)日2016.12.28
IPC分类号F04D29/044; F04D29/62
摘要
本实用新型公开了一种污水处理用拆装式水泵，包括泵体和螺栓，所述泵体的底部设置有进水口，所述泵体的顶部设置有出水口，所述泵体的一侧设置有泵盖，并且泵盖与泵体通过螺纹连接，所述泵体的另一侧穿插设置有转轴，所述转轴裸露在泵体外部的一端设置有皮带盘，所述转轴另一端的侧面套接有叶轮，并且叶轮包括轮环，所述轮环的外侧表面设置有叶片，该污水处理用拆装式水泵结构简单、拆卸方便，通过卡槽和卡子的设置，能够使得叶轮与转轴连接紧密，避免了叶轮在使用过程中发生滑动;通过螺栓和金属固定件的设置，能够将叶轮从侧面顶紧，防止叶轮在转动过程中侧移，并且方便叶轮的拆卸。

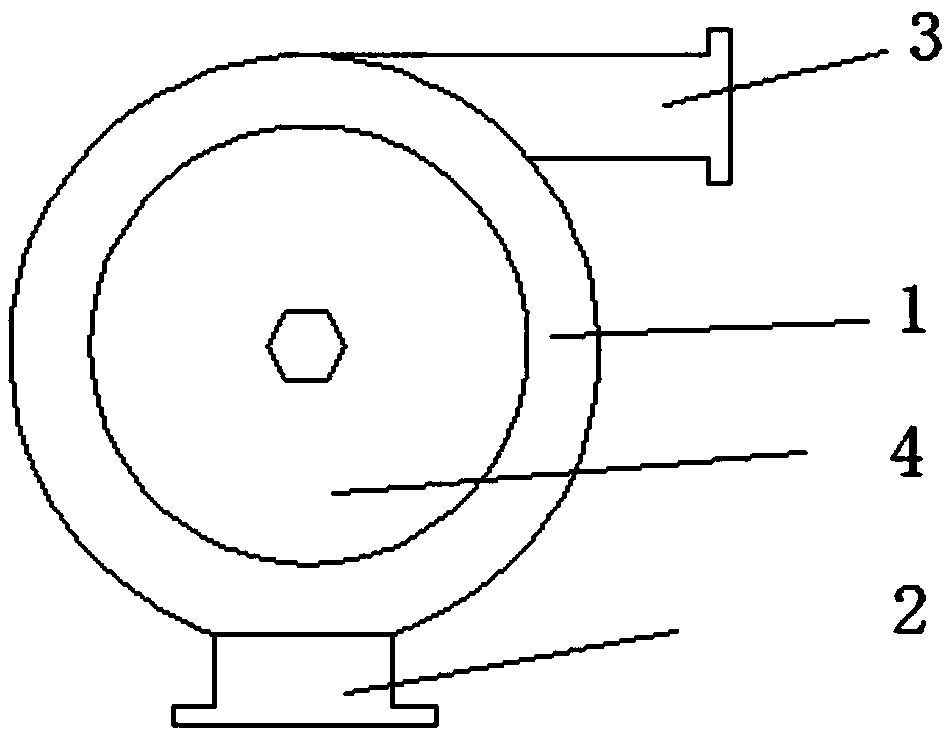

摘要附图
权利要求书
1.一种污水处理用拆装式水泵，包括泵体(1)和螺栓(11)，其特征在于：所述泵体(1)的底部设置有进水口(2)，所述泵体(1)的顶部设置有出水口(3)，所述泵体(1)的一侧设置有泵盖(4)，并且泵盖(4)与泵体(1)通过螺纹连接，所述泵体(1)的另一侧穿插设置有转轴(5)，所述转轴(5)裸露在泵体(1)外部的一端设置有皮带盘(6)，所述转轴(5)另一端的侧面套接有叶轮(7)，并且叶轮(7)包括轮环(71)，所述轮环(72)的外侧表面设置有叶片(72)，所述轮环(71)的内侧表面设置有卡子(73)，并且卡子(73)与转轴(5)表面的卡槽(8)卡接，所述转轴(5)的位于泵体(1)内部的一端设置有金属固定件(9)，所述金属固定件(9)的一侧设置有顶针(91)，所述金属固定件(9)套接在螺栓(11)的表面，并且螺栓(11)与转轴(5)一端中心处设置的螺孔螺纹连接。
2.根据权利要求1所述的一种污水处理用拆装式水泵，其特征在于：所述卡子(73)与卡槽(8)的形状均为T型，并且卡子(73)的底部两侧均设置有橡胶垫。
3.根据权利要求1所述的一种污水处理用拆装式水泵，其特征在于：所述卡槽(8)的数量不少于六个，并且均匀的设置在转轴(5)的表面。
4.根据权利要求1所述的一种污水处理用拆装式水泵，其特征在于：所述金属固定件(9)的侧面均匀设置有顶针(91)，并且顶针(91)的数量不少于六个，所述顶针(91)的形状为矩形，并且顶针(91)与卡子(73)的连接处设置有橡胶垫片。
5.根据权利要求1所述的一种污水处理用拆装式水泵，其特征在于：所述泵盖(4)的外表面设置有六角螺栓头，泵盖(4)与泵体(1)的连接处设置有橡胶环。
说明书
一种污水处理用拆装式水泵
技术领域
本实用新型涉及水泵技术领域，具体为一种污水处理用拆装式水泵。
背景技术
污水处理用拆装式水泵属于离心杂质泵的一种，具有多种形式：如潜水式和干式二种，目前最常用的潜水式为WQ型潜水污水泵，最常见的干式污水泵如W型卧式污水泵和WL型立式污水泵二种。主要用于输送城市污水，粪便或液体中含有纤维。纸屑等固体颗粒的介质，通常被输送介质的温度不大于80℃。由于被输送的介质中含有易缠绕或聚束的纤维物。故该种泵流道易于堵塞，泵一旦被堵塞会使泵不能正常工作，甚至烧毁电机，从而造成排污不畅，而且现有的水泵为整体结构，不方便拆卸，在污水处理过程水泵内部堵塞之后，无法快速的拆卸，导致水泵维修变得复杂，浪费维修时间。
实用新型内容
本实用新型的目的在于提供一种污水处理用拆装式水泵，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水处理用拆装式水泵，包括泵体和螺栓，所述泵体的底部设置有进水口，所述泵体的顶部设置有出水口，所述泵体的一侧设置有泵盖，并且泵盖与泵体通过螺纹连接，所述泵体的另一侧穿插设置有转轴，所述转轴裸露在泵体外部的一端设置有皮带盘，所述转轴另一端的侧面套接有叶轮，并且叶轮包括轮环，所述轮环的外侧表面设置有叶片，所述轮环的内侧表面设置有卡子，并且卡子与转轴表面的卡槽卡接，所述转轴的位于泵体内部的一端设置有金属固定件，所述金属固定件的一侧设置有顶针，所述金属固定件套接在螺栓的表面，并且螺栓与转轴一端中心处设置的螺孔螺纹连接。
优选的，所述卡子与卡槽的形状均为“T”型，并且卡子的底部两侧均设置有橡胶垫。
优选的，所述卡槽的数量不少于六个，并且均匀的设置在转轴的表面。
优选的，所述金属固定件的侧面均匀设置有顶针，并且顶针的数量不少于六个，所述顶针的形状为矩形，并且顶针与卡子的连接处设置有橡胶垫片。
优选的，所述泵盖的外表面设置有六角螺栓头，泵盖与泵体的连接处设置有橡胶环。
与现有技术相比，本实用新型的有益效果是：该污水处理用拆装式水泵结构简单、拆卸方便，通过卡槽和卡子的设置，能够使得叶轮与转轴连接紧密，避免了叶轮在使用过程中发生滑动;通过螺栓和金属固定件的设置，能够将叶轮从侧面顶紧，防止叶轮在转动过程中侧移，并且方便叶轮的拆卸。
