申请日2016.07.26
公开(公告)日2017.01.18
IPC分类号B01D17/028; B01D17/032
摘要

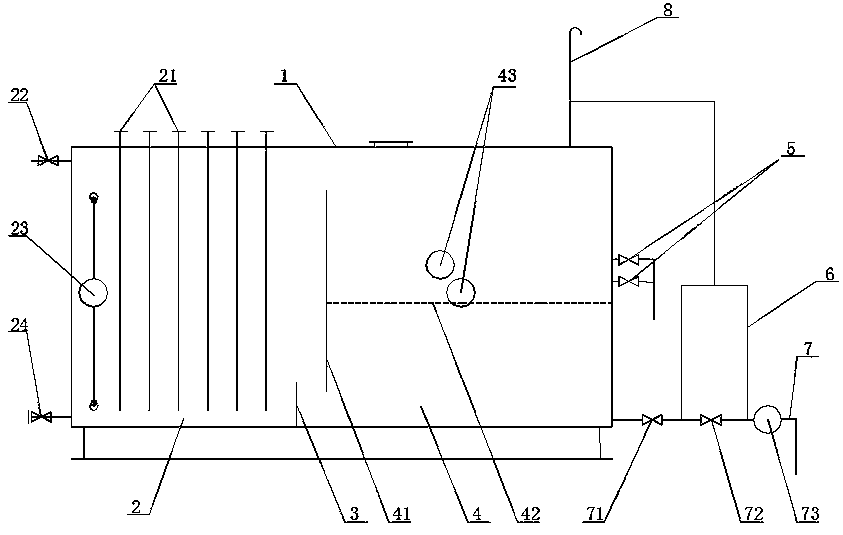

本实用新型是一种烷氧基化装置真空废水有机相分离回收器，包括液封箱体，液封箱体内通过设在底面上的液封挡板分隔成液封区和静止分离区，所述的液封区上设有混合液进管;补水阀，与液封区的上部连接;液封区底部阀，与液封区的下部连接;中间隔板，位于所述的静止分离区内并靠近所述的液封挡板;分界液位观察装置，设在所述的静止分离区上，用于确定有机相与水的分界面;有机相收集管，设在所述的静止分离区上，位于所述的分界液位观察装置略靠上的位置;带阀门的分离水排液管，进液端与静止分离区的底部连接，该分离水排液管上设有液封排液装置。本实用新型能够减少非水溶物料带入污水系统，并同时能够将非水溶物料分离回收。
权利要求书
1.一种烷氧基化装置真空废水有机相分离回收器，其特征在于，包括：
液封箱体，液封箱体内通过设在底面上的液封挡板分隔成液封区和静止分离区，所述的液封区上设有混合液进管;
补水阀，与液封区的上部连接;
液封区底部阀，与液封区的下部连接;
中间隔板，位于所述的静止分离区内并靠近所述的液封挡板;
分界液位观察装置，设在所述的静止分离区上，用于确定有机相与水的分界面;
有机相收集管，设在所述的静止分离区上，位于所述的分界液位观察装置略靠上的位置;
带阀门的分离水排液管，进液端与静止分离区的底部连接，该分离水排液管上设有液封排液装置。
2.根据权利要求1所述的烷氧基化装置真空废水有机相分离回收器，其特征在于：所述的液封区上设有液封液位计。
3.根据权利要求1或2所述的烷氧基化装置真空废水有机相分离回收器，其特征在于：所述的分界液位观察装置为液位观察视镜。
4.根据权利要求1或2所述的烷氧基化装置真空废水有机相分离回收器，其特征在于：所述的液封排液装置包括U型液封管，所述的U型液封管的两管口朝下与所述的分离水排液管连接，所述的U型液封管的上部略高于所述的分界液位观察装置所确定的分界面。
5.根据权利要求4所述的烷氧基化装置真空废水有机相分离回收器，其特征在于：所述的分离水排液管上位于所述的U型液封管的两管口之间设有液封旁路阀。
说明书
一种烷氧基化装置真空废水有机相分离回收器
技术领域
本实用新型涉及一种烷氧基化装置，特别是一种烷氧基化装置真空废水有机相分离回收器。
背景技术
烷氧基化生产中，存在原料脱水工序，该原料脱水工序在负压的条件下操作，在操作过程中有可能将非水溶物料带入真空系统，非水溶物料通过凝液排放到污水厂，造成COD上升，有可能带来环保事故。
发明内容
本实用新型要解决的技术问题是针对现有技术的不足，提出一种烷氧基化装置真空废水有机相分离回收器，该有机相分离回收器能够减少非水溶物料带入污水系统，并同时能够将非水溶物料分离回收。
本实用新型要解决的技术问题是通过以下技术方案实现的。本实用新型是一种烷氧基化装置真空废水有机相分离回收器，其特点在于，包括：
液封箱体，液封箱体内通过设在底面上的液封挡板分隔成液封区和静止分离区，所述的液封区上设有混合液进管;
补水阀，与液封区的上部连接;
液封区底部阀，与液封区的下部连接;
中间隔板，位于所述的静止分离区内并靠近所述的液封挡板;
分界液位观察装置，设在所述的静止分离区上，用于确定有机相与水的分界面;
有机相收集管，设在所述的静止分离区上，位于所述的分界液位观察装置略靠上的位置;
带阀门的分离水排液管，进液端与静止分离区的底部连接，该分离水排液管上设有液封排液装置。
本实用新型一种烷氧基化有机相分离回收器技术方案中，进一步优选的技术方案特征是：所述的液封区上设有液封液位计。
本实用新型一种烷氧基化装置真空废水有机相分离回收器技术方案中，进一步优选的技术方案特征是：所述的分界液位观察装置为液位观察视镜。
本实用新型一种烷氧基化装置真空废水有机相分离回收器技术方案中，进一步优选的技术方案特征是：所述的液封排液装置包括U型液封管，所述的U型液封管的两管口朝下与所述的分离水排液管连接，所述的U型液封管的上部略高于所述的分界液位观察装置所确定的分界面。
本实用新型一种烷氧基化装置真空废水有机相分离回收器技术方案中，进一步优选的技术方案特征是：所述的分离水排液管上位于所述的U型液封管的两管口之间设有液封旁路阀。
与现有技术相比，本实用新型具有如下的技术效果：本实用新型通过将液封箱体、补水阀、液封区底部阀、中间隔板、分界液位观察装置、有机相收集管、带阀门的分离水排液管和液封排液装置有机地组合在一起构成了一种烷氧基化装置真空废水有机相分离回收器,由于采用了上述的结构，通过液封挡板将液封箱体分成液封区和静止分离区，并通过设置中间隔板进行缓冲流速，可以使液封区内的水和物料平缓地流入静止分离区，由于非水溶物料的密度小于水的密度，非水溶物料漂浮于水液面，同时，中间隔板也能阻止非水溶物料回流至液封区内，使非水溶物料与水液面分离效果更好，再通过分界液位观察装置判断非水溶物料与水面的分层高度，若非水溶物料与与水的分界面低于有机相收集管的进液口，则通过补水阀补水，使分界面上升便于通过有机相收集管收集非水溶物料，这样能够分离回收非水溶物料，减少非水溶物料带入污水系统，降低环保事故的发生可能性;
通过设置液封排液装置不仅可以起到液封分离水排液管的作用，防止空气通过分离水排液管浸入液封箱体内而影响非水溶物料与与水的分离效果，同时又能与液封箱体形成连通器，排出液位过高的水。
