申请日2016.07.26
公开(公告)日2016.12.28
IPC分类号E02D31/00
摘要
本实用新型涉及垃圾处理技术领域，公开了一种中层垃圾渗滤液导排系统，包括由下至上的粘土保护层、第一无纺土工布、土工膜、第二无纺土工布、排水层、第三无纺土工布和垃圾层;所述排水层包括主盲沟和多个支盲沟，设于每个支盲沟内的穿孔支管，以及设于主盲沟内的穿孔主管，多个穿孔支管均与穿孔主管连通，所述穿孔主管还与外部的调节池连通;所述主盲沟和多个支盲沟形成树枝状的结构。本实用新型通过在铺设垃圾有一定高度的层面上设置中层垃圾渗滤液导排系统，通过排水层中穿孔支管进行雨水收集，并通过穿孔主管将收集的雨水集中排放到外部的调节池中，避免了长期积液在库区表面而形成黑液，提高了库区形象，避免造成环境事故。
权利要求书
1.一种中层垃圾渗滤液导排系统，其特征在于：包括由下至上的粘土保护层、第一无纺土工布、土工膜、第二无纺土工布、排水层、第三无纺土工布和垃圾层;所述排水层包括主盲沟和多个支盲沟，设于每个支盲沟内的穿孔支管，以及设于主盲沟内的穿孔主管，多个穿孔支管均与穿孔主管连通，所述穿孔主管还与外部的调节池连通;所述主盲沟和多个支盲沟形成树枝状的结构。
2.根据权利要求1所述的中层垃圾渗滤液导排系统，其特征在于：在所述主盲沟和多个支盲沟的四周均设置有鹅卵石。
3.根据权利要求1所述的中层垃圾渗滤液导排系统，其特征在于：所述穿孔支管和穿孔主管均采用PE穿孔管。
4.根据权利要求1所述的中层垃圾渗滤液导排系统，其特征在于：所述土工膜采用HDPE土工膜。
5.根据权利要求1所述的中层垃圾渗滤液导排系统，其特征在于：还包括设于垃圾层上的植被土层。
6.根据权利要求5所述的中层垃圾渗滤液导排系统，其特征在于：所述粘土保护层的厚度大于100mm，所述土工膜的厚度大于1.5mm，所述排水层的厚度为300mm，所述植被土层的厚度大于600mm。
说明书
一种中层垃圾渗滤液导排系统
技术领域
本实用新型涉及垃圾处理技术领域，更具体地说，特别涉及一种中层垃圾渗滤液导排系统。
背景技术
在垃圾填埋场垃圾摊铺到一定高度后，随着垃圾沉降及大型机械设备在垃圾面上长期的碾压工作，造成堆体表面不平整，当雨水量大时，最高层垃圾面上的所积的雨水不能及时渗到垃圾库区底部，无法通过垃圾库区底部的导排系统排出，长期积液在库区表面的雨水形成黑液，严重影响库区形象，并引发恶臭、蚊蝇等系列问题，为保证积液能够及时排除，有必要设计一种中层垃圾渗滤液导排系统。
实用新型内容
本实用新型的目的在于提供一种中层垃圾渗滤液导排系统，其可以实现最高层垃圾面上的雨水导排，避免对环境造成影响。
为了解决以上提出的问题，本实用新型采用的技术方案为：

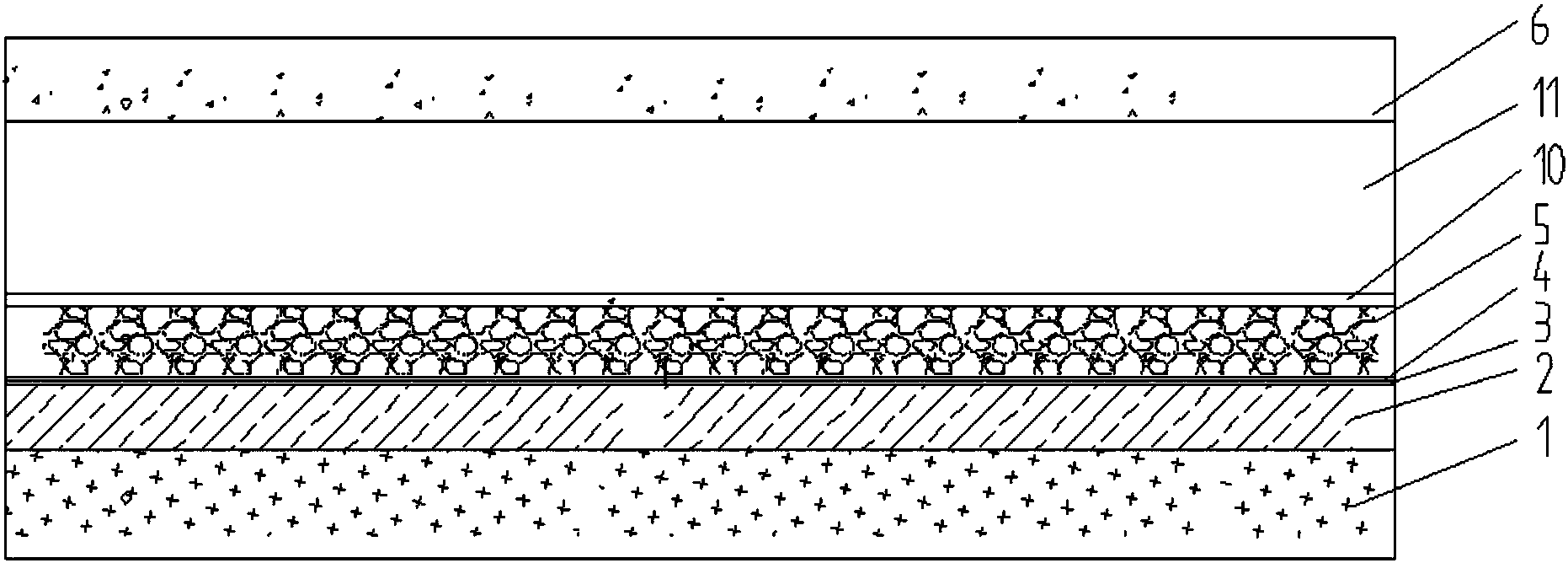

一种中层垃圾渗滤液导排系统，包括由下至上的粘土保护层、第一无纺土工布、土工膜、第二无纺土工布、排水层、第三无纺土工布和垃圾层;所述排水层包括主盲沟和多个支盲沟，设于每个支盲沟内的穿孔支管，以及设于主盲沟内的穿孔主管，多个穿孔支管均与穿孔主管连通，所述穿孔主管还与外部的调节池连通;所述主盲沟和多个支盲沟形成树枝状的结构。
进一步地，在所述主盲沟和多个支盲沟的四周均设置有鹅卵石。
进一步地，所述穿孔支管和穿孔主管均采用PE穿孔管。
进一步地，所述土工膜采用HDPE土工膜。
进一步地，还包括设于垃圾层上的植被土层。
进一步地，所述粘土保护层的厚度大于100mm，所述土工膜的厚度大于1.5mm，所述排水层的厚度为300mm，所述植被土层的厚度大于600mm。
与现有技术相比，本实用新型的有益效果在于：本实用新型通过在垃圾摊铺到垃圾有一定高度的层面上设置中层垃圾渗滤液导排系统，通过排水层中穿孔支管进行雨水收集，并通过穿孔主管将收集的雨水集中排放到外部的调节池中，避免在库区表面长期积液形成黑液，提高库区形象，避免造成环境事故。
