申请日2016.06.22
公开(公告)日2016.12.07
IPC分类号C02F9/12
摘要
本实用新型公开了一种地暖污水清洁装置，包括污水清洁装置本体和过滤装置，所述的污水清洁装置本体的内部通过连接装置安装有加热电阻，且加热电阻的下方安装有磁铁环，所述的过滤装置安装在污水清洁装置本体的左侧，所述的过滤装置的内部安装有滤网安装板，所述的污水清洁装置本体的外侧安装有保温层。本实用新型在污水加热装置的内部安装有磁铁环，通过磁铁的磁化作用将水软化，从而达到除垢的效果;在装置的出水口处安装有过滤装置，通过过滤层的吸附作用，进一步的隔绝水中可能产生的水垢，从而保证流向地暖水管中的水的洁净度;该滤网安装板为可拆卸式，且其上面安装有拉环，便于对滤网的更换。

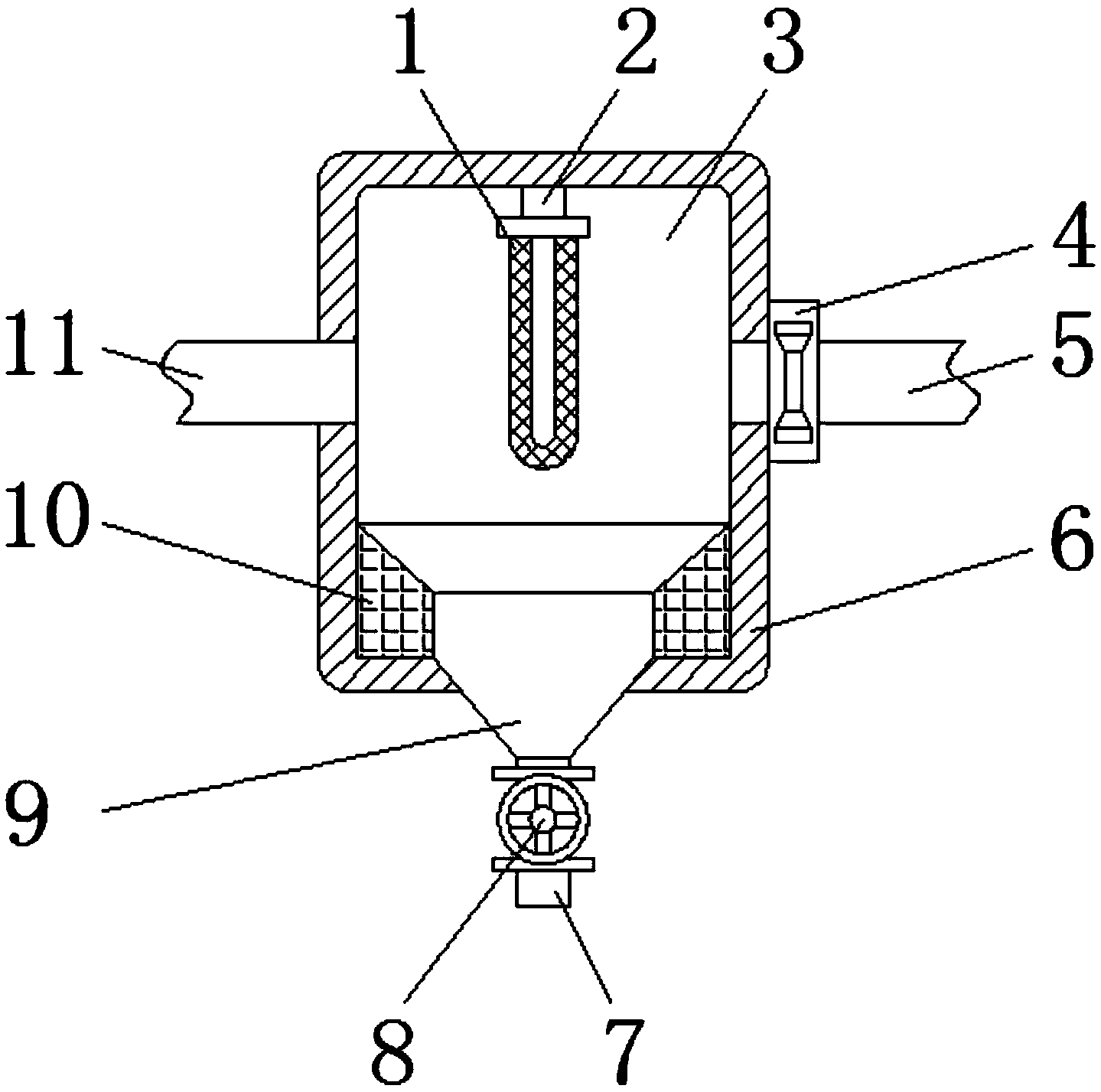

摘要附图
权利要求书
1.一种地暖污水清洁装置，包括污水清洁装置本体(3)和过滤装置(4)，其特征在于：所述的污水清洁装置本体(3)的内部通过连接装置(2)安装有加热电阻(1)，且加热电阻(1)的下方安装有磁铁环(10)，所述的磁铁环(10)的下方设置有集污仓(9)，且集污仓(9)的下方设置有排污口(7)，所述的污水清洁装置本体(3)的左侧设置有进水口(11)，所述的过滤装置(4)安装在污水清洁装置本体(3)的左侧，所述的过滤装置(4)的内部安装有滤网安装板(13)，且滤网安装板(13)的内部安装有滤网(12)，所述的污水清洁装置本体(3)的外侧安装有保温层(6)。
2.根据权利要求1所述的一种地暖污水清洁装置，其特征在于：所述的过滤装置(4)的右侧设置有出水口(5)。
3.根据权利要求1所述的一种地暖污水清洁装置，其特征在于：所述的排污口(7)上安装有阀门(8)。
4.根据权利要求1所述的一种地暖污水清洁装置，其特征在于：所述的滤网安装板(13)的上方安装有拉环(14)。
说明书
一种地暖污水清洁装置
技术领域
本实用新型涉及污水清洁设备技术领域，具体为一种地暖污水清洁装置。
背景技术
目前，地暖是以整个地面为散热器，通过地板辐射层中的热媒，均匀加热整个地面，利用地面自身的蓄热和热量向上辐射的规律由下至上进行传导，来达到取暖的目的。分为水地暖与电地暖两种，分别有干式和湿式两种安装方式。
然而由于水中含有的大量的钙离子和镁离子，在加热时其碳酸盐在水中的溶解度会大幅度降低，大部分不能溶解的便形成的水垢，水垢的导热性极差，只是金属的二百分之一，一旦形成便很难去除，如果不处理会严重影响到地暖的取暖效果。
实用新型内容
本实用新型的目的在于提供一种地暖污水清洁装置，以解决上述背景技术中提出的水垢不易清除的问题。
为实现上述目的，本实用新型提供如下技术方案：一种地暖污水清洁装置，包括污水清洁装置本体和过滤装置，所述的污水清洁装置本体的内部通过连接装置安装有加热电阻，且加热电阻的下方安装有磁铁环，所述的磁铁环的下方设置有集污仓，且集污仓的下方设置有排污口，所述的污水清洁装置本体的左侧设置有进水口，所述的过滤装置安装在污水清洁装置本体的左侧，所述的过滤装置的内部安装有滤网安装板，且滤网安装板的内部安装有滤网，所述的污水清洁装置本体的外侧安装有保温层。
优选的，所述的过滤装置的右侧设置有出水口。
优选的，所述的排污口上安装有阀门。
优选的，所述的滤网安装板的上方安装有拉环。
与现有技术相比，本实用新型的有益效果是：该一种地暖污水清洁装置，首先，在原有的基础上，在污水加热装置的内部安装有磁铁环，通过磁铁的磁化作用将水软化，从而达到除垢的效果，该除垢方法既方便，又节能，适用范围广;其次，在装置的出水口处安装有过滤装置，通过过滤层的吸附作用，进一步的隔绝水中可能产生的水垢，从而保证流向地暖水管中的水的洁净度，进而保证了地暖的取暖效果;最后，该滤网安装板为可拆卸式，且其上面安装有拉环，便于对滤网的更换，使用方便。
