申请日2016.06.22
公开(公告)日2016.11.23
IPC分类号C02F9/14
摘要
本实用新型涉及一种地埋式污水一体处理设备，包括污水预处理池、污水处理装置、自动控制柜和消毒池，自动控制柜对污水处理装置进行控制，实现进水、曝气、沉淀和污泥回流等多重功能，整个运行没有闲置，出水水质清澈透明、达到环保高效的处理污水的目的，并可以选择性的进行污水的脱色、电解和排污处理，能够实现处理更多种类的工业和生活污水的目的。

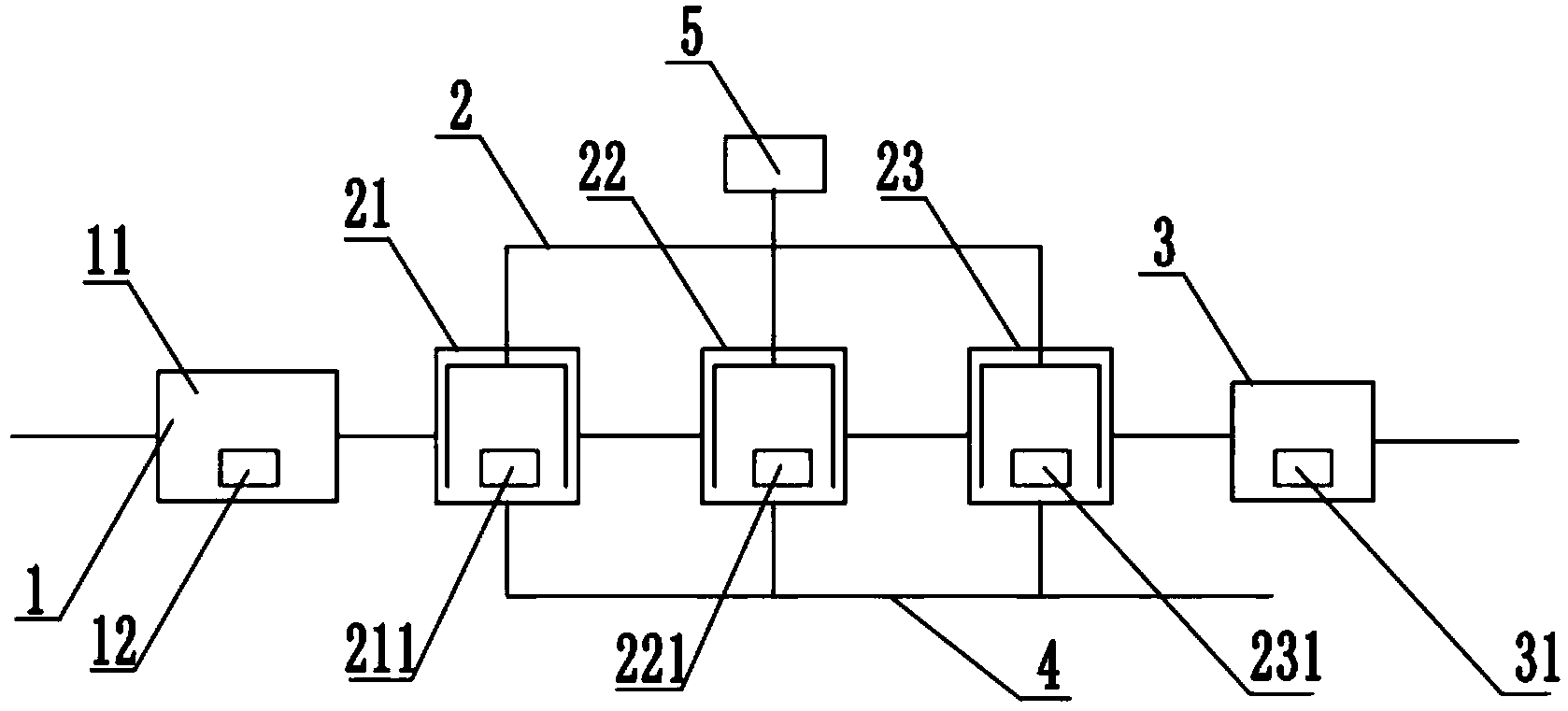

摘要附图
权利要求书
1.一种地埋式污水一体处理设备，其特征在于：包括污水预处理池(1)、污水处理装置(2)、自动控制柜和消毒池(3)，所述污水预处理池(1)、所述污水处理装置(2)和所述消毒池(3)依次通过管道连接，所述污水处理装置(2)与所述自动控制柜信号连接，所述污水预处理池(1)、所述污水处理装置(2)和所述消毒池(3)均设置在地下，所述自动控制柜设置于地上的设备间中，所述污水处理装置(2)包括依次顺序相连的脱色池(21)、电解池(22)和生化池(23)，所述脱色池(21)与所述污水预处理池(1)相连，所述生化池(23)与所述消毒池(3)相连。
2.根据权利要求1所述的地埋式污水一体处理设备，其特征在于：所述脱色池(21)中设置有有色过滤器(211)，所述有色过滤器(211)与所述自动控制柜信号连接。
3.根据权利要求2所述的地埋式污水一体处理设备，其特征在于：所述电解池(22)中设置有电解器(221)，所述电解器(221)与所述自动控制柜信号连接。
4.根据权利要求3所述的地埋式污水一体处理设备，其特征在于：所述生化池(23)中设置有膜生物反应器(231)，所述膜生物反应器(231)与所述自动控制柜信号连接。
5.根据权利要求4所述的地埋式污水一体处理设备，其特征在于：所述脱色池(21)、所述电解池(22)和所述生化池(23)中均设置有曝气管，所述曝气管与位于所述设备间的风机(5)相连，所述风机(5)与所述自动控制柜信号连接。
6.根据权利要求5所述的地埋式污水一体处理设备，其特征在于：所述脱色池(21)、所述电解池(22)和所述生化池(23)的底部分别设置有排泥管(4)。
7.根据权利要求1所述的地埋式污水一体处理设备，其特征在于：所述消毒池(3)中设置有氯气消毒液，所述消毒池(3)上设置有出水管。
8.根据权利要求7所述的地埋式污水一体处理设备，其特征在于：所述消毒池(3)中设置有流量计(31)，所述流量计(31)与所述自动控制柜信号连接。
9.根据权利要求1所述的地埋式污水一体处理设备，其特征在于：所述污水预处理池(1)包括沉淀池(11)和污水泵(12)，所述污水泵(12)与所述自动控制柜信号连接。
10.根据权利要求1所述的地埋式污水一体处理设备，其特征在于：所述污水处理装置(2)的外部设置有保温层。
说明书
一种地埋式污水一体处理设备
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种地埋式污水一体处理设备。
背景技术
目前随着制造业的发展，随之而来的工业污水也越来越多，工业污水中的有色物质和有害物质会对环境造成极大的污染，同时生活污水中氮、磷、硫等有害元素和致病细菌众多，不仅污染环境还会影响人们的健康。现有的污水处理系统一般是非封闭式结构，容易造成二次污染，而且功能单一，不能同时处理多种不同工业污水。
实用新型内容
为了解决现有技术存在的上述问题，本实用新型提供了一种管理简单，功能多样化、环保高效且环境适应性强的地埋式污水一体处理设备。
本实用新型所采用的技术方案为：一种地埋式污水一体处理设备，包括污水预处理池、污水处理装置、自动控制柜和消毒池，所述污水预处理池、所述污水处理装置和所述消毒池依次通过管道连接，所述污水处理装置与所述自动控制柜信号连接，所述污水预处理池、所述污水处理装置和所述消毒池均设置在地下，所述自动控制柜设置于地上的设备间中，所述污水处理装置包括依次顺序相连的脱色池、电解池和生化池，所述脱色池与所述污水预处理池相连，所述生化池与所述消毒池相连。
进一步的，所述脱色池中设置有有色过滤器，所述有色过滤器与所述自动控制柜信号连接。
进一步的，所述电解池中设置有电解器，所述电解器与所述自动控制柜信号连接。
进一步的，所述生化池中设置有膜生物反应器，所述膜生物反应器与所述自动控制柜信号连接。
进一步的，所述脱色池、所述电解池和所述生化池中均设置有曝气管，所述曝气管与位于所述设备间的风机相连，所述风机与所述自动控制柜信号连接。
进一步的，所述脱色池、所述电解池和所述生化池的底部分别设置有排泥管。
进一步的，所述消毒池中设置有氯气消毒液，所述消毒池上设置有出水管。
进一步的，所述消毒池中设置有流量计，所述流量计与所述自动控制柜信号连接。
进一步的，述污水预处理池包括沉淀池和污水泵，所述污水泵与所述自动控制柜信号连接。
进一步的，所述污水处理装置的外部设置有保温层。
本实用新型的有益效果为：地埋式污水一体处理设备，通过污水预处理池能够去除污水中较大的悬浮物、确保污水泵等后续设备正常稳定地运行，并能调节污水水量、水峰和均匀水质，以削减高峰负荷，利于下一步后续处理。
污水处理装置能在连续进水条件下，实现进水、曝气、沉淀和污泥回流等多重功能，整个运行没有闲置，出水水质清澈透明、达到环保高效的处理污水的目的。脱色池、电解池和生化池均由自动控制柜进行控制，可以选择性的进行污水的脱色、电解和排污处理，能够实现处理更多种类的工业和生活污水的目的。通过在污水处理装置上设置保温层能够增强其环境适应性，即使在冬天气温较低的时候也不会发生故障。
