申请日2015.05.29
公开(公告)日2015.10.21
IPC分类号C02F9/14
摘要
本实用新型涉及一种船舶污水处理池，所述的粗分离池的上端开设有污水进口，粗分离池一侧的上端与曝气池一侧的上端连接，所述的曝气池设置在粗分离池的后面，所述的曝气池与沉淀池连接，沉淀池连接其后面的集水池，所述的集水池的一侧通过管道连接化学药柜，通气管依次和粗分离池、曝气池、沉淀池、集水池的上端连接，气泵连接在通气管的后面，所述的粗分离池、曝气池、沉淀池、集水池的下端依次连接输送管，输送管与粉碎泵连接,通过粉碎泵排出舰外。本实用新型工艺简单、处理效率高、运行方式灵活。
权利要求书

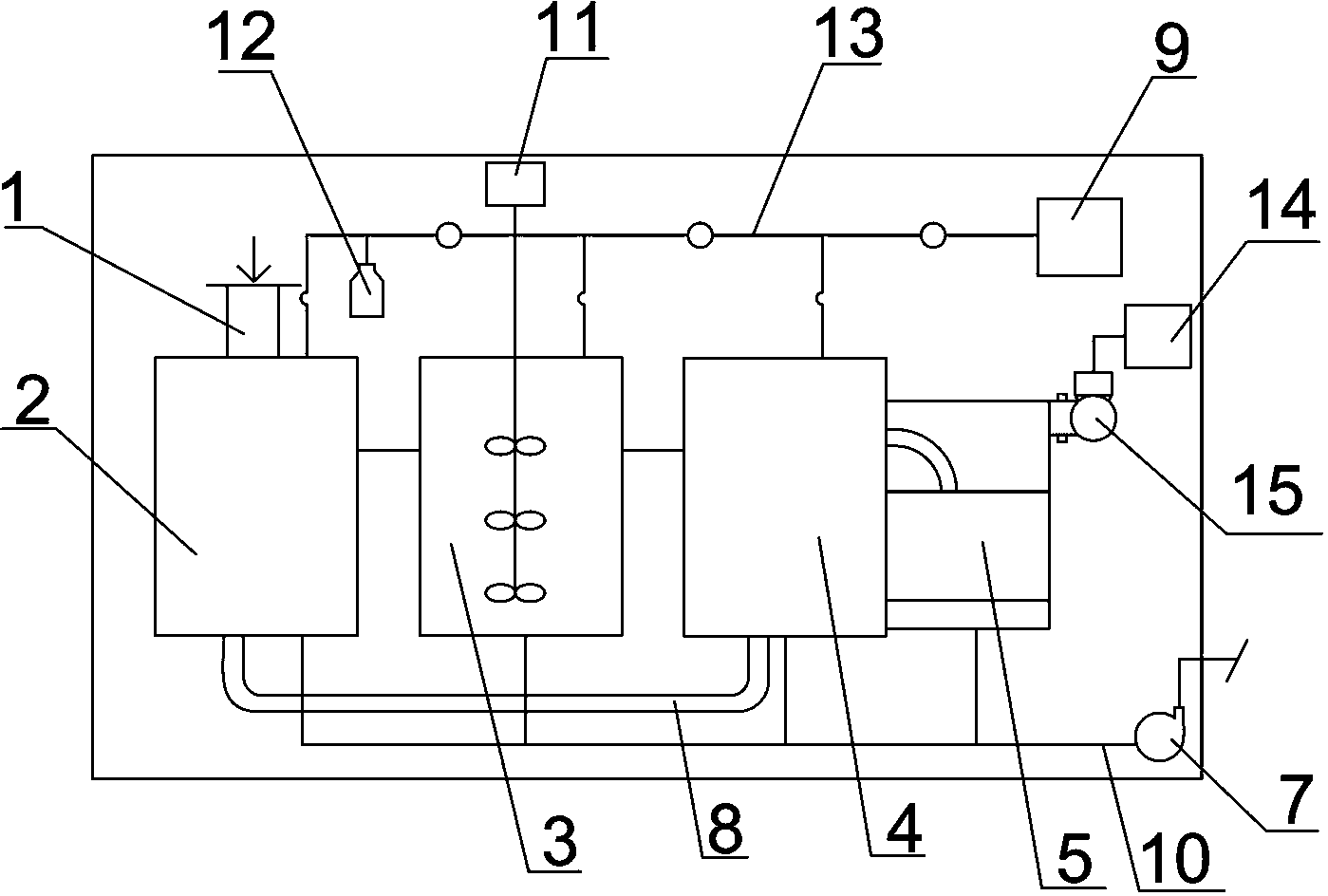

1.一种船舶污水处理池，其特征在于，包括污水进口(1)，粗分离池(2)，曝气池(3)，沉淀池(4)，集水池(5)，化学药柜(14)，所述的粗分离池(2)的上端开设有污水进口(1)，粗分离池(2)一侧的上端与曝气池(3)一侧的上端连接，所述的曝气池(3)设置在粗分离池(2)的后面，所述的曝气池(3)与沉淀池(4)连接，沉淀池(4)连接其后面的集水池(5)，所述的集水池(5)的一侧通过管道连接化学药柜(14)，通气管(13)依次和粗分离池(2)、曝气池(3)、沉淀池(4)、集水池(5)的上端连接，气泵(9)连接在通气管(13)的后面，所述的粗分离池(2)、曝气池(3)、沉淀池(4)、集水池(5)的下端依次连接输送管(10)，输送管(10)与粉碎泵(7)连接。
2.根据权利要求1所述的一种船舶污水处理池，其特征在于，所述的粗分离池(2)内安装有格栅(6)。
3.根据权利要求1所述的一种船舶污水处理池，其特征在于，所述的粗分离池(2)与沉淀池(4)下连接污水回流装置(8)，污水回流装置(8)的管道安装在粗分离池(2)内格栅(6)的外侧。
4.根据权利要求1所述的一种船舶污水处理池，其特征在于，所述的化学药柜(14)与集水池(5)之间连接加药泵(15)。
5.根据权利要求1所述的一种船舶污水处理池，其特征在于，所述的通气管(13)与粗分离池(2)之间连接有缓冲瓶(12)。
6.根据权利要求1所述的一种船舶污水处理池，其特征在于，所述的曝气池(3)上安装有搅拌器(11)。
说明书
一种船舶污水处理池
技术领域
本实用新型涉及一种处理池，特别涉及一种船舶污水处理池。
背景技术
随着航运业和海洋开发的空前发展,海洋环境的污染越来越严重,人类对海洋环境的保护也日益重视。由于海运所带来的船舶生活污水污染问题也逐渐引起人们的关注。同时,船舶作为航运中的交通工具,也是一种流动污染源,船舶生活污水的排放对内河水环境及湖泊、水库的影响,随着船舶数量的增加而不容忽视。
发明内容
本实用新型的目的是提供一种工艺简单、处理效率高、运行方式灵活的船舶污水处理池。
为了实现上述目的，本实用新型的技术方案是：
一种船舶污水处理池，包括污水进口，粗分离池，曝气池，沉淀池，集水池，化学药柜，所述的粗分离池的上端开设有污水进口，粗分离池一侧的上端与曝气池一侧的上端连接，所述的曝气池设置在粗分离池的后面，所述的曝气池与沉淀池连接，沉淀池连接其后面的集水池，所述的集水池的一侧通过管道连接化学药柜，通气管依次和粗分离池、曝气池、沉淀池、集水池的上端连接，气泵连接在通气管的后面，所述的粗分离池、曝气池、沉淀池、集水池的下端依次连接输送管，输送管与粉碎泵连接。
进一步地，所述的粗分离池内安装有格栅。
进一步地，所述的粗分离池与沉淀池下连接污水回流装置，污水回流装置的管道安装在粗分离池内格栅的外侧。
进一步地，所述的化学药柜与集水池之间连接加药泵。
进一步地，所述的通气管与粗分离池之间连接有缓冲瓶。
进一步地，所述的曝气池上安装有搅拌器。
本实用新型是一种船舶污水处理池，其有益效果为：
(1)工艺简单、设备投资少、运行费用低，(2)抗冲击负荷能力强、生化反应性佳、处理效率高，运行方式灵活、脱氮除磷效果好，(3)粗分离池内设置的格栅，可以直接进行2次分离，使分离更加彻底，避免机器的损坏，缓冲器的设置可使气体在运输过程中，起到缓解的作用，避免气压过强，造成不必要的损坏，(4)该处理池结构紧凑,全自动操作, 能充分防止污泥膨胀，处理后的排水无色无味,净化质量高。
