申请日2016.06.22
公开(公告)日2016.12.07
IPC分类号C02F3/12; C02F7/00
摘要
本实用新型公开了一种污水处理鼓风曝气系统，曝气系统包括若干个曝气单元，所述曝气单元均匀分布，所述曝气单元包括进气管、布气管和曝气器，所述布气管呈十字形分布，所述布气管在十字形中心交汇，交汇处设有分气圆盘，所述布气管通过分气圆盘与进气管连通，所述分气圆盘包括储气室、缓气室、进气口和出气口，所述缓气室位于所述储气室下方，所述储气室为圆柱形空腔结构，所述缓气室为圆锥形空腔结构，本实用新型大大提高了工作效率，降低了劳动强度布气管采用十字形分布，形成块状分布结构，对出问题部位便于区分;分气圆盘采用圆柱和圆锥相结合的形状，保证布气管能够均匀进气;气孔下方的透气网可时刻对曝气器进行除垢处理。
摘要附图
权利要求书
1.一种污水处理鼓风曝气系统，其特征在于，曝气系统包括若干个曝气单元，所述曝气单元均匀分布，所述曝气单元包括进气管、布气管和曝气器，所述布气管呈十字形分布，所述布气管在十字形中心交汇，布气管的十字形中心交汇处设有分气圆盘，所述布气管通过分气圆盘与进气管连通，所述分气圆盘包括储气室、缓气室、进气口和出气口，所述缓气室位于所述储气室下方，所述储气室为圆柱形空腔结构，所述缓气室为圆锥形空腔结构，所述储气室和所述缓气室是相连通的，所述进气口位于储气室上方，所述进气口与进气管相连通，所述出气口有4个，所述出气口与布气管相连通，所述布气管上开设有若干个气孔，所述曝气器固定于气孔上方，所述气孔下方固定有透气网，所述进气管排列成列，每列进气管上设有进气通道，所述进气管与进气通道相连通，所述进气通道上设有第一阀门和清洗液加入口，所述清洗液加入口与进液管一端相连通，所述进液管另一端上设有储液槽，所述储液槽上设有盖子，所述进液管上设有第二阀门。
2.根据权利要求1所述的一种污水处理鼓风曝气系统，其特征在于，所述进气管内设有流量传感器，所述流量传感器与处理器输入端电连接，所述处理器输出端与显示器电连接。
3.根据权利要求1所述的一种污水处理鼓风曝气系统，其特征在于，所述储气室高度大于所述缓气室高度。
4.根据权利要求1所述的一种污水处理鼓风曝气系统，其特征在于，所述布气管上至少开设有2个气孔。
5.根据权利要求1所述的一种污水处理鼓风曝气系统，其特征在于，所述曝气器为微孔曝气器。
6.根据权利要求1所述的一种污水处理鼓风曝气系统，其特征在于，所述透气网材质为塑料。
7.根据权利要求1所述的一种污水处理鼓风曝气系统，其特征在于，所述第一阀门为电动阀门。
8.根据权利要求1所述的一种污水处理鼓风曝气系统，其特征在于，所述清洗液加入口处设有过滤网。
说明书
一种污水处理鼓风曝气系统
技术领域
本实用新型属于环保装置领域，尤其涉及一种污水处理鼓风曝气系统。
背景技术
随着经济的发展和人们生活水平的提高，生存环境越来越受重视，近十年来全国各地都在建设各种污水处理厂以保护水资源环境，保障人们的饮水安全。曝气系统是活性污泥法污水处理工艺系统中的重要组成部分，通过曝气设备向曝气池供氧，同时曝气设备还有混合搅拌的功能，以增强污染物在水处理系统中的传质条件，提高处理效果。
曝气方法主要是鼓风曝气和机械曝气。鼓风曝气系统包括鼓风机、空气输送管路和扩散装置，其作用有两个：一是充氧，以满足微生物的需要;二是搅拌、混合，使活性污泥与污水充分接触。目前空气输送管道中的布气管多是呈列布置，曝气器安装在布气管上，当某处出现问题，不能工作时，由于管道摆放密集，不能轻易分辨出问题的管道，需要全线停止工作处理问题，降低了工作效率。同时曝气器的工作环境恶劣，其上很容易沉积污泥，把自闭微孔堵塞，影响曝气效果、增加能耗、缩短其使用寿命，现有的曝气系统只能通过放掉污水，进行人工清洗，或者把曝气器拆卸下来进行清洗，清洗不方便、工作效率很低。
实用新型内容
为了解决上述技术问题，本实用新型提供了一种污水处理鼓风曝气系统，布气管采用十字形分布，形成块状分布结构，对出问题部位便于区分;分气圆盘采用圆柱和圆锥相结合的形状，保证布气管能够均匀进气;气孔下方的透气网可时刻对曝气器进行除垢处理;本实用新型大大提高了工作效率，降低了劳动强度。
本实用新型的技术方案为：一种污水处理鼓风曝气系统，其特征在于，曝气系统包括若干个曝气单元，所述曝气单元均匀分布，所述曝气单元包括进气管、布气管和曝气器，所述布气管呈十字形分布，所述布气管在十字形中心交汇，交汇处设有分气圆盘，所述布气管通过分气圆盘与进气管连通，所述分气圆盘包括储气室、缓气室、进气口和出气口，所述缓气室位于所述储气室下方，所述储气室为圆柱形空腔结构，所述缓气室为圆锥形空腔结构，所述储气室和所述缓气室是相连通的，所述进气口位于储气室上方，所述进气口与进气管相连通，所述出气口有4个，所述出气口与布气管相连通，所述布气管上开设有若干个气孔，所述曝气器固定于气孔上方，所述气孔下方固定有透气网，所述进气管排列成列，每列进气管上设有进气通道，所述进气管与进气通道相连通，所述进气通道上设有第一阀门和清洗液加入口，所述清洗液加入口与进液管一端相连通，所述进液管另一端上设有储液槽，所述储液槽上设有盖子，所述进液管上设有第二阀门。
进一步地，所述进气管内设有流量传感器，所述流量传感器与处理器输入端电连接，所述处理器输出端与显示器电连接。
进一步地，所述储气室高度大于所述缓气室高度。
进一步地，所述布气管上至少开设有2个气孔。
进一步地，所述曝气器为微孔曝气器。
进一步地，所述透气网材质为塑料。
进一步地，所述第一阀门为电动阀门。
进一步地，所述清洗液加入口处设有过滤网。
本实用新型的有益效果在于：
1、布气管采用十字形分布，形成块状分布结构，对出问题部位便于区分，同时曝气单元分布均匀，保证了曝气池内污水流动均匀，达到了最佳的增氧效果。

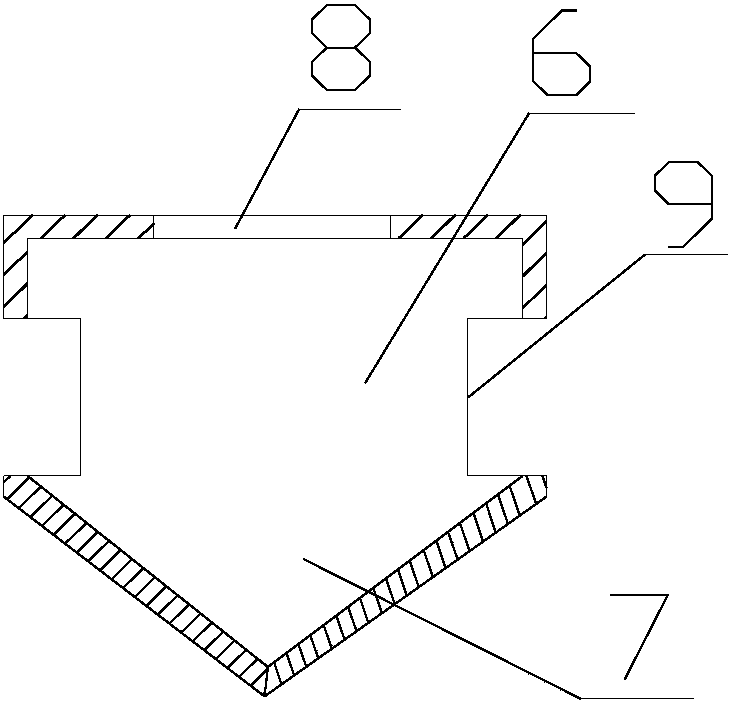

2、分气圆盘为圆柱和圆锥相结合的形状，空气从进气口高速进入后，会打到缓气室内，由于缓气室为圆锥形，空气会被挤出流进布气管，使得布气管能够均匀进气。
3、气孔下方设置了透气网，当空气从气孔流出时，会先经过透气网，将透气网打到曝气器下表面，即使空气流速有微弱的变化，都可以改变透气网的状态，从而可时刻对曝气器进行除垢处理，防止曝气器被堵塞;同时由于设置了清洗液加入口，可定时对进气通道加入清洗液，一定程度上也降低了污垢的形成速度，透气网和清洗液加入口的设置大大降低了曝气系统的清洗频率，降低了劳动强度，增加了工作效率。
4、进气管内设置的流量传感器可将空气流速实时传输给显示器，工作人员可更好地掌握曝气系统的工作状态。
