申请日2016.07.26
公开(公告)日2016.12.28
IPC分类号C02F9/12
摘要
本实用新型涉及磁分离高级氧化污水处理系统，包括集水池，集水池的出口端通过污水管路与微磁絮凝反应装置连通，所述污水管路上设有污水提升泵，所述微磁絮凝反应装置的出口端通过管道与超磁分离机的进口端连通，所述超磁分离机的出口端通过管道连通有电催化氧化设备，所述电催化氧化设备的出口端设有达标排放水管。对污水采用磁分离、电催化氧化双重处理技术，能高效去除固体悬浮物、溶解性的污染物、氨氮以及总氮，改善水质。整个污水处理系统形成模块化设备，可以装置集装箱，便于运输，而且可以快速组建，不需要大量的土建工程，整个系统采用超短流程设计，占地面积小。
权利要求书

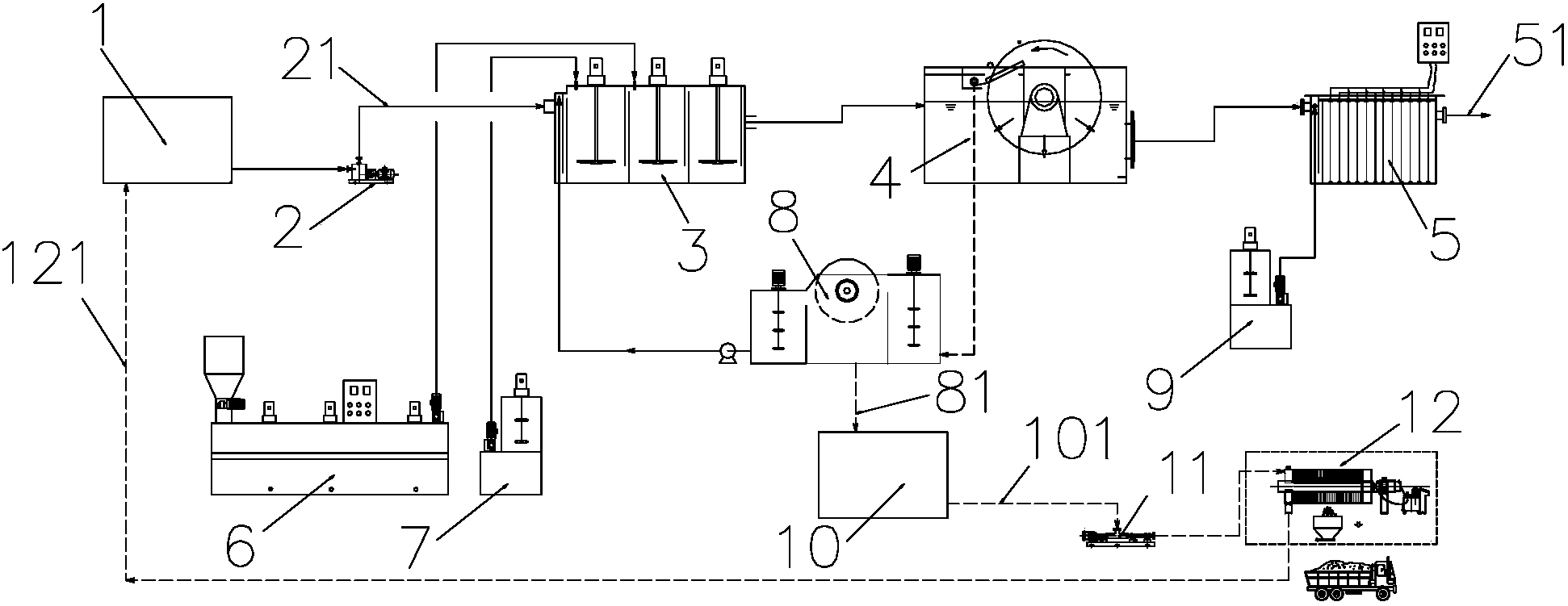

1.磁分离高级氧化污水处理系统，其特征在于：包括集水池，集水池的出口端通过污水管路与微磁絮凝反应装置连通，所述污水管路上设有污水提升泵，所述微磁絮凝反应装置的出口端通过管道与超磁分离机的进口端连通，所述超磁分离机的出口端通过管道连通有电催化氧化设备，所述电催化氧化设备的出口端设有达标排放水管。
2.如权利要求1所述的磁分离高级氧化污水处理系统，其特征在于：所述微磁絮凝反应装置与电催化氧化设备上分别连接有自动加药装置。
3.如权利要求2所述的磁分离高级氧化污水处理系统，其特征在于：所述自动加药装置包括PAM自动配药加药装置、PAC加药装置以及氧化剂加药装置;所述微磁絮凝反应装置包括三个容置格，所述PAC加药装置通过加药管道接入第一容置格，所述PAM自动配药加药装置通过加药管道接入第二容置格;所述氧化剂加药装置通过加药管道与电催化氧化设备连接。
4.如权利要求3所述的磁分离高级氧化污水处理系统，其特征在于：各所述容置格均设有搅拌器。
5.如权利要求3所述的磁分离高级氧化污水处理系统，其特征在于：所述微磁絮凝反应装置上连接有磁种回收装置，所述磁种回收装置的磁粉排出口通过管道与微磁絮凝反应装置的进口端连通，磁种回收装置的进口端通过管道与超磁分离机的污泥排放口连通。
6.如权利要求5所述的磁分离高级氧化污水处理系统，其特征在于：所述磁种回收装置上设有非磁污泥排放管，所述非磁污泥排放管与污泥池连通。
7.如权利要求6所述的磁分离高级氧化污水处理系统，其特征在于：所述污泥池通过污泥输送管连接有污泥脱水机，所述污泥输送管上设有污泥输送泵，所述污泥脱水机的出口端通过压滤液管与集水池连接。
8.如权利要求1所述的磁分离高级氧化污水处理系统，其特征在于：所述超磁分离机包括机架，以及安装于机架上的机盖、水槽以及传动系统，水槽内依次设置有进水口、磁鼓、磁盘以及出水口，且所述磁鼓、磁盘共用一个螺旋输渣机构。
9.如权利要求1所述的磁分离高级氧化污水处理系统，其特征在于：所述电催化氧化设备包括方形的电催化氧化反应池，所述电催化氧化反应池一端设有进水口和氧化剂投加口，所述电催化氧化反应池另一端设有与达标排放水管连接的排水口，电催化氧化反应池内设有导电片、导电轨以及用于与池外双向脉冲电源电极连接的电极板。
10.如权利要求9所述的磁分离高级氧化污水处理系统，其特征在于：所述电极板的材质为DSA。
说明书
磁分离高级氧化污水处理系统
技术领域
本实用新型涉及污水处理系统，尤其是指一种磁分离高级氧化处理黑臭水体的系统。
背景技术
对工业废水和生活污水进行净化处理时，主要是采用物理、生物以及化学的方法以分离水中的固体污染物并降低水中有机污染物和富营养物(主要为氮、磷化合物)。磁分离技术是一种新型的废污水处理技术，逐渐在矿井水、黑臭水体治理、重金属废水处理等方面得到了广泛应用，与沉淀法相比，磁分离技术中的强吸附过程取代了原来的重力沉降过程，效率大大提高，且系统运行稳定可靠， 同时磁分离技术具有超快的分离速度，大大缩小了水力停留的时间，为工程设施占地面积的缩小提供了技术保障。但磁分离技术对溶解性的污染物、氨氮以及总氮去除效果不理想，无法达到污水厂一级 A 的排放标准，以及对一些黑臭水体的处理无法满足更高的使用需求，因此现有的污水处理技术存在改进的必要。
发明内容
本实用新型要解决的技术问题在于，提供一种改进的黑臭水体处理系统。
本实用新型解决其技术问题所采用的技术方案是：磁分离高级氧化污水处理系统，包括集水池，集水池的出口端通过污水管路与微磁絮凝反应装置连通，所述污水管路上设有污水提升泵，所述微磁絮凝反应装置的出口端通过管道与超磁分离机的进口端连通，所述超磁分离机的出口端通过管道连通有电催化氧化设备，所述电催化氧化设备的出口端设有达标排放水管。
如前所述的磁分离高级氧化污水处理系统，所述微磁絮凝反应装置与电催化氧化设备上分别连接有自动加药装置。
如前所述的磁分离高级氧化污水处理系统，所述自动加药装置包括PAM自动配药加药装置、PAC加药装置以及氧化剂加药装置;所述微磁絮凝反应装置包括三个容置格，所述PAC加药装置通过加药管道接入第一容置格，所述PAM自动配药加药装置通过加药管道接入第二容置格;所述氧化剂加药装置通过加药管道与电催化氧化设备连接。
如前所述的磁分离高级氧化污水处理系统，各所述容置格均设有搅拌器。
如前所述的磁分离高级氧化污水处理系统，所述微磁絮凝反应装置上连接有磁种回收装置，所述磁种回收装置的磁粉排出口通过管道与微磁絮凝反应装置的进口端连通，磁种回收装置的进口端通过管道与超磁分离机的污泥排放口连通。
如前所述的磁分离高级氧化污水处理系统，所述磁种回收装置上设有非磁污泥排放管，所述非磁污泥排放管与污泥池连通。
如前所述的磁分离高级氧化污水处理系统，所述污泥池通过污泥输送管连接有污泥脱水机，所述污泥输送管上设有污泥输送泵，所述污泥脱水机的出口端通过压滤液管与集水池连接。
如前所述的磁分离高级氧化污水处理系统，所述超磁分离机包括机架，以及安装于机架上的机盖、水槽以及传动系统，水槽内依次设置有进水口、磁鼓、磁盘以及出水口，且所述磁鼓、磁盘共用一个螺旋输渣机构。
如前所述的磁分离高级氧化污水处理系统，所述电催化氧化设备包括方形电催化氧化反应池，所述电催化氧化反应池一端设有进水口和氧化剂投加口，所述电催化氧化反应池另一端设有与达标排放水管连接的排水口，电催化氧化反应池内设有导电片、导电轨以及用于与池外双向脉冲电源电极连接的电极板。
如前所述的磁分离高级氧化污水处理系统，所述电极板的材质为DSA。
实施本实用新型的技术方案，至少具有以下的有益效果：对污水采用磁分离、电催化氧化双重处理技术，能高效去除固体悬浮物、溶解性的污染物、氨氮以及总氮，改善水质。
