申请日2016.06.22
公开(公告)日2016.12.07
IPC分类号C02F9/14
摘要
本实用新型提供一种地埋式一体生化污水处理装置，其特征在于，包括化粪池、格栅井、调节池、初沉池、生物接触氧化反应器、斜板沉淀池、消毒室和风机室，化粪池设有污水进水口，所述化粪池通过管道与格栅相连，格栅通过管道将污水通至调节池，后依次通过初沉池、生物接触氧化反应器、斜板沉淀池，之后进入消毒室排出。风机室与调节池、生物接触氧化反应器、斜板沉淀池相连接，风机室中设有鼓风装置。本实用新型污水处理装置采用一体化设置，便于安装于地面下，整个设备结构紧凑，占用空间小但功能完备，节约成本且噪音小，操作简单，污水处理效果好，处理完的污泥可以进行二次利用。

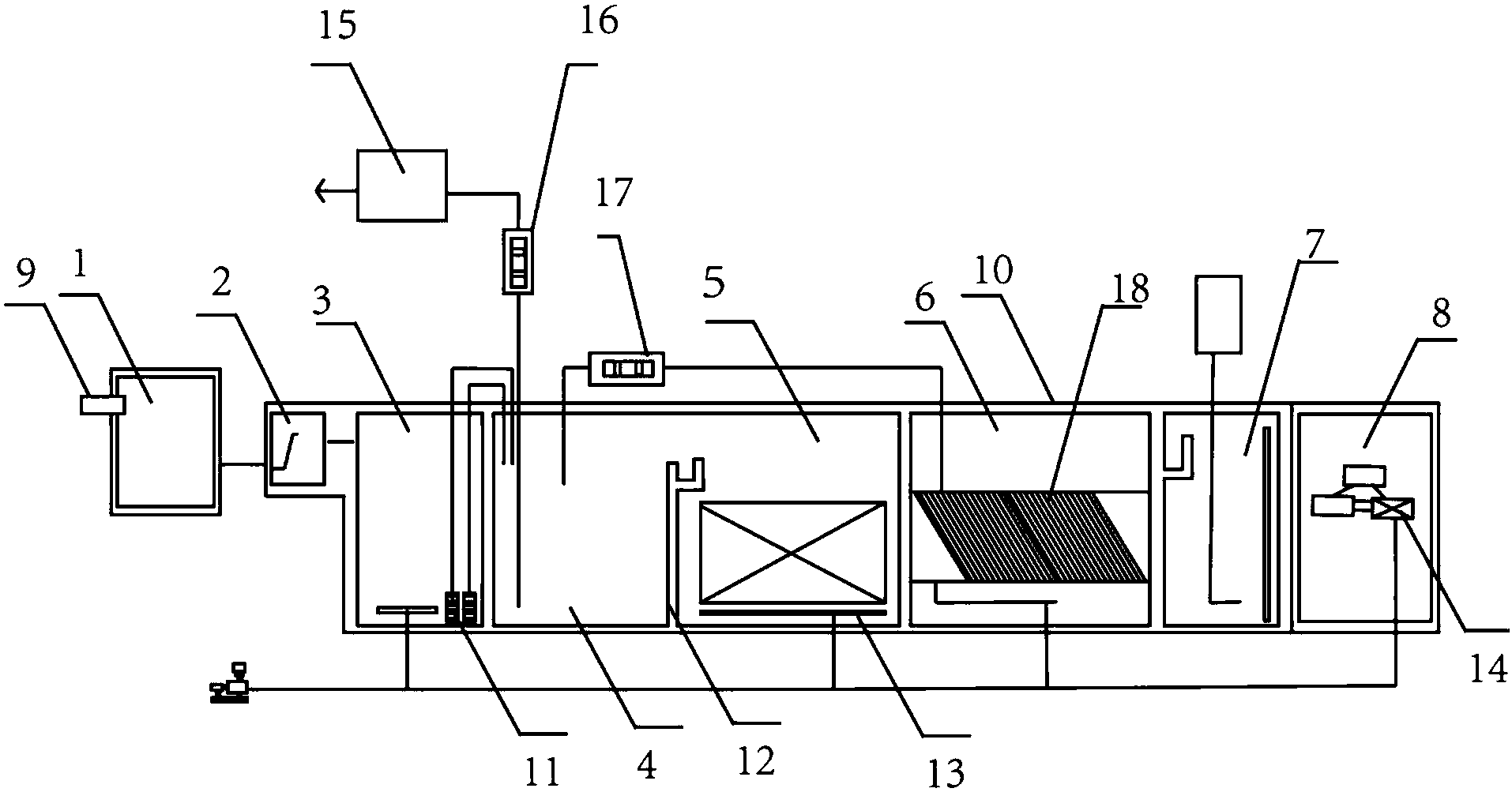

摘要附图
权利要求书
1.一种地埋式一体生化污水处理装置，其特征在于，包括化粪池、格栅井、调节池、初沉池、生物接触氧化反应器、斜板沉淀池、消毒室和风机室，所述化粪池设有污水进水口，所述化粪池通过管道与格栅相连，所述格栅井、调节池、初沉池、生物接触氧化反应器、斜板沉淀池、消毒室和风机室形成一个整体在密闭筒体中，所述格栅井位于整个密闭箱体的左侧，所述格栅通过管道将污水通至调节池，所述调节池的底部设有压力泵将污水通入到初沉池，所述初沉池与生物接触氧化反应器为一整体，所述初沉池与生物接触氧化反应器之间设有隔板，所述生物接触氧化反应器的下面设有曝气装置，所述曝气装置连接风机室，所述生物接触氧化反应器的右侧设有斜板沉淀池，所述斜板沉淀池中设置若干层斜板形成的过滤层，所述斜板沉淀池的右侧设有消毒室，所述消毒室的右侧设有风机室，所述风机室位于整个密闭箱的右侧，所述风机室与调节池、生物接触氧化反应器、斜板沉淀池相连接，所述风机室中设有鼓风装置;所述初沉池通过污泥泵连接污泥消毒室，沉淀池中的污泥进行消毒后进行脱水处理，所述斜板沉淀池中的过滤完得剩下的污泥通过污泥回流泵流回初沉池中。
2.根据权利要求1所述一种地埋式一体生化污水处理装置，其特征在于，所述斜板之间的间距为1～2mm。
3.根据权利要求1所述一种地埋式一体生化污水处理装置，其特征在于，所述斜板采用V型斜板，所述斜板的材质为聚乙烯高分子材料。
4.根据权利要求1所述一种地埋式一体生化污水处理装置，其特征在于，所述地埋式一体生化污水处理装置为地埋设置。
说明书
一种地埋式一体生化污水处理装置
技术领域
本实用新型属于生活污水净化领域，涉及一种污水处理装置，主要涉及一种地埋式一体生化污水处理装置。
背景技术
随着工业化、城镇化步伐的加速，我国的污水处理量越来越大，“十二五”规划污水年处理量将达500亿立方米，目前污水处理设备应用已经非常广泛，如工业和生活污水，都需要经过净化处理后才能排放。现有的污水处理设备一般为大型设备，用于污水的集中处理，其结构复杂，体积庞大，占地面积大，位于地面上，所以会产生较大的噪音，而且能源消耗较大。但在实际应用中，有很多小污染和小水量的污水产生主体，比如住宅小区、医院疗养院、办公楼、商场、宾馆、饭店、机关、学校、部队、水产加工厂、牲蓄加工厂、乳品加工厂等，如果这些主体没有并入到大型污水处理系统，则需要单独进行污水处理，但若采用现有的大型污水处理设备，不但占地面积大，噪音大，而且过于浪费。目前针对高速公路的休息区的污水处理设备与工艺并不具备普适性，不能满足多种需求。
实用新型内容
针对上述问题，本实用新型的目的在于提供一种运行经济、普适性好的一种地埋式一体生化污水处理装置及其工艺。
本实用新型解决上述技术问题所采用的技术方案是：
一种地埋式一体生化污水处理装置，其特征在于，包括化粪池、格栅井、调节池、初沉池、生物接触氧化反应器、斜板沉淀池、消毒室和风机室，所述化粪池设有污水进水口，所述化粪池通过管道与格栅相连，所述格栅井、调节池、初沉池、生物接触氧化反应器、斜板沉淀池、消毒室和风机室形成一个整体在密闭筒体中，所述格栅井位于整个密闭箱体的左侧，所述格栅通过管道将污水通至调节池，所述调节池的底部设有压力泵将污水通入到初沉池，所述初沉池与生物接触氧化反应器为一整体，所述初沉池与生物接触氧化反应器之间设有隔板，所述生物接触氧化反应器的下面设有曝气装置，所述曝气装置连接风机室，所述生物接触氧化反应器的右侧设有斜板沉淀池，所述斜板沉淀池中设置若干层斜板形成的过滤层，所述斜板沉淀池的右侧设有消毒室，所述消毒室的右侧设有风机室，所述风机室位于整个密闭箱的右侧，所述风机室与调节池、生物接触氧化反应器、斜板沉淀池相连接，所述风机室中设有鼓风装置;所述初沉池通过污泥泵连接污泥消毒室，沉淀池中的污泥进行消毒后进行脱水处理，所述斜板沉淀池中的过滤完得剩下的污泥通过污泥回流泵流回初沉池中。
进一步，所述斜板之间的间距为1～2mm。
进一步，所述斜板采用V型斜板，所述斜板的材质为聚乙烯高分子材料。
进一步，所述地埋式一体生化污水处理装置为地埋设置。
本实用新型的优点在于：本实用新型污水处理装置采用一体化设置，通过将曝气装置和沉淀装置集成于一体，便于安装于地面下，同时整个设备结构紧凑，占用空间小但功能完备，节约成本且噪音小，操作简单，污水处理效果好，同时处理完的污泥可以进行二次利用。
