申请日2016.07.26
公开(公告)日2017.01.11
IPC分类号C02F3/08
摘要

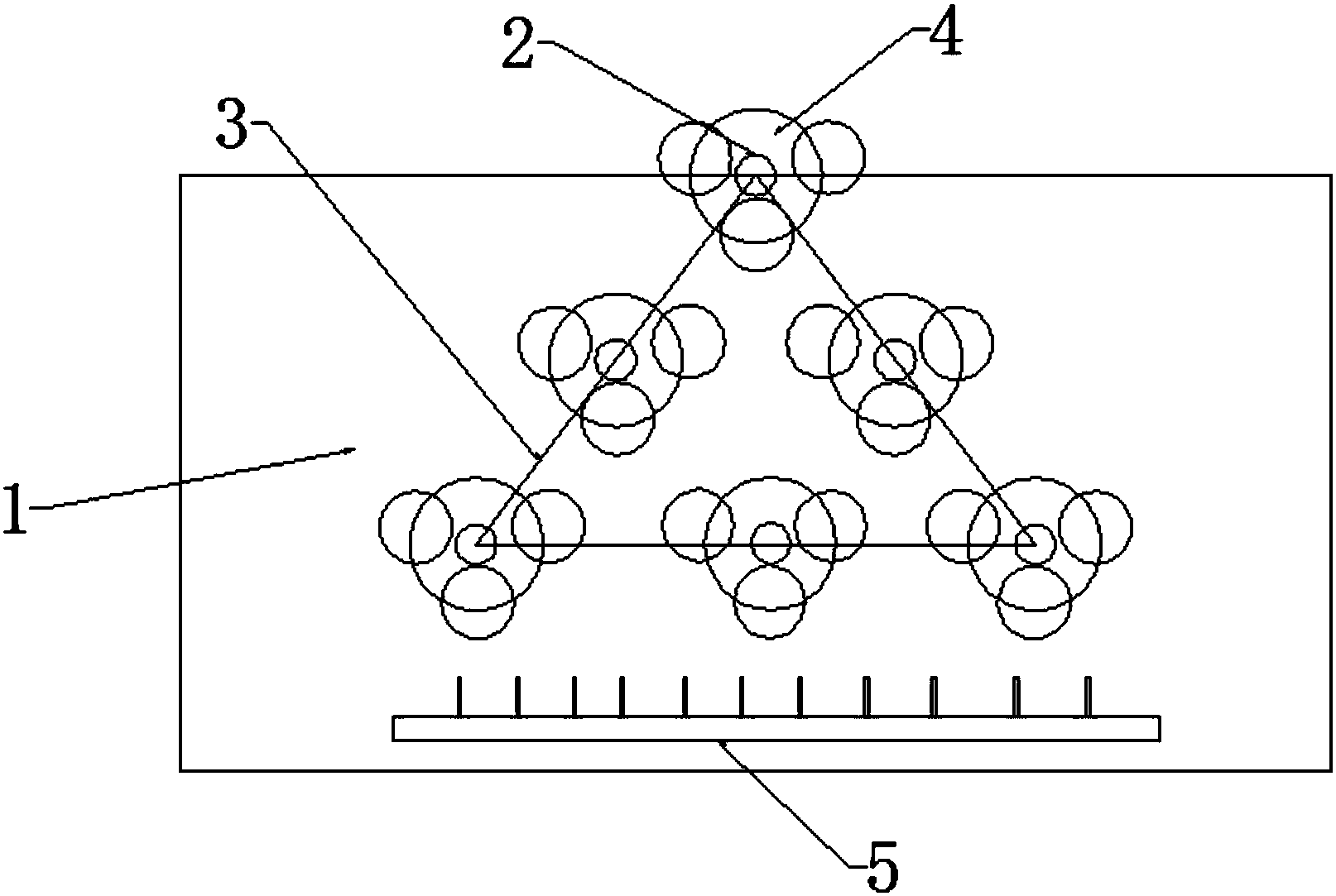

本实用新型公开了一种市政污水生物转盘式处理装置，包括污水池(1)，所述污水池(1)的底端排布有曝气管(5)，所述曝气管(5)的正上方布置有生物转盘(4)，所述生物转盘(4)通过矩形支架(12)固定在污水池(1)的池壁上，所述生物转盘(4)之间通过固定杆(6)串接在一起，每根固定杆(6)上串有5个生物转盘，所述固定杆(6)通过链条(3)与驱动轮(2)连接，所述驱动轮(2)通过转轴(7)与驱动电机(10)相连，所述驱动电机(10)通过固定螺栓固定在平台(11)，所述平台(11)采用焊接的方式焊接在污水池(1)池壁。采用曝气生物转盘的方式处理污水，可以高效的去除污水中的有机物，而且可以减少污泥量的产生，该设备占地面积小，而且可以减少反应器的使用，节约了施工成本，运用成本。
权利要求书
1.一种市政污水生物转盘式处理装置，包括污水池(1)，其特征在于：所述污水池(1)的底端排布有曝气管(5)，所述曝气管(5)的正上方布置有生物转盘(4)，所述生物转盘(4)通过矩形支架(12)固定在污水池(1)的池壁上，所述生物转盘(4)之间通过固定杆(6)串接在一起，每根固定杆(6)上串有5个生物转盘，所述固定杆(6)通过链条(3)与驱动轮(2)连接，所述驱动轮(2)通过转轴(7)与驱动电机(10)相连，所述驱动电机(10)通过固定螺栓固定在平台(11)，所述平台(11)采用焊接的方式焊接在污水池(1)池壁。
2.根据权利要求1所述的一种市政污水生物转盘式处理装置，其特征在于：所述生物转盘(4)采用等边三角形布置，所述生物转盘(4)采用PVC生物填料，所述生物转盘(4)侧边安装有3个辅助生物填料板(13)，所述辅助生物填料板(13)通过螺丝(8)固定在生物转盘(4)上，所述生物转盘(4)的圆心处设有固定杆通孔(9)。
3.根据权利要求1所述的一种市政污水生物转盘式处理装置，其特征在于：所述污水池(1)采用钢板构成。
4.根据权利要求1所述的一种市政污水生物转盘式处理装置，其特征在于：所述曝气管(5)采用膜片管式微孔曝气器。
5.根据权利要求2所述的一种市政污水生物转盘式处理装置，其特征在于：所述生物转盘(4)含有多个螺丝孔，所述辅助生物填料板(13)安装数量为3到5个。
6.根据权利要求1所述的一种市政污水生物转盘式处理装置，其特征在于：所述污水池(1)设有排泥设备。
说明书
一种市政污水生物转盘式处理装置
技术领域
本实用新型涉及市政污水处理技术领域，具体为一种市政污水生物转盘式处理装置。
背景技术
随着人类发展，社会的进步，人们的生活水平得到了极大的改善，但在人们生活水平提高的同时，也带来很多副产物，其中生活污水的量越来越多，污水的污染程度也越来越严重，现有的设备处理污水，不能高质量的处理污水，而且还会带来严重的污泥难处置的问题。
实用新型内容
针对以上问题，本实用新型提供了一种市政污水生物转盘式处理装置，能够高效的处理污水，使得处理后的污水BOD和COD含量大幅度降低，能够减少污泥的产量，这样可以有效解决背景技术中的问题。
为实现上述目的，本实用新型提供如下技术方案：一种市政污水生物转盘式处理装置，包括污水池，所述污水池的底端排布有曝气管，所述曝气管的正上方布置有生物转盘，所述生物转盘通过矩形支架固定在污水池的池壁上，所述生物转盘之间通过固定杆串接在一起，每根固定杆上串有5个生物转盘，所述固定杆通过链条与驱动轮连接，所述驱动轮通过转轴与驱动电机相连，所述驱动电机通过固定螺栓固定在平台，所述平台采用焊接的方式焊接在污水池池壁。
作为本实用新型一种优选的技术方案，所述所述生物转盘采用等边三角形布置，所述生物转盘采用PVC生物填料，所述生物转盘侧边安装有3个辅助生物填料板，所述辅助生物填料板通过螺丝固定在生物转盘上，所述生物转盘的圆心处设有固定杆通孔。
作为本实用新型一种优选的技术方案，所述污水池采用钢板构成。
作为本实用新型一种优选的技术方案，所述生物转盘含有多个螺丝孔，所述辅助生物填料板安装数量为3到5个。
作为本实用新型一种优选的技术方案，所述污水池设有排泥设备。
与现有技术相比，本实用新型的有益效果是：该市政污水生物转盘式处理装置采用曝气生物转盘的方式处理污水，可以高效的去除污水中的有机物，而且可以减少污泥量的产生，该设备占地面积小，而且可以减少反应器的使用，节约了施工成本，运用成本。
