申请日2015.05.28
公开(公告)日2015.09.16
IPC分类号F23G5/44
摘要
本实用新型公开了一种焚烧半干污泥和生活垃圾的进料系统，该进料系统主要由上料装置、垃圾储坑和进料抓斗组成。本实用新型提供的进料系统进料适用性广，适用于任何形态、任意种类的垃圾，该进料系统的设置大大减少了前处理的工艺步骤和成本。
权利要求书
1. 一种焚烧半干污泥和生活垃圾的进料系统，其特征在于，所述进料系统主要由上料装置、垃圾储坑和进料抓斗组成;
所述上料装置用于将半干污泥或生活垃圾填充至所述垃圾储坑，所述进料抓斗用于从所述垃圾储坑中将所述半干污泥或生活垃圾抓出并送至一指定装置。
2.如权利要求1所述的焚烧半干污泥和生活垃圾的进料系统，其特征在于，所述垃圾储坑设置不同位置以分别储存所述半干污泥和生活垃圾。
说明书
一种焚烧半干污泥和生活垃圾的进料系统
技术领域
本实用新型涉及半干污泥和生活垃圾协同焚烧的进料系统，尤其是一种利用机械炉排炉协同焚烧半干污泥和生活垃圾的进料系统。
背景技术
随着经济社会的高速发展和城镇化建设的加快，城镇的污水处理量迅速增长，污水处理厂的污泥也急剧增长，据统计中国目前城镇污水处理厂污泥的年产量已超过3000万吨。污泥中含有大量的有机物、丰富的氮磷等营养物、重金属以及病菌和病原菌等，如果不加以处理任其排放，会对环境造成严重的污染。如何有效和经济地处理处置剩余污泥和实现污泥资源化利用已成为一个世界性的环境问题，也是中国面临的一个无法回避的问题。
目前污泥的处理处置方式主要有卫生填埋、土地利用和焚烧等多种，但都存在一定的弊端和不足。卫生填埋可能出现有害物质渗漏对地下水造成污染，且将占用较多的土地资源;土地利用可能出现农产品受污染和社会公众安全问题;焚烧处理的建设和运行成本高。
同时，目前焚烧处理已逐渐成为城市生活垃圾的主要解决方案，能有效实现生活垃圾的无害化、减量化和资源化，中国的垃圾焚烧产业已进入发展的黄金期，各大城市都在新建垃圾焚烧处理项目。如何利用生活垃圾焚烧处理的优势来解决污泥的处理处置问题，成为了行业的研究热点。
因此，国内外开展了污泥与生活垃圾混烧的研究探索以及工程实践。如德国有10座生活垃圾焚烧设施在稳定的掺烧污水污泥，早期污泥掺烧量达到20%～30%，如德Ingolstadt污泥-生活垃圾焚烧厂，污泥干化后形成污泥颗粒与固体废弃物一起在炉排炉炉中混烧。日本约有70%以上的污泥分散到各垃圾焚烧厂掺烧处理，垃圾焚烧炉型包括机械炉排炉和流化床炉排炉，以炉排炉掺烧的企业有日立造船和三菱重工等垃圾焚烧厂，如日本长野垃圾焚烧厂，处理量为180t/d，掺烧脱水污泥量为5%～10%;日本山行县西山村垃圾焚烧厂，处理量为100t/d，掺烧脱水污泥量为5%～10%。
炉排炉技术协同焚烧污泥具有掺烧规模较大、炉排磨损小的优势，从目前的运行及新建案例来看，机械炉排炉炉型处理规模大、对进料适应范围广、运行可靠性更高等，炉排炉掺烧污泥应用逐渐增多。同时，我国垃圾焚烧行业经过多年的发展，以机械炉排炉为主的垃圾焚烧工艺相对完善，并具有一定的规模，而且目前焚烧炉使用较多、且单炉处理容量大的炉型主要是机械炉排焚烧炉，且大量新建项目或规划项目对污泥与垃圾掺烧接口进行了预留设计考虑，垃圾炉排基本具备掺烧污泥的条件。因此开发一种合适的系统和工艺，利用机械炉排炉进行污泥和生活垃圾的协同焚烧，将对城市固体废弃物的减量化处置起到显著的成效。
现有技术中已公开的进料方式包括喷洒进料，而喷洒进料方式对污泥的粒径、杂物的含量都有严格要求，否则喷洒时容易造成设备堵塞，因此大幅度增加了前期处理成本。
实用新型内容
本实用新型提供一种焚烧半干污泥和生活垃圾的进料系统，以解决现有技术中喷洒进料方式具有上述不足的缺陷。
本实用新型的技术方案如下：

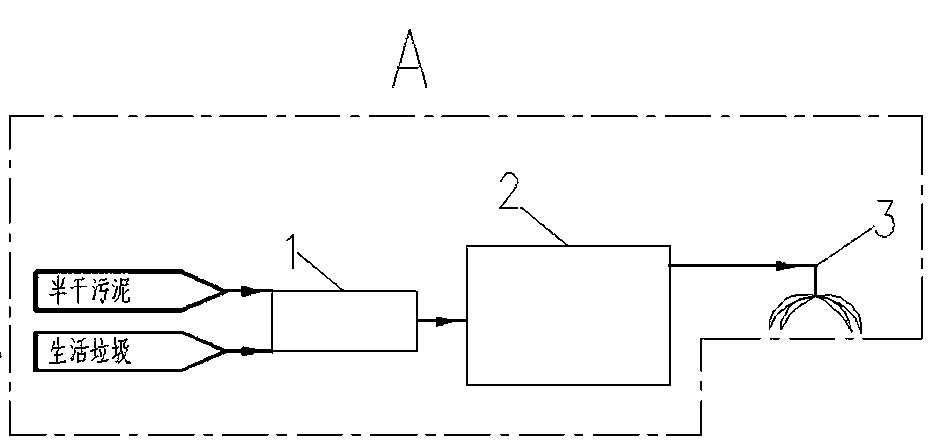

一种焚烧半干污泥和生活垃圾的进料系统，所述进料系统主要由上料装置、垃圾储坑和进料抓斗组成;
所述上料装置用于将半干污泥或生活垃圾填充至所述垃圾储坑，所述进料抓斗用于从所述垃圾储坑中将所述半干污泥或生活垃圾抓出并送至一指定装置。
与现有的喷洒进料相比，本实用新型该进料系统采用抓取进料方式，使本实用新型的进料方式适用于任何形态、任意种类的垃圾，比如袋装的生活垃圾及污泥、未经过粉碎分类的生活垃圾及污泥，前期处理简单，大大节省了前期处理成本;而喷洒进料方式对污泥的粒径、杂物的含量都有严格要求，否则喷洒时容易造成设备堵塞，因此大幅度增加了前期处理成本。本实用新型采用抓斗进料，则不存在上述问题，而且大大简化了前处理过程。
所述垃圾储坑设置不同位置以分别储存半干污泥和生活垃圾。
与现有技术相比，本实用新型的有益效果如下：
本实用新型提供的焚烧半干污泥和生活垃圾的进料系统，其进料适用性广，该进料系统的设置大大减少了前处理的工艺步骤和成本，本实用新型的进料系统适用于任何形态、任意种类的垃圾，比如袋装的生活垃圾及污泥、未经过粉碎分类的生活垃圾及污泥。
