申请日2016.06.22
公开(公告)日2016.12.14
IPC分类号C02F9/14; C02F11/04
摘要
本实用新型涉及一种地埋式污水处理装置，包括依次连通的化粪池、污水处理罐、消毒罐和蓄水池，还包括控制系统，所述污水处理罐上设置有检修装置，所述检修装置与所述控制器电连接，所述检修装置包括顶盖和悬梯，所述顶盖下部设置有液压机构，所述顶盖通过所述液压机构可自动打开和闭合，所述悬梯顶部设置有升降机构，所述悬梯通过所述升降机构自动升降。本实用新型的有益效果为：采用自动升降的检修装置，使得检修工作方便快捷，多个检修装置的设计，可减少检修人员在处理罐内穿行长度，大大提高工作安全性和舒适性。

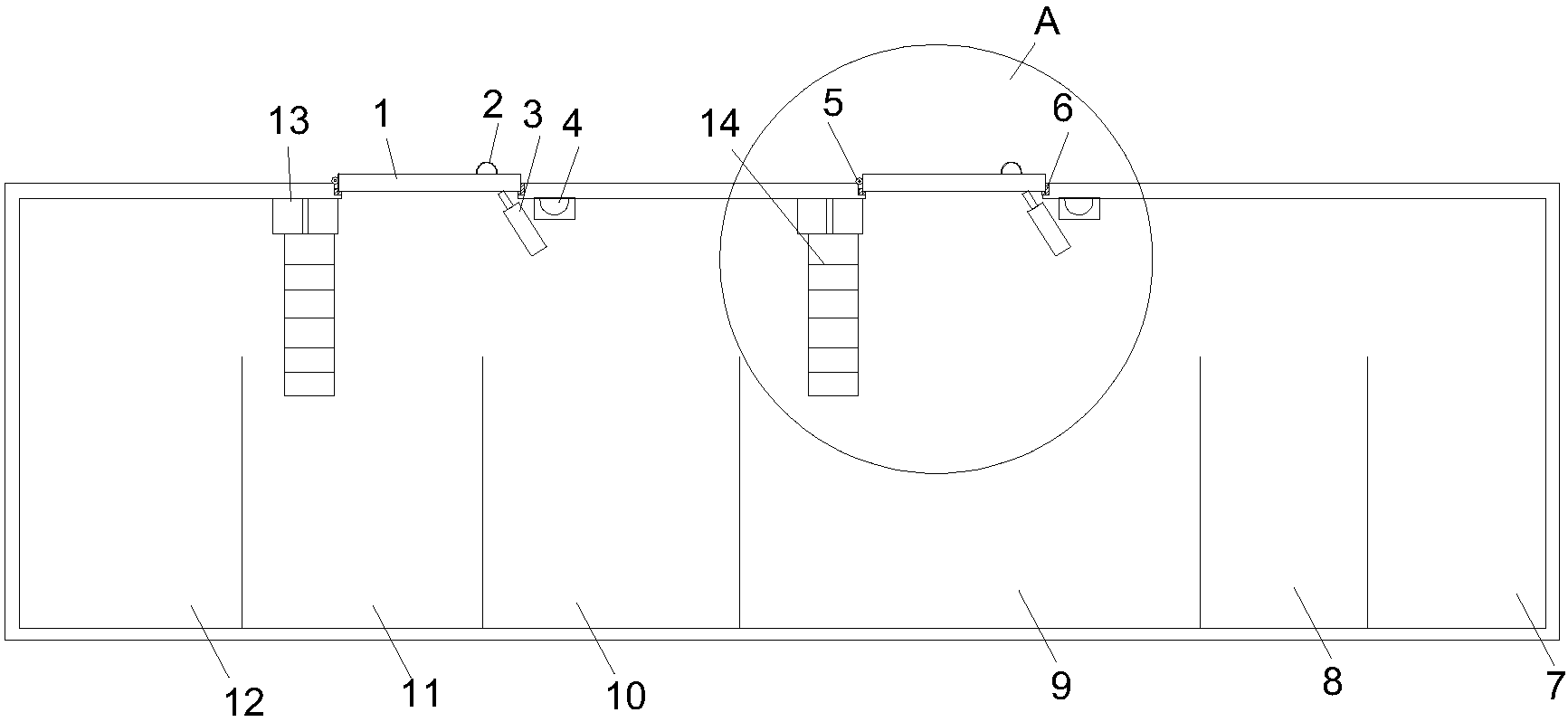

摘要附图
权利要求书
1.一种地埋式污水处理装置，包括依次连通的化粪池、污水处理罐、消毒罐和蓄水池，还包括控制系统，所述污水处理罐设置于地下，所述控制器设置在地上且与所述污水处理罐信号连接，其特征在于：所述污水处理罐上设置有检修装置，所述检修装置与所述控制器电连接。
2.根据权利要求1所述的地埋式污水处理装置，其特征在于：所述检修装置包括顶盖(1)，所述污水处理罐顶部设置有与所述顶盖(1)适配的检修口，所述检修口四周设置有凸台，所述顶盖(1)设置在所述凸台上，且所述顶盖(1)的一端通过转轴(5)与所述凸台铰接，所述顶盖(1)的另一端和所述凸台之间设置有密封件(3)。
3.根据权利要求2所述的地埋式污水处理装置，其特征在于：所述顶盖(1)上还设置有用于将所述顶盖(1)提起和放下的把手(2)。
4.根据权利要求3所述的地埋式污水处理装置，其特征在于：所述顶盖(1)下部设置有液压机构(6)，所述液压机构(6)的一端与所述污水处理罐固定连接，所述液压机构(6)的另一端与所述顶盖(1)固定连接，且所述液压机构(6)与所述控制器电连接。
5.根据权利要求4所述的地埋式污水处理装置，其特征在于：所述液压机构(6)的数量为两个，两个所述液压机构(6)分别设置在所述顶盖(1)掀开侧的两边。
6.根据权利要求5所述的地埋式污水处理装置，其特征在于：所述检修装置还包括直梯(14)，所述直梯(14)设置在所述污水处理罐内，所述污水 处理罐顶部设置有升降机构(13)，所述直梯(14)顶端通过所述升降机构(13)与所述污水处理罐固定连接，所述升降机构(13)与所述控制器电连接。
7.根据权利要求1所述的地埋式污水处理装置，其特征在于：所述污水处理罐内设置有依次连通的沉淀池(12)、氧化池(11)、厌氧池(10)、膜反应池(9)、消毒池(8)和清水池(7)。
8.根据权利要求7所述的地埋式污水处理装置，其特征在于：所述氧化池(11)和所述膜反应池(9)上部均设置有所述检修装置。
9.根据权利要求8所述的地埋式污水处理装置，其特征在于：所述污水处理罐内位于所述检修口旁边设置有照明灯具(4)，所述照明灯具(4)与所述控制器电连接。
10.根据权利要求6所述的地埋式污水处理装置，其特征在于：所述顶盖(1)为方形结构。
说明书
一种地埋式污水处理装置
技术领域
本实用新型属于污水处理技术领域，具体涉及一种地埋式污水处理装置。
背景技术
工业废水和生活污水的处理方式有物理方法、化学方法、生物方法或几种方法的综合使用，由于部分污水处理装置存在有对大自然二次污染的问题，所以研究出全套设备埋于地下的地埋式有机废水处理装置，部件以玻璃钢、不锈钢为主要原料制成，集去除BOD5、COD、NH3-N于一身，具有技术性能稳定可靠，处理效果好，投资省，占地少，维护方便等优点。但是由于全套设备均埋于地下，当发生故障需要维修时，如何能方便快捷的进行维修是一个需要解决的问题。
发明内容
为了解决现有技术存在的上述问题，本实用新型提供了一种设置有检修装置的地埋式污水处理装置，所述检修装置可自动升降，大大便于维修人员进出，使得维修更加方便快捷，通过对多个检修装置的设计，可减少检修人员在处理罐内穿行长度，大大提高工作安全性和舒适性。
本实用新型所采用的技术方案为：一种地埋式污水处理装置，包括依次连通的化粪池、污水处理罐、消毒罐和蓄水池，还包括控制系统，所述污水处理罐设置于地下，所述控制器设置在地上且与所述污水处理罐信号连接，所述污水处理罐上设置有检修装置，所述检修装置与所述控制器电连接。通过所述检修装置可以对所述污水处理罐内的装置进行检修，使得污水处理装置运行更顺畅，提高寿命。
进一步的，所述检修装置包括顶盖，所述污水处理罐顶部设置有与所述顶盖适配的检修口，所述检修口四周设置有凸台，所述顶盖设置在所述凸台上，且所述顶盖的一端通过转轴与所述凸台饺接，所述顶盖的另一端和所述凸台之间设置有密封件。所述顶盖可以绕所述转轴向上向下转动，从而实现与所述检修口的打开和闭合，所述密封件用于防止外来液体流入到污水处理罐内。
进一步的，所述顶盖上设置有用于将所述顶盖提起和放下的把手。当控制器出现问题时，可通过手动将所述顶盖打开。
进一步的，所述顶盖下端设置有液压机构，所述液压机构的一端与所述污水处理罐固定连接，所述液压机构的另一端与所述顶盖固定连接，且所述液压机构与所述控制器电连接。通过所述液压机构将所述顶盖顶起和放下，方便快捷，减少人力消耗。
进一步的，所述液压机构的数量为两个，两个所述液压机构分别设置在所述顶盖掀开侧的两边。
进一步的，所述检修装置还包括直梯，所述直梯设置在所述污水处理罐内，所述污水处理罐顶部设置有升降机构，所述直梯通过所述升降机构与所述污水处理罐固定连接，所述升降机构与所述控制器电连接。所述直梯在所述升降机构的作用下进行升起和降下，便于维修人员安全的进入到所述污水处理罐内。
进一步的，所述污水处理罐内设置有依次连通的沉淀池、氧化池、厌氧池、膜反应池、消毒池和清水池。
进一步的，所述氧化池和所述膜反应池均设置有所述检修装置。
进一步的，所述污水处理罐内位于所述检修口旁边设置有照明灯具，所述照明灯具与所述控制器电连接。
进一步的，所述顶盖为方形结构。
本实用新型的有益效果为：
1、本实用新型采用自动打开和闭合的顶盖，大大提高检修工作的便利性，当顶盖很大很重时，无需多人操作，节约人力，使得维修工作安全性也进一步提高。
2、本实用新型采用可自动升降的直梯，当顶盖打开后直梯在升降机构的驱动下可自动下降和提升，便于维修人员快速进入到污水处理罐内进行维修，提高维修效率，使得维修人员进入更方便。
3、本实用新型污水处理罐内设置照明装置，在维修时提供照明，大大提高工作环境的舒适性，且安全性进一步提高。
4、本实用新型采用设置多个检修装置，减少维修人员在污水处理罐内穿行长度，方便维修人员快速到达检修位置，而且还提高了工作舒适度，避免了从不同处理池之间的翻越工作。
