申请日2015.05.28
公开(公告)日2015.10.07
IPC分类号E03F1/00
摘要
本实用新型公开了一种真空污水提升装置，包括污水收集箱、第一管道和第二管道，其特征在于，所述的污水收集箱设有进污口、水位控制电极、排气口和梯形结构端面，所述的第一管道底端与污水收集箱连接，所述第一管道设有第一真空无阻排污阀、第二真空无阻排污阀、第一球阀和第一活接，第一管道的另一端连接于三通，所述的第二管道底端与污水收集箱连接，第二管道上设有第三真空无阻排污阀、第二球阀和第二活接，第二管道上端与三通连接。本实用新型的有益效果在于提供一种可快速排污水、低故障率的真空污水提升装置。
权利要求书
1.一种真空污水提升装置，包括污水收集箱、第一管道和第二管道，其特征在于，所述的污水收集箱设有进污口、水位控制电极、排气口和梯形结构端面，所述的第一管道底端与污水收集箱连接，所述第一管道设有第一真空无阻排污阀、第二真空无阻排污阀、第一球阀和第一活接，第一管道的另一端连接于三通，所述的第二管道底端与污水收集箱连接，第二管道上设有第三真空无阻排污阀、第二球阀和第二活接，第二管道上端与三通连接。
2.根据权利要求1所述的一种真空污水提升装置，其特征在于，所述的进污口设在污水收集箱左边，水位控制电极设在污水收集箱左上部位，排气口设在污水收集箱上部在第一管道和第二管道之间，梯形结构端面设在污水收集箱底部。
3.根据权利要求1所述的一种真空污水提升装置，其特征在于，所述的第一管道、第二管道与系统排水管道连接前，做肘型管路，防止系统排水管道的污水回流。
4.根据权利要求1所述的一种真空污水提升装置，其特征在于，所述的第一管道和第二管道插入污水收集箱的底部直到梯形结构端面。
5.根据权利要求1所述的一种真空污水提升装置，其特征在于，所述的三通为45°三通。
6.根据权利要求1所述的一种真空污水提升装置，其特征在于，所述的第一真空无阻排污阀、第二真空无阻排污阀与第一球阀之间使用活接连接。
7.根据权利要求1所述的一种真空污水提升装置，其特征在于，所述的第二球阀与第三真空无阻排污阀之间使用活接连接。
说明书
一种真空污水提升装置
技术领域
本实用新型专利涉及一种污水提升装置，特别是涉及一种真空污水提升装置。
背景技术
真空污水提升装置是借助电磁阀或压缩空气打开阀门，从而实现排放污水的装置，现有真空污水提升装置的大部分都是由单管道，管道中只有单一的阀门，经常出现因阀门关不住，造成真空泄漏而致使真空系统崩溃;或阀门被堵塞，造成污水排不掉而致使排水系统瘫痪。
实用新型内容
本实用新型所要求解决的技术问题是提供一种用于双管道的重力流与真空结合式排水系统的真空污水提升装置。

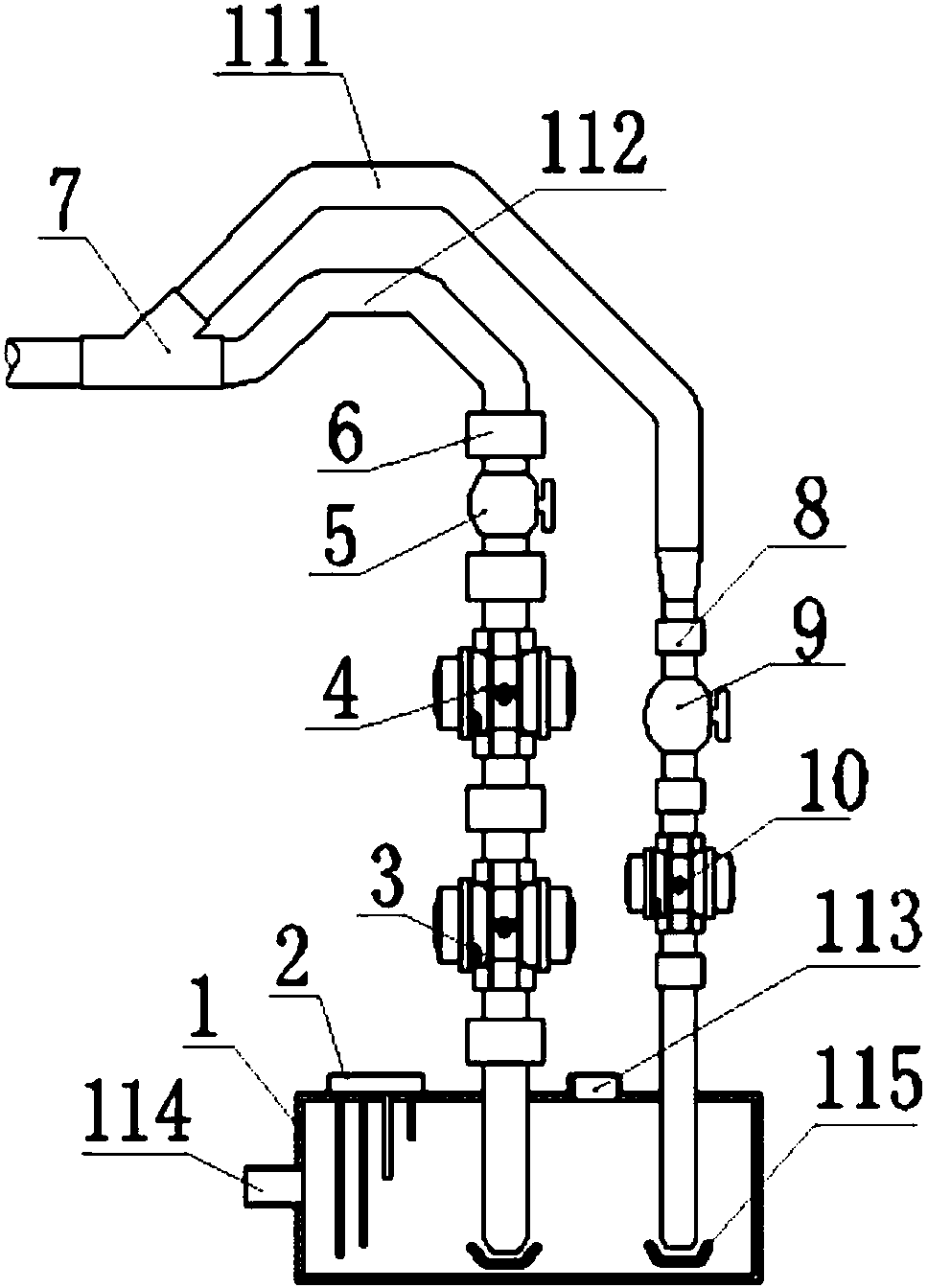

本实用新型是通过以下技术方案来解决上述问题：一种真空污水提升装置，包括污水收集箱、第一管道和第二管道，其特征在于，所述的污水收集箱设有进污口、水位控制电极、排气口和梯形结构端面，所述的第一管道底端与污水收集箱连接，所述第一管道设有第一真空无阻排污阀、第二真空无阻排污阀、第一球阀和第一活接，第一管道的另一端连接于三通，所述的第二管道底端与污水收集箱连接，第二管道上设有第三真空无阻排污阀、第二球阀和第二活接，第二管道上端与三通连接。
优选的，所述的进污口设在污水收集箱左边，水位控制电极设在污水收集箱左上部位，排气口设在污水收集箱上部在第一管道和第二管道之间，梯形结构端面设在污水收集箱底部。
优选的，所述的第一管道、第二管道与系统排水管道连接前，做肘型管路，防止系统排水管道的污水回流。
优选的，所述的第一管道和第二管道插入污水收集箱的底部直到梯形结构端面。
优选的，所述的三通为45°三通。
优选的，所述的第一真空无阻排污阀、第二真空无阻排污阀与第一球阀之间使用活接连接。
优选的，所述的第二球阀与第三真空无阻排污阀之间使用活接连接。
与现有技术相比，本实用新型具有以下有益效果：
1：第一管道、第二管道与系统排水管道连接前，做肘型管路，防止系统排水管道的污水回流。
2：第一管道、第二管道插入污水收集箱底部的管端，端面为梯形结构，增大排污口的面积，从而不易被堵塞。
3：采用两个串联的真空无阻排污阀排水，当一个阀堵塞时，另一个阀可关闭管路，不会造成真空泄漏而致使真空系统崩溃;当水位继续提升到高水位时，两条管道的真空无阻排污阀同时打开，加快排污速度，或则第一管道的真空无阻排污阀堵塞后，第二管道的真空无阻排污阀打开，不会造成污水排不掉而致使排水系统崩溃，从而降低了真空排水系统的故障率。
