申请日2016.06.22
公开(公告)日2017.05.03
IPC分类号G01N1/14
摘要
本实用新型公开了一种废水取样装置，包括自动控制模块、水泵和废水取样瓶，所述自动控制模块与所述水泵连接，用于控制设置在废水取样点的水泵对所述取样点的废水进行定量抽取，并将抽取后的废水流入所述废水取样瓶。所述废水取样装置，通过采用自动控制模块控制水泵进行废水的取样收集，无需人工进行废水采集，相比自动采样器成本低廉，制作简单、容易操作，节约了人力成本。

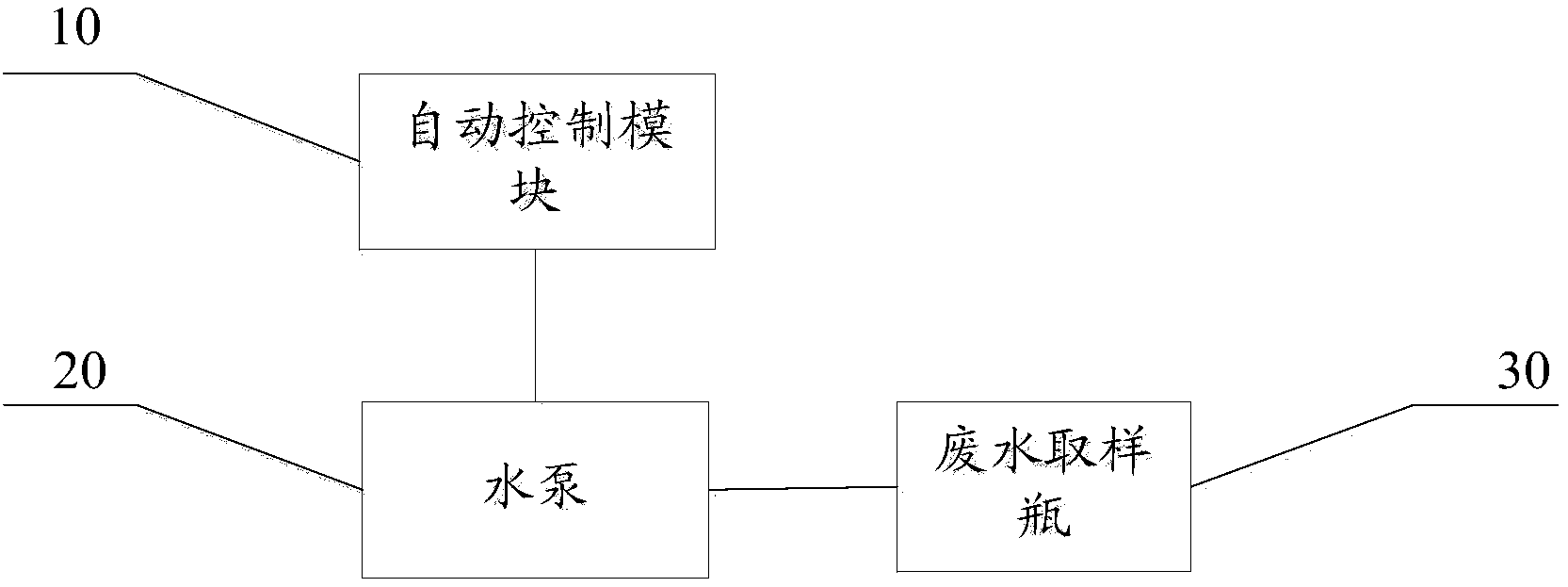

摘要附图
权利要求书
1.一种废水取样装置，其特征在于，包括自动控制模块、水泵和废水取样瓶，所述自动控制模块与所述水泵连接，用于控制设置在废水取样点的所述水泵对所述取样点的废水进行定量抽取，并将抽取后的废水流入所述废水取样瓶，还包括支架，所述支架设置在所述废水取样点，所述自动控制模块、所述水泵和所述废水取样瓶安装在所述支架上，所述自动控制模块包括单片机，所述单片机用于控制所述水泵的启动和关闭。
2.如权利要求1所述的废水取样装置，其特征在于，还包括具有多个出口的分流阀，每一所述分流阀的出口处连接一个所述废水取样瓶，所述分流阀的入口与所述水泵的出口连接，所述自动控制模块与所述分流阀连接，用于控制所述分流阀的出口的开通和关闭。
3.如权利要求2所述的废水取样装置，其特征在于，还包括电源模块，所述电源模块为蓄电池或太阳能电池，用于为所述自动控制模块和所述水泵提供电能。
4.如权利要求3所述的废水取样装置，其特征在于，还包括通信模块，所述通信模块与所述自动控制模块连接，用于将接收到的取水命令发送到所述自动控制模块，或在所述废水取样瓶的废水收集完毕后发送取样完毕信息。
5.如权利要求4所述的废水取样装置，其特征在于，所述通信模块为WIFI模块。
6.如权利要求5所述的废水取样装置，其特征在于，还包括设置在所述支架底部的多个轮子。
说明书
一种废水取样装置
技术领域
本实用新型涉及工业废水处理技术领域，特别是涉及一种废水取样装置。
背景技术
随着社会的不断发展进步，工业废水的产生量越来越多，而对于不同种类的工业废水的处理，由于其中含有的物质的不同方式不同。
对于大型的废水处理厂而言，由于其专业程度高，一般都全部采用自动化进行处理，即采用机器人或者其它的精密仪器进行废水的采样和分析。但是很多中型、小型或微型的企业在生产的过程中，也会产生废水，如果也采用类似大型废水处理厂中的精密仪器，进行全自动化的废水采样、分析，花费成本会非常高，甚至于根本就无力负担，而如果采用人工进行废水的采集，一方面，由于废水采集之地一般不适合工人长期工作，有害身心健康，另一方面，会额外增加人力成本，加重企业负担。
实用新型内容
本实用新型的目的是提供一种废水取样装置，自动对废水进行采集，减少了人力支出。
为解决上述技术问题，本实用新型实施例提供了一种废水取样装置，包括自动控制模块、水泵和废水取样瓶，所述自动控制模块与所述水泵连接，用于控制设置在废水取样点的所述水泵对所述取样点的废水进行定量抽取，并将抽取后的废水流入所述废水取样瓶，还包括支架，所述支架设置在所述废水取样点，所述自动控制模块、所述水泵和所述废水取样瓶安装在所述支架上，所述自动控制模块包括单片机，所述单片机用于控制所述水泵的启动和关闭。
其中，还包括具有多个出口的分流阀，每一所述分流阀的出口处连接一个所述废水取样瓶，所述分流阀的入口与所述水泵的出口连接，所述自动控制模块与所述分流阀连接，用于控制所述分流阀的出口的开通和关闭。
其中，还包括电源模块，所述电源模块为蓄电池或太阳能电池，用于为所述自动控制模块和所述水泵提供电能。
其中，还包括通信模块，所述通信模块与所述自动控制模块连接，用于将接收到的取水命令发送到所述自动控制模块，或在所述废水取样瓶的废水收集完毕后发送取样完毕信息。
其中，所述通信模块为WIFI模块。
其中，还包括设置在所述支架底部的多个轮子。
与现有技术相比，本实用新型实施例所提供的废水取样装置具有以下优点：
本实用新型实施例所提供的废水取样装置，包括自动控制模块、水泵和废水取样瓶，所述自动控制模块与所述水泵连接，用于控制设置在废水取样点的水泵对所述取样点的废水进行定量抽取，并将抽取后的废水流入所述废水取样瓶，还包括支架，所述支架设置在所述废水取样点，所述自动控制模块、所述水泵和所述废水取样瓶安装在所述支架上，所述自动控制模块包括单片机，所述单片机用于控制所述水泵的启动和关闭。
所述废水取样装置，通过采用自动控制模块控制水泵进行废水的取样收集，无需人工进行废水采集，相比自动采样器成本低廉，制作简单、容易操作，节约了人力成本。
