申请日2016.07.26
公开(公告)日2017.01.18
IPC分类号C02F9/14
摘要

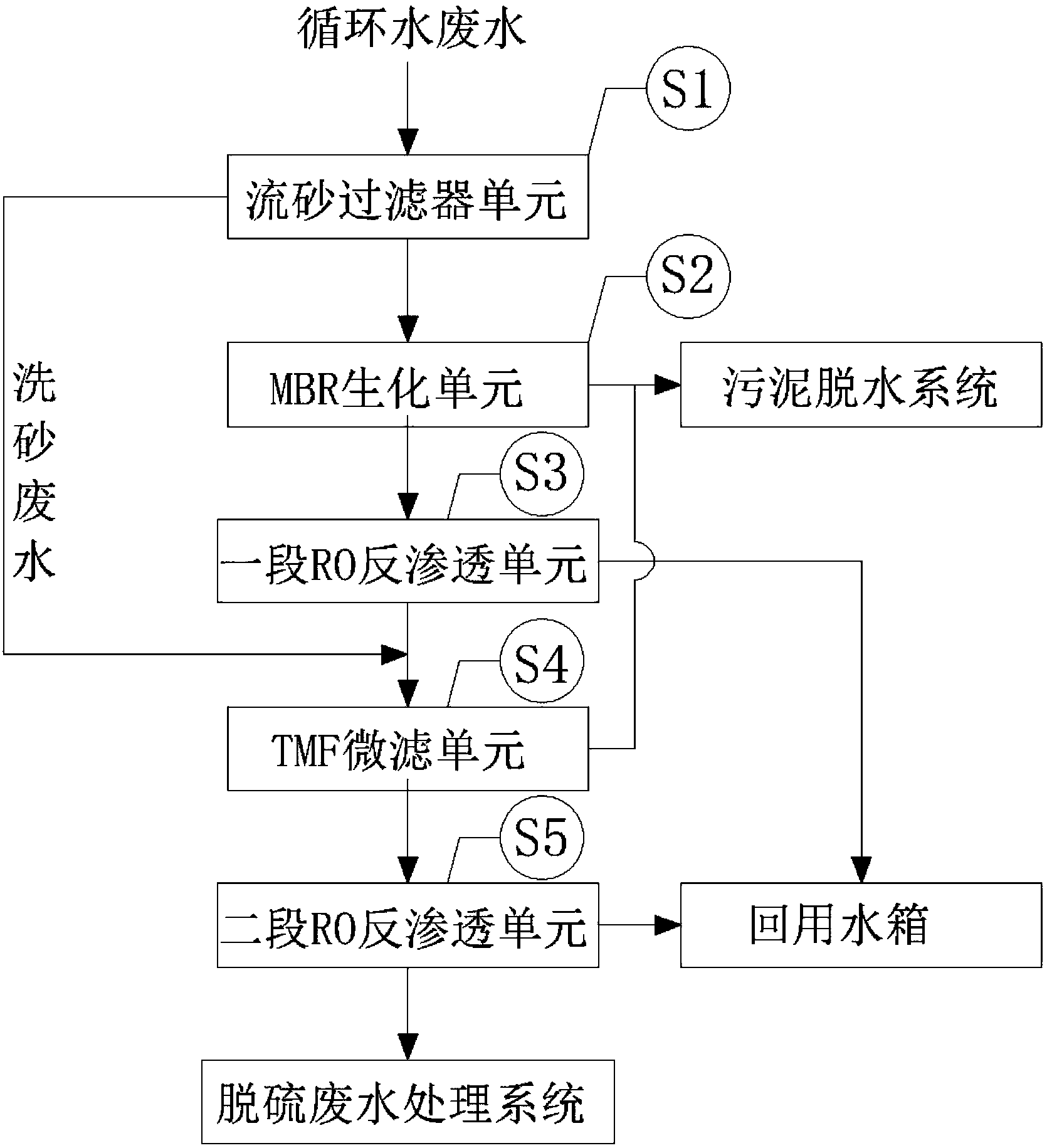

本实用涉及一种电厂高COD循环水外排废水预处理装置，解决了现有技术的不足，技术方案为：流砂过滤器单元的洗砂废水端与TMF微滤单元的输入端连接，流砂过滤器单元的输出端与MBR生化单元的输入端连接，MBR生化单元的污泥输出端与污泥脱水系统的输入端连接，MBR生化单元的输出端与一段RO反渗透单元的输入端连接，一段RO反渗透单元的淡水输出端与回用水箱连接，一段RO反渗透单元的浓水输出端与TMF微滤单元的输入端连接，TMF微滤单元的输出端与二段RO反渗透单元的输入端连接，TMF微滤单元的污泥输出端与污泥脱水系统的输入端连接，二段RO反渗透单元的淡水输出端与回用水箱连接，二段RO反渗透单元的浓水输出端与脱硫废水处理系统连接。
权利要求书
1.一种电厂高COD循环水外排废水预处理装置，对循环水废水进行处理后输送至脱硫废水处理系统，其特征在于：包括调节池、流砂过滤器单元、MBR生化单元、一段RO反渗透单元、TMF微滤单元、二段RO反渗透单元、回用水箱和污泥脱水系统，所述循环水废水通过调节池与所述流砂过滤器单元连接，所述流砂过滤器单元的洗砂废水端与所述TMF微滤单元的输入端连接，流砂过滤器单元的输出端与所述MBR生化单元的输入端连接，MBR生化单元的污泥输出端与所述污泥脱水系统的输入端连接，MBR生化单元的输出端与一段RO反渗透单元的输入端连接，一段RO反渗透单元的淡水输出端与回用水箱连接，一段RO反渗透单元的浓水输出端与所述TMF微滤单元的输入端连接，TMF微滤单元的输出端与二段RO反渗透单元的输入端连接，TMF微滤单元的污泥输出端与所述污泥脱水系统的输入端连接，二段RO反渗透单元的淡水输出端与所述回用水箱连接，二段RO反渗透单元的浓水输出端与脱硫废水处理系统连接。
2.根据权利要求1所述的电厂高COD循环水外排废水预处理装置，其特征在于：流砂过滤器单元包括废水提升泵、流砂过滤器和空压机，所述调节池的输出端通过废水提升泵与流砂过滤器的输入端连接，空压机与所述流砂过滤器空气输入端连接，流砂过滤器的洗砂废水端与所述TMF微滤单元的输入端连接，流砂过滤器的输出端与所述MBR生化单元的输入端连接。
3.根据权利要求2所述的电厂高COD循环水外排废水预处理装置，其特征在于：所述MBR生化单元包括MBR生化池、MBR吸抽泵和罗茨风机，所述MBR生化池的输入端与流砂过滤器的输出端连接，MBR生化池的空气输入端与所述罗茨风机连接，MBR生化池的输出端通过MBR吸抽泵与一段RO反渗透单元的输入端连接，MBR生化池的污泥输出端与所述污泥脱水系统的输入端连接。
4.根据权利要求3所述的电厂高COD循环水外排废水预处理装置，其特征在于：所述一段RO反渗透单元包括一段RO水箱、一段RO给水泵、一段RO保安过滤器、一段RO增压泵和一段RO反渗透膜，所述一段RO水箱的输入端通过MBR吸抽泵与MBR生化池的输出端连接，一段RO水箱的输出端依次通过一段RO保安过滤器和一段RO增压泵与一段RO反渗透膜的输入端连接，一段RO反渗透膜的淡水输出端与回用水箱连接，一段RO反渗透膜的浓水输出端与所述TMF微滤单元的输入端连接。
5.根据权利要求4所述的电厂高COD循环水外排废水预处理装置，其特征在于：所述TMF微滤单元包括TMF反应箱、TMF浓缩水箱、TMF循环泵、TMF微滤装置和TMF产水箱，TMF反应箱的输入端与一段RO反渗透膜的浓水输出端连接，TMF反应箱的输出端与TMF浓缩水箱连接，TMF浓缩水箱的污泥输出端与所述污泥脱水系统的输入端连接，TMF浓缩水箱的输出端依次通过TMF循环泵和TMF微滤装置与TMF产水箱的输入端连接，TMF产水箱的输出端与二段RO反渗透单元的输入端连接。
6.根据权利要求5所述的电厂高COD循环水外排废水预处理装置，其特征在于：所述二段RO反渗透单元包括二段RO给水泵、二段RO保安过滤器、二段RO增压泵和二段RO反渗透膜，所述TMF产水箱的输出端依次通过二段RO给水泵、二段RO保安过滤器和二段RO增压泵与所述二段RO反渗透膜的输入端，二段RO反渗透膜的淡水输出端与所述回用水箱连接，二段RO反渗透膜的浓水输出端与脱硫废水处理系统连接。
7.根据权利要求1或2或3或4或5所述的电厂高COD循环水外排废水预处理装置，其特征在于：所述污泥脱水系统包括污泥输送泵、污泥浓缩池、污泥泵和污泥脱水机，所述TMF微滤单元的污泥输出端和MBR生化单元的污泥输出端均通过污泥输送泵与污泥浓缩池的输入端连接，污泥浓缩池的输出端通过污泥泵与所述污泥脱水机连接。
说明书
电厂高COD循环水外排废水预处理装置
技术领域
本实用新型涉及一种工业废水处理领域，特别涉及一种电厂高COD循环水外排废水预处理装置。
背景技术
随着我国水资源的紧张和环境保护要求的提高，电厂所面临的水资源问题和环境问题日益突出，优化电厂废水处理工艺与技术，实现废水资源化，其社会效益与经济效益的意义非常深远。
我国热电厂循环水外排废水处理面临的问题：
1.淡水资源日益紧张，浓缩倍数增加：循环废水浓缩倍数能达到4-5倍，导致外排废水中的COD、盐分、硬度大幅提高，给后续处理带来难度;
2.环保要求日益严格：要求达到零排放，外排废水实现全部回用;
3.原水水质不断恶化：进一步提高外排废水中的COD、盐分、硬度，同时循环水中添加大量的药剂。因此开发一种处理能力更大，占地小、有效地提升了COD去除效果、出水悬浮物低，水质好、不需要投加聚丙烯酰胺等絮凝剂，避免了使用普通沉淀池需要投加絮凝剂的电厂高COD循环水外排废水预处理装置势在必行。
实用新型内容
本实用新型的目的在于解决上述现有技术外排废水中的COD、盐分、硬度大幅提高，给后续处理带来难度、循环水中添加大量的药剂的问题，提供了一种电厂高COD循环水外排废水预处理装置。
本实用新型解决其技术问题所采用的技术方案是：一种电厂高COD循环水外排废水预处理装置，对循环水废水进行处理后输送至脱硫废水处理系统，包括调节池、流砂过滤器单元、MBR生化单元、一段RO反渗透单元、TMF微滤单元、二段RO反渗透单元、回用水箱和污泥脱水系统，所述循环水废水通过调节池与所述流砂过滤器单元连接，所述流砂过滤器单元的洗砂废水端与所述TMF微滤单元的输入端连接，流砂过滤器单元的输出端与所述MBR生化单元的输入端连接，MBR生化单元的污泥输出端与所述污泥脱水系统的输入端连接，MBR生化单元的输出端与一段RO反渗透单元的输入端连接，一段RO反渗透单元的淡水输出端与回用水箱连接，一段RO反渗透单元的浓水输出端与所述TMF微滤单元的输入端连接，TMF微滤单元的输出端与二段RO反渗透单元的输入端连接，TMF微滤单元的污泥输出端与所述污泥脱水系统的输入端连接，二段RO反渗透单元的淡水输出端与所述回用水箱连接，二段RO反渗透单元的浓水输出端与脱硫废水处理系统连接。本实用新型采用流砂过滤器去除废水中大部分悬浮物、胶体以及部分COD;采用MBR生化系统去除废水中绝大部分的COD;采用TMF微滤系统进一步去除废水中悬浮物、胶体以及部分COD，同时去除废水中大部分硬度;采用一段RO反渗透系统将废水浓缩减量，淡水达到回用水标准;二段RO反渗透系统进一步对废水进行浓缩，淡水达到回用水标准;本实用新型处理能力更大，占地小、有效地提升了COD去除效果、出水悬浮物低，水质好、不需要投加聚丙烯酰胺等絮凝剂，避免了使用普通沉淀池需要投加絮凝剂。
作为优选，流砂过滤器单元包括废水提升泵、流砂过滤器和空压机，所述调节池的输出端通过废水提升泵与流砂过滤器的输入端连接，空压机与所述流砂过滤器空气输入端连接，流砂过滤器的洗砂废水端与所述TMF微滤单元的输入端连接，流砂过滤器的输出端与所述MBR生化单元的输入端连接。通过本机构，可以对石英砂过滤层进行连续清洗，用于防止石英砂过滤层板结;通过空压机给空气提升泵供气，将脏砂提升至连续洗砂机进行清洗，脏砂洗干净后沉降至过滤砂层表面，同时连续排出洗砂废水，该步骤防止悬浮物、胶体、COD等物质在流砂过滤器内积累;
作为优选，所述MBR生化单元包括MBR生化池、MBR吸抽泵和罗茨风机，所述MBR生化池的输入端与流砂过滤器的输出端连接，MBR生化池的空气输入端与所述罗茨风机连接，MBR生化池的输出端通过MBR吸抽泵与一段RO反渗透单元的输入端连接，MBR生化池的污泥输出端与所述污泥脱水系统的输入端连接。对MBR生化系统进行曝气，以便细菌降解COD，同时MBR膜在曝气后水的湍流作用下，相互摩擦，将MBR膜表面污物清除;在长期运行后，MBR膜表面会被不易清洗的污物附着，造成膜通量下降，通过MBR清洗系统对MBR膜进行定期清洗，保证MBR膜通量。
作为优选，所述一段RO反渗透单元包括一段RO水箱、一段RO给水泵、一段RO保安过滤器、一段RO增压泵和一段RO反渗透膜，所述一段RO水箱的输入端通过MBR吸抽泵与MBR生化池的输出端连接，一段RO水箱的输出端依次通过一段RO保安过滤器和一段RO增压泵与一段RO反渗透膜的输入端连接，一段RO反渗透膜的淡水输出端与回用水箱连接，一段RO反渗透膜的浓水输出端与所述TMF微滤单元的输入端连接。通过保安过滤器的过滤，去除废水中浊度1度以上的微粒物，保护后段的RO膜组件稳定运行。
作为优选，所述TMF微滤单元包括TMF反应箱、TMF浓缩水箱、TMF循环泵、TMF微滤装置和TMF产水箱，TMF反应箱的输入端与一段RO反渗透膜的浓水输出端连接，TMF反应箱的输出端与TMF浓缩水箱连接，TMF浓缩水箱的污泥输出端与所述污泥脱水系统的输入端连接，TMF浓缩水箱的输出端依次通过TMF循环泵和TMF微滤装置与TMF产水箱的输入端连接，TMF产水箱的输出端与二段RO反渗透单元的输入端连接。通过TMF管式微滤去除硬度、悬浮物、COD，出水水质稳定，而且不需要投加聚丙烯酰胺等絮凝剂，避免了使用普通沉淀池需要投加絮凝剂，絮凝剂残留在水中，极易导致后段RO反渗透膜污堵。
作为优选，所述二段RO反渗透单元包括二段RO给水泵、二段RO保安过滤器、二段RO增压泵和二段RO反渗透膜，所述TMF产水箱的输出端依次通过二段RO给水泵、二段RO保安过滤器和二段RO增压泵与所述二段RO反渗透膜的输入端，二段RO反渗透膜的淡水输出端与所述回用水箱连接，二段RO反渗透膜的浓水输出端与脱硫废水处理系统连接。
作为优选，所述污泥脱水系统包括污泥输送泵、污泥浓缩池、污泥泵和污泥脱水机，所述TMF微滤单元的污泥输出端和MBR生化单元的污泥输出端均通过污泥输送泵与污泥浓缩池的输入端连接，污泥浓缩池的输出端通过污泥泵与所述污泥脱水机连接。
本实用新型的实质性效果是：通过流砂过滤器去除废水中的悬浮物和胶体，比传统的沉淀和石英砂过滤器处理能力更大，占地小，且产生较少量的洗砂水，不存在砂层板结的问题;通过MBR工艺大幅度降低COD，该工艺容积符合大，MLSS浓度高，不需要二沉池，有效地提升了COD去除效果和减少了占地，同时该工艺出水悬浮物低，水质好，为后段RO浓缩稳定运行创造了条件。通过TMF管式微滤去除硬度、悬浮物、COD，出水水质稳定，而且不需要投加聚丙烯酰胺等絮凝剂，避免了使用普通沉淀池需要投加絮凝剂，絮凝剂残留在水中，极易导致后段RO反渗透膜污堵。
