申请日2015.05.28
公开(公告)日2015.10.21
IPC分类号F24H9/20; F24H9/00
摘要
本实用新型涉及一种淋浴废水余热回收利用和电磁阀排空结构，所述结构包括换热器、水泵、蒸发器和电磁阀，所述的换热器包括金属导热管、外侧软塑料管和螺旋导向管，所述的螺旋导向管等间隔均匀缠绕在金属导热管外表面，所述电磁阀的一端设有自来水进水口，所述水泵的一端设有废水收集池，所述蒸发器的一端设有废水出口。本实用新型提出的淋浴废水余热回收利用和电磁阀排空结构具有简单实用、易拆装、换热效果高，节约水资源，使用寿命长等特点，具有较高的技术效益。
权利要求书
1.一种淋浴废水余热回收利用和电磁阀排空结构，所述结构包括换热器、 水泵、蒸发器和电磁阀，其特征在于，所述的换热器包括金属导热管、外侧软 塑料管和螺旋导向管，所述的螺旋导向管等间隔均匀缠绕在金属导热管外表面， 所述的电磁阀的一端设有自来水进水口，所述的水泵的一端设有废水收集池， 所述的蒸发器的一端设有废水出口。
2.根据权利要求1所述的一种淋浴废水余热回收利用和电磁阀排空结构， 其特征在于所述的螺旋导向管可采用进行过防腐蚀处理的塑料管。
3.根据权利要求1所述的一种淋浴废水余热回收利用和电磁阀排空结构， 其特征在于所述的电磁阀旁还安装有微处理控制单元。
说明书
一种淋浴废水余热回收利用和电磁阀排空结构
技术领域
本实用新型涉及一种淋浴废水余热回收利用和电磁阀排空结构。属于机电 一体化技术领域，适用于一些对制热效率，节能效果要求较高，并能有效解决 管道的冻堵的电热水器中淋浴废水余热回收利用和电磁阀排空结构的选择。
背景技术
热水器早已进入千家万户，在人们日常生活中扮演着十分重要的角色。为 了节能和节水，大部分家庭洗澡都采用淋浴，淋浴时是将冷的自来水加热到42℃ 左右供人使用，但淋浴后废水的温度还有35℃左右，这些含有大量热能的废水 将直接通过下水道排放，浪费很大。如果能将淋浴废水中的热量回收用于加热 自来水，则可以大大降低热水器的能量消耗。
换热器是热交换装置的最关键零件，国内外多数换热设备使用的是圆管、 椭圆管。由于这种类型的管道内壁面始终平行轴线，使得流体通过时不易形成 紊流，影响了流体与管道内壁面的热交换。水流在传统的光滑金属管式换热器， 内流动时，往往以层流的形式出现，水流的温度梯度较大。
淋浴废水通过换热器进行回收利用后，因为水泵内部充满空气，还有些一 定量的积水留在管道中，会滋生细菌，尤其在温度较低的冬天，管道中预留的 积水会冻堵管道，管道使用寿命短，也会导致下次使用热水器时，因为水泵内 部充满空气，即使废水收集器有一定的积水，也不能被水泵彻底排出，所以必 须设计一个装置来解决这一问题。为此我们发明了一个淋浴废水余热回收利用 和电磁阀排空结构，通过结构中的电磁阀连接自来水和水泵。使用时，电磁阀 受微处理控制单元控制先打开2秒钟，让管内的空气在自来水的冲击下排空， 电磁阀关闭后，水泵就可以顺利将水排出。
综上所述，为解决现有技术中管道内留有积水、换热效果不明显、热交换 效率低等问题，目前亟需发明一种简单实用、易拆装、换热效果高，节约水资 源，使用寿命长，能解决管道的冻堵问题的淋浴废水余热回收利用和电磁阀排 空结构。
实用新型内容
本实用新型提出一种淋浴废水余热回收利用和电磁阀排空结构，解决现有 技术中管道内留有积水、换热效果不明显、热交换效率低等问题。
本实用新型的技术方案是这样实现的：

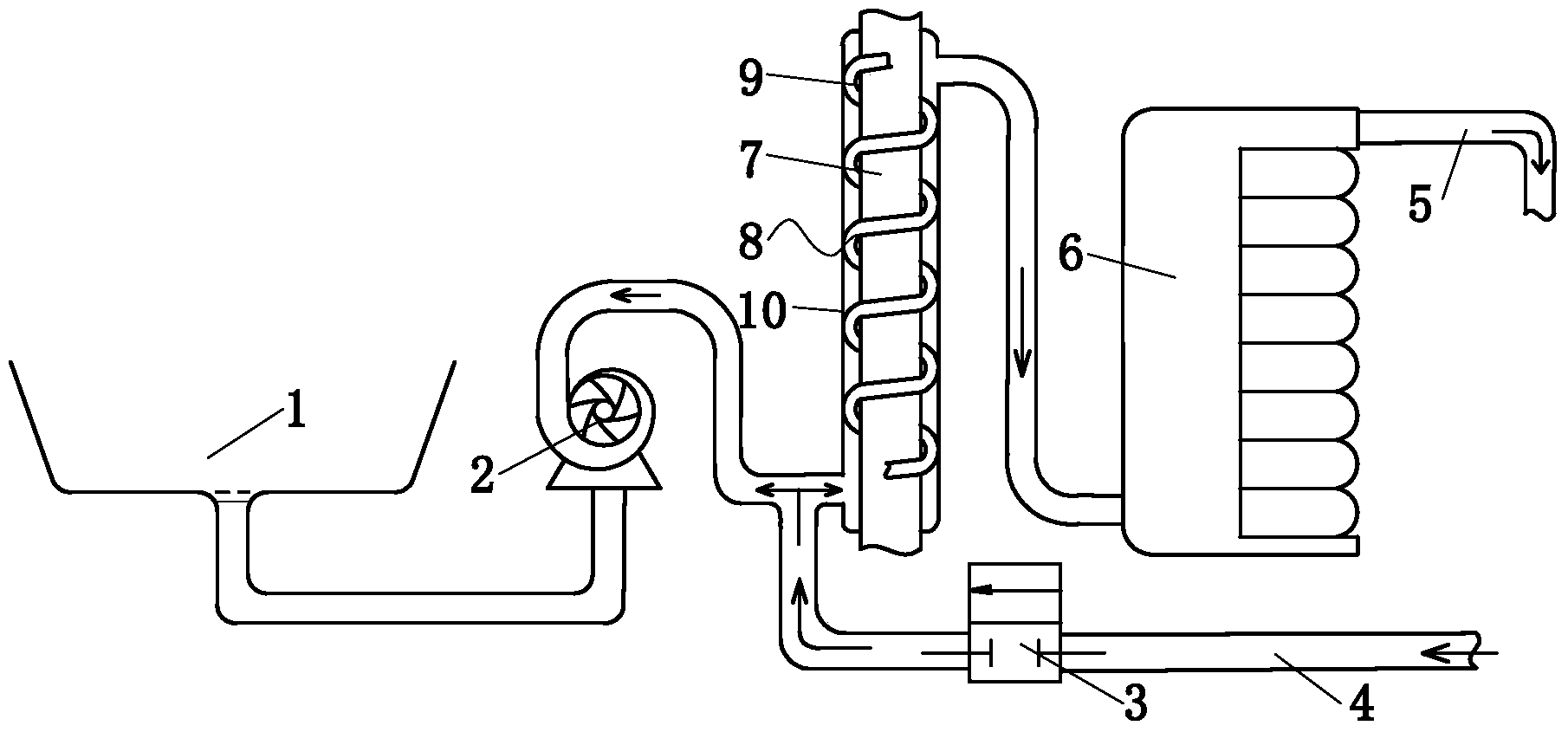

一种淋浴废水余热回收利用和电磁阀排空结构，所述结构包括换热器、水 泵、蒸发器和电磁阀，其特征在于，所述的换热器包括金属导热管、外侧软塑 料管和螺旋导向管，所述的螺旋导向管等间隔均匀缠绕在金属导热管外表面， 所述的电磁阀的一端设有自来水进水口，所述的水泵的一端设有废水收集池， 所述的蒸发器的一端设有废水出口。
进一步地，所述的螺旋导向管可采用进行过防腐蚀处理的塑料管。
所述的电磁阀旁还安装有微处理控制单元。
本实用新型具有以下的特点和有益效果：
本实用新型在金属导热管外缠绕一条塑料螺旋导向管，将水流由原来的直 线流动导向成螺旋流动，因为水的总流量没有改变，螺旋运动后，水流的流程 增加，流速必然也增加，强化了紊流效果，提高换热效果，极大增加水流的紊 流特性，节约水资源，并能实现对淋浴废水热量的回收利用。
并在结构中增加电磁阀来连接自来水和水泵。使用时，电磁阀受微处理控 制单元控制先打开2秒钟，管内的空气在自来水的冲击下将被排空，电磁阀关 闭后，水泵就可以顺利将水排出，有效地能解决冬天管道的冻堵问题，简单实 用，安装方便，使用寿命长。
