申请日2016.06.22
公开(公告)日2017.05.03
IPC分类号C02F1/00
摘要
本实用新型公开了一种高效污水处理装置，包括污水收集箱，所述污水收集箱的内部上端侧面贯穿连接有进水管，所述污水收集箱内的中部安装有除污层，所述除污层的上表面的两侧安装有滑道，所述滑块套接在滑道内，所述刮污板的中部设有驱动伸缩杆，除污层在远离驱动机的一端下方设有出污口，所述污水收集箱的内腔底端通过连接管连接污水处理箱的内腔上端，所述污水处理箱内的中部安装有过滤层，所述过滤层的下表面设有过滤管，所述过滤管下表面连接有积水层，该污水处理器采用两个除污的结构来达到高效的作用，解决了城市污染，尤其是生活污水的问题也日益严重起来的问题，具有去污快和洁净的优点，且结构简单具有很高的经济实用性。

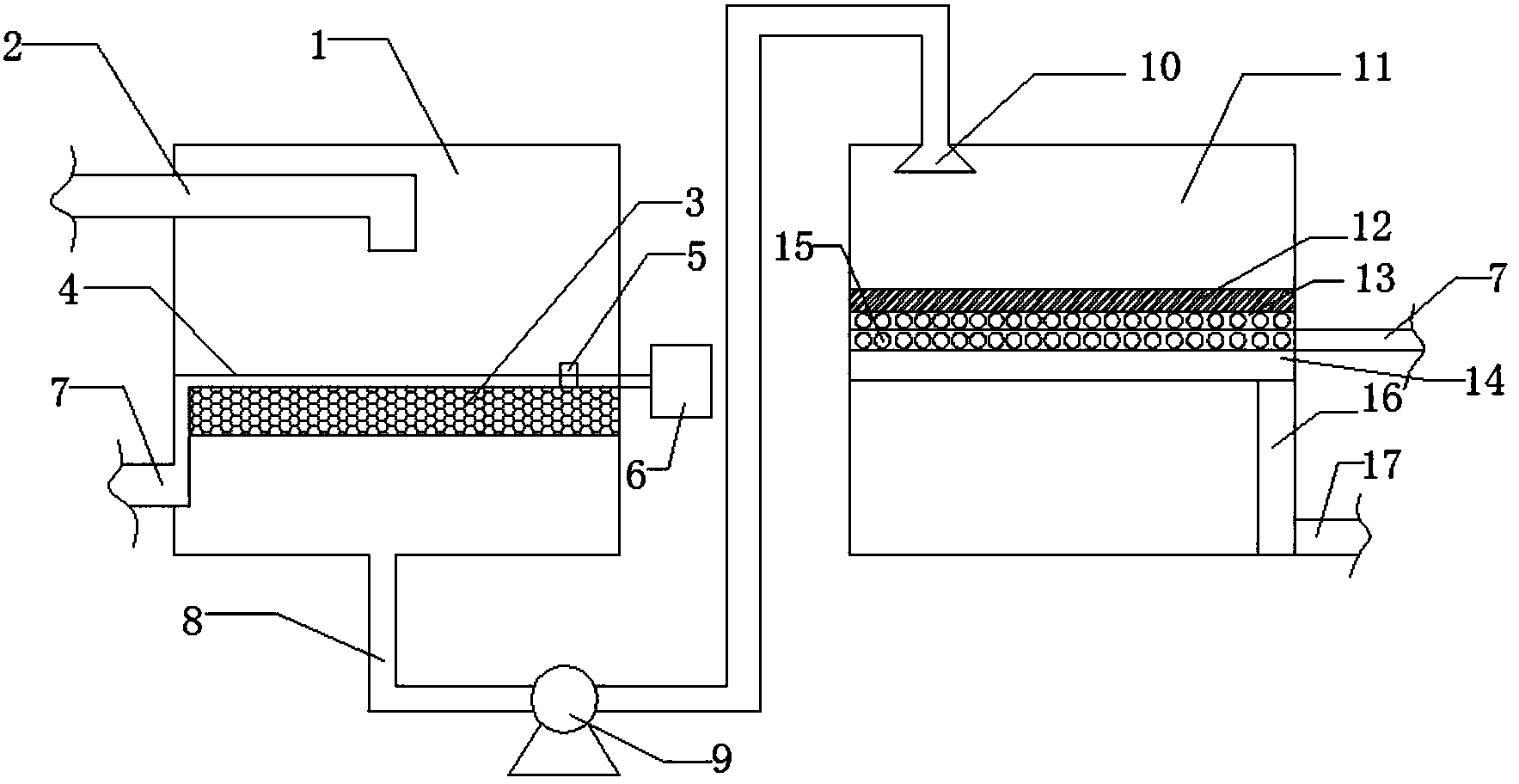

摘要附图
权利要求书
1.一种高效污水处理装置，包括污水收集箱(1)和污水处理箱(11)，其特征在于：所述污水收集箱(1)的内部上端侧面贯穿连接有进水管(2)，所述污水收集箱(1)内的中部安装有除污层(3)，所述除污层(3)的上表面的两侧安装有滑道(4)，滑块(5)套接在滑道(4)内，且滑块(5)和滑道(4)均对称设有两组，两个所述滑块(5)通过刮污板(41)固定连接，所述刮污板(41)的中部设有驱动伸缩杆(42)，且延伸至污水收集箱(1)的外侧与驱动机(6)连接，除污层(3)在远离驱动机(6)的一端下方设有出污口(7)，所述出污口(7)与除污层(3)相连接;
所述污水收集箱(1)的内腔底端通过连接管(8)连接污水处理箱(11)的内腔上端，所述连接管(8)的中部安装有高压泵(9)，所述污水处理箱(11)内的中部安装有过滤层(12)，所述过滤层(12)的下表面设有过滤管(13)，所述过滤管(13)上设有若干过滤孔(15)，所述过滤管(13)一端的设有出污口(7)，所述过滤管(13)下表面连接有积水层(14)。
2.根据权利要求1所述的一种高效污水处理装置，其特征在于：所述连接管(8)与污水处理箱(11)连接的一端安装有一个喷头(10)，所述喷头(10)为圆形喷头(10)。
3.根据权利要求1所述的一种高效污水处理装置，其特征在于：所述除污层(3)的表面上设有过滤网。
4.根据权利要求1所述的一种高效污水处理装置，其特征在于：所述积水层(14)的下表面一端连接有水管(16)一端，所述水管(16)远离积水层(14)底部的另一端与净水出口(17)相连，所述净水出口(17)设置在污水处理箱(11)的底部。
5.根据权利要求1所述的一种高效污水处理装置，其特征在于：所述过滤孔(15)的数量为30-50个，且过滤孔(15)等距离分布在过滤管(13)内。
说明书
一种高效污水处理装置
技术领域
本实用新型涉及污水处理领域，具体为一种高效污水处理装置。
背景技术
随着现代社会的发展，在现代生活中，尤其是随着城市化的日益加深，人群的居住密度不断增加，那么人群中生活废水以及一些其他的排污也在日益增加，同时，为了在现有的生活环境中寻找到更多的空间，所以城市建设也日趋往高层建筑和地下建筑发展，但城市污染的问题，尤其是生活污水的问题也日益严重起来，为此，我们提出一种高效污水处理装置。
实用新型内容
本实用新型的目的在于提供一种高效污水处理装置，以解决上述背景技术中提出的问题。本实用新型具有高效快捷的优点。
为实现上述目的，本实用新型提供如下技术方案：一种高效污水处理装置，包括污水收集箱和污水处理箱，所述污水收集箱的内部上端侧面贯穿连接有进水管，所述污水收集箱内的中部安装有除污层，所述除污层的上表面的两侧安装有滑道，所述滑块套接在滑道内，且滑块和滑道均对称设有两组，两个所述滑块通过刮污板固定连接，所述刮污板的中部设有驱动伸缩杆，且延伸至污水收集箱的外侧与驱动机连接，除污层在远离驱动机的一端下方设有出污口，所述出污口与除污层相连接;
所述污水收集箱的内腔底端通过连接管连接污水处理箱的内腔上端，所述连接管的中部安装有高压泵，所述污水处理箱内的中部安装有过滤层，所述过滤层的下表面设有过滤管，所述过滤管上设有若干过滤孔，所述过滤管一端的设有出污口，所述过滤管下表面连接有积水层。
优选的，所述连接管与污水处理箱连接的一端安装有一个喷头，所述喷头为圆形喷头。
优选的，所述连接管与污水处理箱连接的一端安装有一个喷头，所述喷头为圆形喷头。
优选的，所述除污层的表面上设有过滤网。
优选的，所述积水层的下表面一端连接有水管一端，所述水管远离积水层底部的另一端与净水出口相连，所述净水出口设置在污水处理箱的底部。
优选的，所述过滤孔的数量为30-50个，且过滤孔等距离分布在过滤管内。
与现有技术相比，本实用新型的有益效果是：此去污处理结构简单，该污水处理器采用两个除污的结构来达到高效的作用，解决了城市污染，尤其是生活污水的问题也日益严重起来的问题，具有去污快和洁净的优点，且结构简单，具有很高的经济实用性。
