申请日2015.05.28
公开(公告)日2015.10.14
IPC分类号C02F103/16; C02F9/08
摘要
本实用新型公开了一种黄金行业含氰废水治理系统，它是由树脂吸附柱、混合搅拌槽、臭氧氧化槽、混凝搅拌槽、沉淀池、超声波/臭氧氧化槽、回水池、水泵和臭氧发生器构成，其中树脂吸附柱内部装有阴离子交换树脂，用于吸附回收废水中的氰化物，臭氧氧化槽内部设有臭氧曝气系统和氧化剂加药管，用于臭氧和氧化剂协同对污染物进行氧化处理，超声/臭氧氧化槽内设有超声波发射装置和臭氧曝气系统，用于臭氧和超声波协同对残余的污染物进一步的氧化处理。本实用新型将树脂吸附工艺、臭氧氧化处理工艺、混凝沉淀处理工艺和超声/臭氧氧化处理工艺结合在一起协同对废水进行处理，具有废水处理效果好、处理效率高，可实现废水中氰化物的回收等优点，具有广阔的应用前景。
权利要求书

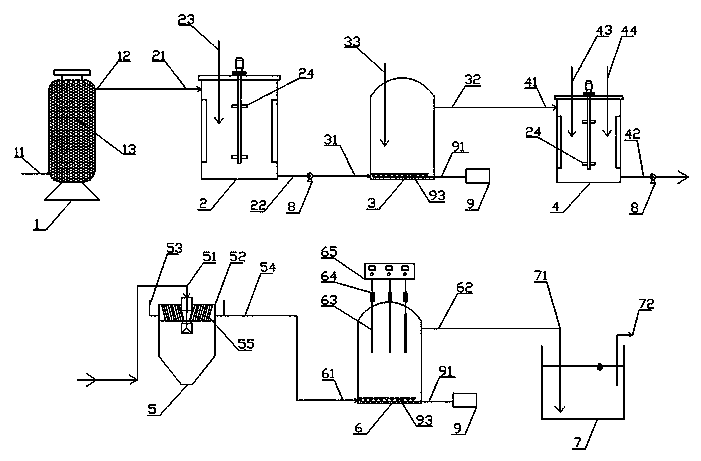

1.一种黄金行业含氰废水治理系统，其特征在于：是由树脂吸附柱(1)、 混合搅拌槽(2)、臭氧氧化槽(3)、混凝搅拌槽(4)、沉淀池(5)、超声波/ 臭氧氧化槽(6)、回水池(7)、水泵(8)和臭氧发生器(9)构成，其中树 脂吸附柱(1)为圆筒形结构，上下封闭，树脂吸附柱(1)的侧身下部和上 部分别设有树脂吸附柱进水管(11)和树脂吸附柱出水管(12)，树脂吸附柱 出水管(12)与混合搅拌槽进水管(21)相连，树脂吸附柱(1)内部装有阴 离子交换树脂(13);混合搅拌槽(2)的侧身上下方分别设有混合搅拌槽进 水管(21)和混合搅拌槽出水管(22)，混合搅拌槽出水管(22)通过水泵(8) 与臭氧氧化槽进水管(31)相连，在混合搅拌槽(2)上方设有酸碱试剂加药 管(23)，混合搅拌槽(2)内部装有搅拌装置(24);臭氧氧化槽(3)外壳 为圆槽形，上面采用半球形封头密封，臭氧氧化槽(3)的侧身下方设有臭氧 氧化槽进水管(31)，臭氧氧化槽(3)的侧身上方设有臭氧氧化槽出水管(32)， 臭氧氧化槽出水管(32)与混凝搅拌槽进水管(41)相连，臭氧氧化槽(3) 内的底部设有臭氧曝气系统，顶部设有氧化剂加药管(33);混凝搅拌槽(4) 侧身上下方分别设有混凝搅拌槽进水管(41)和混凝搅拌槽出水管(42)，混 凝搅拌槽出水管(42)与沉淀池进水管(51)通过水泵(8)相连，混凝搅拌 槽(4)上方设有凝聚剂加药管(43)和絮凝剂加药管(44)，混凝搅拌槽(4) 内部设有搅拌装置(24);沉淀池(5)为斜板式沉淀池，沉淀池(5)上部中 心位置设有沉淀池进水管(51)，周边设有沉淀池溢流堰(52)和沉淀池溢流 槽(53)，沉淀池溢流槽(53)底部设有沉淀池出水管(54)，沉淀池出水管 (54)与超声/臭氧氧化槽进水管(61)相连，沉淀池内部设有斜板(55);超 声/臭氧氧化槽(6)外壳为圆槽形，上面采用半球形封头密封，超声/臭氧氧 化槽(6)侧身的下方设有超声/臭氧氧化槽进水管(61)，侧身上方设有超声/ 臭氧氧化槽出水管(62)，超声/臭氧氧化槽(6)内部设有超声变幅杆探头(63)， 超声变幅杆探头(63)与超声/臭氧氧化槽(6)外的超声换能器(64)相连， 超声换能器(64)与超声发生器(65)相连，超声/臭氧氧化槽(6)底部设有 臭氧曝气系统;回水池(7)为系统反应后的集水池，回水池(7)内分别设 有回水池进水管(71)和回水池抽水管(72)，回水池进水管(71)与超声/ 臭氧氧化槽出水管(62)相连。
2.根据权利要求1所述的一种黄金行业含氰废水治理系统，其特征在于： 所述臭氧曝气系统由臭氧发生器(9)、臭氧曝气管(91)、臭氧曝气支管(92) 和臭氧微孔曝气器(93)组成，臭氧曝气管(91)的末端与臭氧发生器(9) 相连，臭氧曝气管(91)的前端两侧等间距垂直设有各臭氧曝气支管(92)， 各臭氧曝气支管(92)上等间距设有臭氧微孔曝气器(93)。
3.根据权利要求2所述的一种黄金行业含氰废水治理系统，其特征在于： 所述臭氧曝气系统中的臭氧曝气管(91)和臭氧曝气支管(92)的材质为不 锈钢，臭氧微孔曝气器(93)的材质为316L不锈钢、钛合金或陶瓷。
4.根据权利要求1所述的一种黄金行业含氰废水治理系统，其特征在于： 所述超声/臭氧氧化槽(6)中的超声变幅杆探头(63)的直径可调，超声变幅 杆探头(63)的数量大于等于一个，均匀分布在废水液面以下30mm处。
5.根据权利要求1所述的一种黄金行业含氰废水治理系统，其特征在于： 所述超声/臭氧氧化槽(6)和超声变幅杆探头(63)为不锈钢材质。
说明书
一种黄金行业含氰废水治理系统
技术领域
本实用新型涉及工业废水治理技术领域，特别涉及一种黄金行业含氰废 水的治理系统。
背景技术
黄金行业在黄金的生产过程中由于使用氰化提金工艺，会产生大量的含 氰废水，这部分含氰废水不仅含有一定量的剧毒氰化物，而且还含有硫氰酸 盐和铜、锌、铅之类的重金属离子，如果得不到有效的处理，将会产生重大 的环保隐患。从目前国内黄金行业的含氰废水治理情况来看，尚没有先进成 熟的含氰废水治理系统。
发明内容
本实用新型的目的就是针对上述问题，而提供一种工艺流程简单、处理 效果好、处理效率高的黄金行业含氰废水治理系统。
本实用新型是由树脂吸附柱、混合搅拌槽、臭氧氧化槽、混凝搅拌槽、 沉淀池、超声波/臭氧氧化槽、回水池、水泵和臭氧发生器构成，其中树脂吸 附柱为圆筒形结构，上下封闭，树脂吸附柱的侧身下部和上部分别设有树脂 吸附柱进水管和树脂吸附柱出水管，树脂吸附柱出水管与混合搅拌槽进水管 相连，树脂吸附柱内部装有阴离子交换树脂;混合搅拌槽的侧身上下方分别 设有混合搅拌槽进水管和混合搅拌槽出水管，混合搅拌槽出水管通过水泵与 臭氧氧化槽进水管相连，在混合搅拌槽上方设有酸碱试剂加药管，混合搅拌 槽内部装有搅拌装置;臭氧氧化槽外壳为圆槽形，上面采用半球形封头密封， 臭氧氧化槽的侧身下方设有臭氧氧化槽进水管，臭氧氧化槽的侧身上方设有 臭氧氧化槽出水管，臭氧氧化槽出水管与混凝搅拌槽进水管相连，臭氧氧化 槽内的底部设有臭氧曝气系统，顶部设有氧化剂加药管;混凝搅拌槽侧身上 下方分别设有混凝搅拌槽进水管和混凝搅拌槽出水管，混凝搅拌槽出水管与 沉淀池进水管通过水泵相连，混凝搅拌槽上方设有凝聚剂加药管和絮凝剂加 药管，混凝搅拌槽内部设有搅拌装置;沉淀池为斜板式沉淀池，沉淀池上部 中心位置设有沉淀池进水管，周边设有沉淀池溢流堰和沉淀池溢流槽，沉淀 池溢流槽底部设有沉淀池出水管，沉淀池出水管与超声/臭氧氧化槽进水管相 连，沉淀池内部设有斜板;超声/臭氧氧化槽外壳为圆槽形，上面采用半球形 封头密封，超声/臭氧氧化槽侧身的下方设有超声/臭氧氧化槽进水管，侧身上 方设有超声/臭氧氧化槽出水管，超声/臭氧氧化槽内部设有超声变幅杆探头， 超声变幅杆探头与超声/臭氧氧化槽外的超声换能器相连，超声换能器与超声 发生器相连，超声/臭氧氧化槽底部设有臭氧曝气系统;回水池为系统反应后 的集水池，回水池内分别设有回水池进水管和回水池抽水管，回水池进水管 与超声/臭氧氧化槽出水管相连。
所述混合搅拌槽酸碱试剂加药管中的酸碱试剂为硫酸、盐酸、氢氧化钠 溶液或石灰乳。
所述氧化剂加药管中的氧化剂为双氧水。
所述臭氧曝气系统由臭氧发生器、臭氧曝气管、臭氧曝气支管和臭氧微 孔曝气器组成，臭氧曝气管的末端与臭氧发生器相连，臭氧曝气管的前端两 侧等间距垂直设有各臭氧曝气支管，各臭氧曝气支管上等间距设有臭氧微孔 曝气器。
所述臭氧氧化槽、氧化剂加药管、臭氧曝气管和臭氧曝气支管的材质为 不锈钢，臭氧微孔曝气器的材质为316L不锈钢、钛合金或陶瓷。
所述混凝搅拌槽凝聚剂加药管中的凝聚剂为高分子无机盐溶液，絮凝剂 加药管中的絮凝剂为聚丙烯酰胺溶液。
所述超声/臭氧氧化槽中的超声变幅杆探头的直径可调，超声变幅杆探头 的数量大于等于一个，均匀分布在废水液面以下30mm处。
所述超声/臭氧氧化槽和超声变幅杆探头为不锈钢材质。
本实用新型的有益效果：
本实用新型将树脂吸附工艺、臭氧氧化处理工艺、混凝沉淀处理工艺和 超声/臭氧氧化处理工艺结合在一起协同对废水进行处理，具有工艺流程简单， 废水处理效果好、处理效率高，可实现废水中氰化物的回收等优点，具有广 阔的应用前景。
