申请日2016.07.26
公开(公告)日2017.05.31
IPC分类号C02F3/30; C02F3/28; C02F3/12
摘要
本实用新型属于废水处理领域，一种高浓度废水膜生物处理器，包括厌氧池和好氧池，所述厌氧池内设置有第一MBR膜组件，所述好氧池内设置有第二MBR膜组件，所述的厌氧池设置有废水入口，所述的第一MBR膜组件的出水管与所述好氧池连通，所述的第一MBR膜组件底部设置有冲刷机构，所述第一MBR膜组件或第二MBR膜组件的出水管上还设置有与所述冲刷机构连通的回流支管，所述第二MBR膜组件的出水管与外界连通，所述第二MBR膜组件底部设置有曝气装置。本申请中首先将废水通过厌氧池进行厌氧反应，防止好氧池内的废水COD浓度过高而影响处理效果;本申请中在厌氧池中设置MBR膜组件提高了出水效率，防止了MBR膜组件的堵塞。
权利要求书

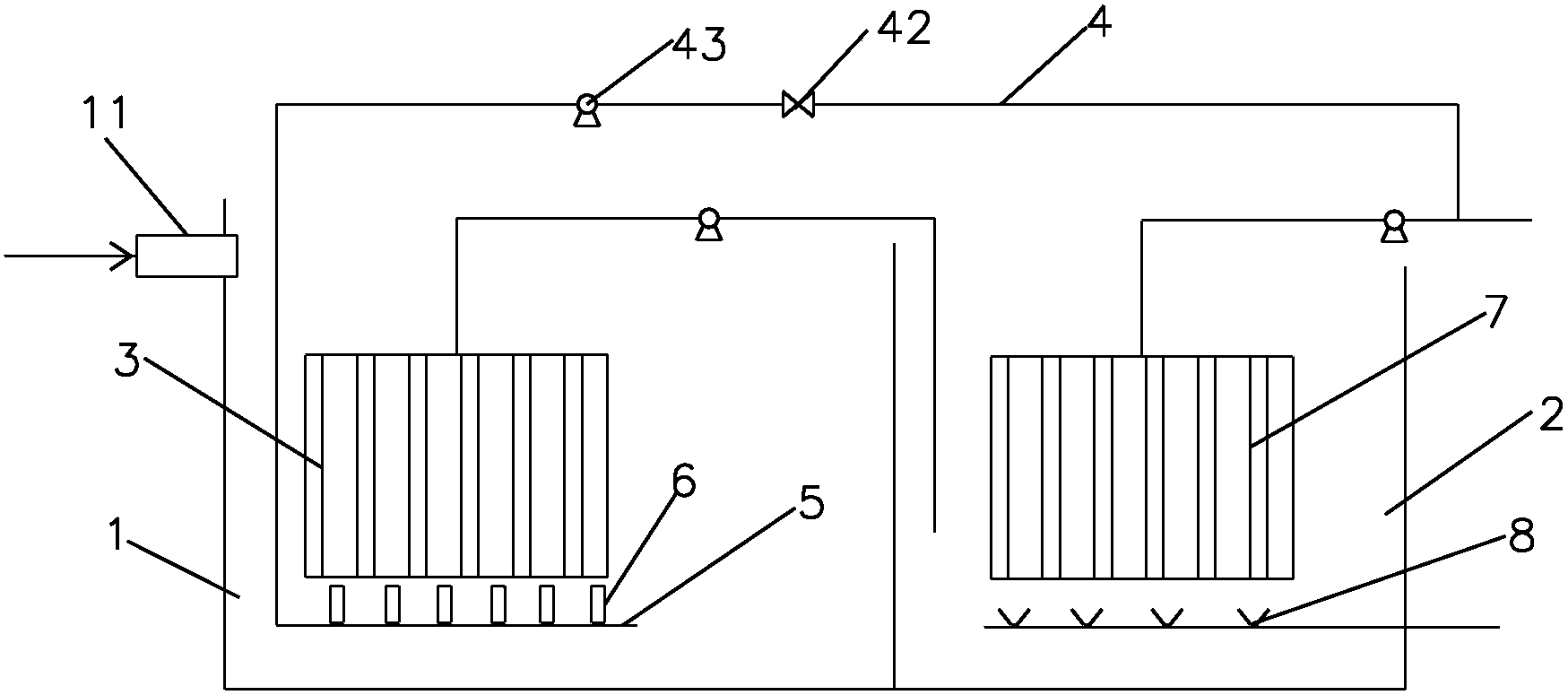

1.一种高浓度废水膜生物处理器，其特征在于：包括厌氧池(1)和好氧池(2)，所述厌氧池(1)内设置有第一MBR膜组件(3)，所述好氧池(2)内设置有第二MBR膜组件(7)，所述的厌氧池(1)设置有废水入口(11)，所述的第一MBR膜组件(3)的出水管与所述好氧池(2)连通，所述的第一MBR膜组件(3)底部设置有冲刷机构，所述第二MBR膜组件(7)的出水管与外界连通，所述第二MBR膜组件(7)底部设置有曝气装置(8)，所述第一MBR膜组件(3)或第二MBR膜组件(7)的出水管上设置有与所述冲刷机构连通的回流支管(4)。
2.根据权利要求1所述的高浓度废水膜生物处理器，其特征在于：所述的冲刷机构包括布水管(5)和设置在所述布水管(5)上的射流器(6)，所述的射流器(6)包括第一进水管(61)和第二进水管，所述第一进水管(61)的出口呈收缩的锥形，所述第二进水管包括依次连接的进口段(62)和出口段，所述进口段(62)呈收缩的锥形，所述的第一进水管(61)的出口与所述进口段(62)相对应，且所述进口段(62)与外界连通，所述第一进水管(61)和进口段(62)连接处形成负压区(67)，所述出口段上部设置有喷嘴(65)，所述喷嘴(65)呈扁平状。
3.根据权利要求2所述的高浓度废水膜生物处理器，其特征在于：所述第二进水管外固定连接有用于将其与第一进水管(61)连接的固定筋(66)。
4.根据权利要求2所述的高浓度废水膜生物处理器，其特征在于：所述的出口段包括依次连接的喉管(63)和扩散管(64)，所述喉管(63)与所述进口段(62)连接，所述的喷嘴(65)设置在所述扩散管(64)上。
5.根据权利要求1所述的高浓度废水膜生物处理器，其特征在于：所述回流支管(4)上设置有循环泵(43)，所述的回流支管(4)设置有阀门(42)，所述阀门(42)位于所述循环泵(43)的入水口前部。
6.根据权利要求1所述的高浓度废水膜生物处理器，其特征在于：所述厌氧池(1)和好氧池(2)相邻设置。
说明书
高浓度废水膜生物处理器
技术领域
本实用新型属于废水处理领域，尤其涉及一种高浓度废水膜生物处理器。
背景技术
好氧池是利用废水中的好氧微生物在有游离氧(分子氧)存在的条件下，消化、降解废水中的有机物，使其稳定化、无害化的处理装置。若废水COD浓度过高，则导致溶解氧不足，污泥吸附性能变差，有机物未能完全分解掉，从而导致废水不能有效处理，不能达标排放。
实用新型内容
本实用新型的目的是克服现有技术存在好氧池不能有效处理COD浓度较高的废水的缺陷，提供一种高浓度废水膜生物处理器。
本实用新型解决其技术问题所采用的技术方案是：一种高浓度废水膜生物处理器，包括厌氧池和好氧池，所述厌氧池内设置有第一MBR膜组件，所述好氧池内设置有第二MBR膜组件，所述的厌氧池设置有废水入口，所述的第一MBR膜组件的出水管与所述好氧池连通，所述的第一MBR膜组件底部设置有冲刷机构，所述第二MBR膜组件的出水管与外界连通，所述第二MBR膜组件底部设置有曝气装置，所述第一MBR膜组件或第二MBR膜组件的出水管上还设置有与所述冲刷机构连通的回流支管。
进一步地，所述的冲刷机构包括布水管和设置在所述布水管上的射流器，所述的射流器包括第一进水管和第二进水管，所述第一进水管的出口呈收缩的锥形，所述第二进水管包括依次连接的进口段和出口段，所述进口段呈收缩的锥形，所述的第一进水管的出口与所述进口段相对应，且所述进口段与外界连通，所述第一进水管和进口段连接处形成负压区，所述出口段上部设置有喷嘴，所述喷嘴呈扁平状。利用本申请冲刷机构能够在负压区形成负压，并将厌氧池内的废水吸入第二进水管内与循环水进行混合，降低第一MBR膜底部废水COD浓度，同时在第一MBR膜组件底部形成搅拌效果;另外，将喷嘴设置成扁平状有利于增加喷嘴出水的压力及面积，使得冲刷机构有效对第一MBR膜组件进行冲刷，防止第一MBR膜组件被堵塞，造成出水效率低等缺陷。
作为优选，为便于第二进水管与第一进水管之间的连接，所述第二进水管外固定连接有用于将其与第一进水管连接的固定筋。
进一步地，所述的出口段包括依次连接的喉管和扩散管，所述喉管与所述进口段连接，所述的喷嘴设置在所述扩散管上。
作为优选，为了便于控制回流支管的通断，所述回流支管上设置有循环泵，所述的回流支管上设置有阀门，所述阀门位于所述循环泵的入水口前部。
作为优选，为节省空间，所述厌氧池和好氧池相邻设置。
有益效果：本申请中首先将废水通过厌氧池进行厌氧反应，当COD浓度达到3000mg/L以下再通入好氧池，防止好氧池内的废水COD浓度过高而影响处理效果，尤其适用于小水量高浓度的废水处理;另外，本申请中在厌氧池中设置MBR膜组件提高了出水效率，同时设置冲刷机构，利用厌氧池的出水对MBR膜组件进行冲刷，防止了MBR膜组件的堵塞问题。
