申请日2015.05.28
公开(公告)日2015.12.09
IPC分类号B01D36/04; C02F1/52
摘要
本实用新型公开了一种搅拌式污泥沉淀池，它包括本体，所述本体包括进水管、污泥槽、变频电机和搅拌轴。所述本体上方设置有进水管;所述进水管延伸至本体内部;所述本体下方设置有污泥槽;所述污泥槽和本体之间设置有变频电机;所述变频电机的输出部分连接有搅拌轴;所述搅拌轴表面设置有多个横向搅拌轴;所述横向搅拌轴表面设置有螺旋搅拌轴;所述螺旋搅拌轴端头设置有刮料板;所述本体侧壁对称设置有溢流孔;所述溢流孔下方设置有助凝剂入口;所述本体内部顶端位置设置一层过滤层。本实用新型具有结构设计合理、污泥沉淀效果好和使用方便等优点。
权利要求书
1.一种搅拌式污泥沉淀池，它包括本体，所述本体包括进水管、污泥槽、变频电机和搅拌轴，其特征在于：所述本体上方设置有进水管;所述进水管延伸至本体内部;所述本体下方设置有污泥槽;所述污泥槽和本体之间设置有变频电机;所述变频电机的输出部分连接有搅拌轴;所述搅拌轴表面设置有多个横向搅拌轴;所述横向搅拌轴表面设置有螺旋搅拌轴;所述螺旋搅拌轴端头设置有刮料板;所述本体侧壁对称设置有溢流孔;所述溢流孔下方设置有助凝剂入口;所述本体内部顶端位置设置一层过滤层。
2.根据权利要求1所述的一种搅拌式污泥沉淀池，其特征在于：所述横向搅拌轴端头设置的刮料板和本体内壁之间设置有间隙。
3.根据权利要求1所述的一种搅拌式污泥沉淀池，其特征在于：所述本体内壁设置一层防腐蚀层。
4.根据权利要求1所述的一种搅拌式污泥沉淀池，其特征在于：所述本体和污泥槽之间设置有出泥管。
5.根据权利要求1所述的一种搅拌式污泥沉淀池，其特征在于：所述进水管底部为漏斗状结构。
说明书
一种搅拌式污泥沉淀池
技术领域
本实用新型涉及一种沉淀池，尤其涉及一种搅拌式污泥沉淀池。
背景技术
目前，随着社会的发展，工业和煤矿业等领域也在快速发展，在工业等设备也在发展，而在工业和煤矿业的加工过程中，往往会产生大量的废水，这些废水中含有大量的污泥，沉淀作为处理水之前的必要步骤，其决定了后续处理的水质问题，而传统的沉淀池往往会因为机械结构设计不合理等原因，会造成污泥的堵塞，造成水质净化不彻底的情况。
发明内容
为了克服上述现有技术的缺陷，本实用新型的目的是提供一种搅拌式污泥沉淀池。

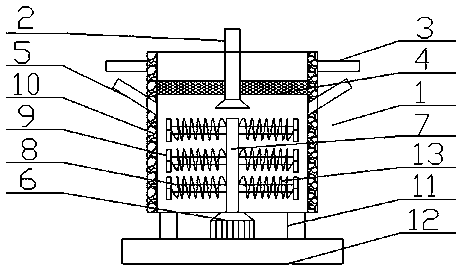

本实用新型是采取以下技术方案来实现的：一种搅拌式污泥沉淀池，它包括本体，所述本体包括进水管、污泥槽、变频电机和搅拌轴，所述本体上方设置有进水管;所述进水管延伸至本体内部;所述本体下方设置有污泥槽;所述污泥槽和本体之间设置有变频电机;所述变频电机的输出部分连接有搅拌轴;所述搅拌轴表面设置有多个横向搅拌轴;所述横向搅拌轴表面设置有螺旋搅拌轴;所述螺旋搅拌轴端头设置有刮料板;所述本体侧壁对称设置有溢流孔;所述溢流孔下方设置有助凝剂入口;所述本体内部顶端位置设置一层过滤层。
上述的一种搅拌式污泥沉淀池，所述横向搅拌轴端头设置的刮料板和本体内壁之间设置有间隙。
上述的一种搅拌式污泥沉淀池，所述本体内壁设置一层防腐蚀层。
上述的一种搅拌式污泥沉淀池，所述本体和污泥槽之间设置有出泥管。
上述的一种搅拌式污泥沉淀池，所述进水管底部为漏斗状结构。
综上所述本实用新型具有以下有益效果：本实用新型具有结构设计合理、污泥沉淀效果好和使用方便等优点，所述变频电机输出部分连接的搅拌轴高速转动，且所述搅拌轴表面设置的横向搅拌轴以及横向搅拌轴表面设置的螺旋搅拌轴，可以对污水中的污泥进行充分的搅拌，防止污泥因结块造成的堵塞情况，加快了污泥的沉淀，从而有效的提高了工作效率，降低企业成本。
