申请日2016.06.21
公开(公告)日2016.08.17
IPC分类号C02F11/12
摘要
本发明公开了一种污泥压滤脱水装置，包括：机架、污泥承放槽、升降翻转机构和加压滤水装置，升降翻转机构固定安装于机架上，升降翻转机构包括升降机和翻转轴装置，升价机竖直安装固定于机架上，翻转轴装置与污泥承放槽固定连接，翻转轴装置两端分别连接升降机，污泥承放槽上端与加压滤水装置连接，加压滤水装置下端设有滤水压模，滤水压模内开设有多个滤水管柱，滤水管柱上端套接有滤网旋盖，加压滤水装置上端安装设置有压机装置，污泥承放槽一侧开设有污泥加注孔，污泥加注孔套接导料管，导料管一端连接污泥加注孔，导料管另一端连接进料斗装置。通过上述方式，本发明能够将污泥进行压滤脱水处理，并且通过在滤水压模上设置滤水管柱使得在压滤时有效防止污泥飞溅，结构简单，设计合理。

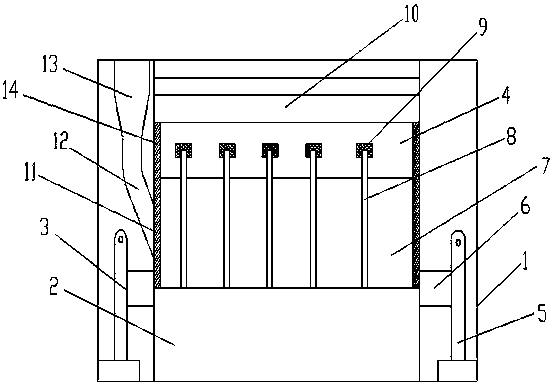

摘要附图
权利要求书
1.一种污泥压滤脱水装置，其特征在于，包括 ：机架、污泥承放槽、升降翻转机构和加压滤水装置，所述升降翻转机构焊接固定安装于所述机架上，所述升降翻转机构包括升降机和 翻转轴装置，所述升降机竖直安装固定于所述机架上，所述翻转轴装置与所述污泥承放槽 固定连接，所述翻转轴装置两端分别连接所述升降机，所述污泥承放槽上端与所述加压滤 水装置连接，所述加压滤水装置下端设有滤水压模，所述滤水压模内开设有多个滤水管柱， 所述滤水管柱上端套接有滤网旋盖，所述加压滤水装置上端安装设置有压机装置，所述污泥承放槽一侧开设有污泥加注孔，所述污泥加注孔套接导料管，所述导料管一端连接所述污泥加注孔，所述导料管另一端连接进料斗装置。
2.根据权利要求 1 所述的污泥压滤脱水装置，其特征在于，所述滤网旋盖与所述滤水管柱螺纹旋接，所述滤网旋盖上设有污泥滤水格纱网。
3.根据权利要求 1 所述的污泥压滤脱水装置，其特征在于，所述污泥加注孔开设于所述污泥承放槽侧面体上端位置，所述污泥加注孔高度高于所述污泥承放槽内放置污泥的高度。
4.根据权利要求 1 所述的污泥压滤脱水装置，其特征在于，所述滤水压模周测设有密封塞装置。
5.根据权利要求 1 所述的污泥压滤脱水装置，其特征在于，所述滤水管柱两端连通设置。
6.根据权利要求 1 所述的污泥压滤脱水装置，其特征在于，所述滤水管柱凸出所述滤水压模设置。
7.根据权利要求 1 所述的污泥压滤脱水装置，其特征在于，所述导料管斜向设置。
8.根据权利要求 1 所述的污泥压滤脱水装置，其特征在于，所述导料管与所述污泥承放槽可拆卸式连接。
说明书
污泥压滤脱水装置
技术领域
本发明涉及污泥处理领域，特别是涉及一种污泥压滤脱水装置。
背景技术
污水经过沉淀处理后会产生大量污泥，即使经过浓缩及消化处理，含水率仍高达 96 %，体积很大，难以消纳处置，必须经过脱水处理，提高泥饼的含固率，以减少污泥堆置的 占地面积，一般大中型污水处理厂均采用机械脱水，但在污泥压滤脱水过程中机器内部可 能会出现污泥喷溅的情况，不光影响到污泥压制脱水工作的进行，还能造成污泥压滤机的 损坏。
发明内容
本发明主要解决的技术问题是提供一种污泥压滤脱水装置，能够将污泥进行压滤 脱水处理，并且通过在滤水压模上设置滤水管柱使得在压滤时有效防止污泥飞溅，结构简 单，设计合理。
为解决上述技术问题，本发明采用的一个技术方案是 ：提供一种污泥压滤脱水装 置，包括 ：机架、污泥承放槽、升降翻转机构和加压滤水装置，所述升降翻转机构焊接固定安装于 所述机架上，所述升降翻转机构包括升降机和翻转轴装置，所述升价机竖直安装固定于所 述机架上，所述翻转轴装置与所述污泥承放槽固定连接，所述翻转轴装置两端分别连接所 述升降机，所述污泥承放槽上端与所述加压滤水装置连接，所述加压滤水装置下端设有滤 水压模，所述滤水压模内开设有多个滤水管柱，所述滤水管柱上端套接有滤网旋盖，所述加 压滤水装置上端安装设置有压机装置，所述污泥承放槽一侧开设有污泥加注孔，所述污泥 加注孔套接导料管，所述导料管一端连接所述污泥加注孔，所述导料管另一端连接进料斗 装置。
在本发明一个较佳实施例中，所述滤网旋盖与所述滤水管柱螺纹旋接，所述滤网 旋盖上设有污泥滤水格纱网。
在本发明一个较佳实施例中，所述污泥加注孔开设于所述污泥承放槽侧面体上端 位置，所述污泥加注孔高度高于所述污泥承放槽内放置污泥的高度。
在本发明一个较佳实施例中，所述滤水压模周测设有密封塞装置。
在本发明一个较佳实施例中，所述滤水管柱两端连通设置。
在本发明一个较佳实施例中，所述滤水管柱凸出所述滤水压模设置。
在本发明一个较佳实施例中，所述导料管斜向设置。
在本发明一个较佳实施例中，所述导料管与所述污泥承放槽可拆卸式连接。
本发明的有益效果是 ：本发明能够将污泥进行压滤脱水处理，并且通过在滤水压 模上设置滤水管柱使得在压滤时有效防止污泥飞溅，结构简单，设计合理。
