申请日2016.07.25
公开(公告)日2017.02.01
IPC分类号C02F9/04
摘要
本实用新型公开了一种废水处理用漂浮物清除装置，包括处理箱和加料筒，所述处理箱的一侧上下两端分别设有进水口和去污口，且处理箱的另一侧的下端设有次级去污口，所述处理箱的内部中端设有隔层板，隔层板从上到下包括隔板和第一过滤板，所述处理箱的内部一侧上端设有第二过滤板，且第二过滤板的一端与处理箱的内部侧壁固定连接，第二过滤板的另一端与隔板的一侧固定连接，所述加料筒的下端依次贯穿处理箱和第二过滤板并位于第二过滤板的下方，所述加料筒的下端固定连接有喷头，且加料筒的上端位于处理箱的上方，这样可以对于废水进行多层处理，而且结合多种方法进行处理，这样处理的更为彻底，更为高效，简单方便，具有很强的实用性。
权利要求书

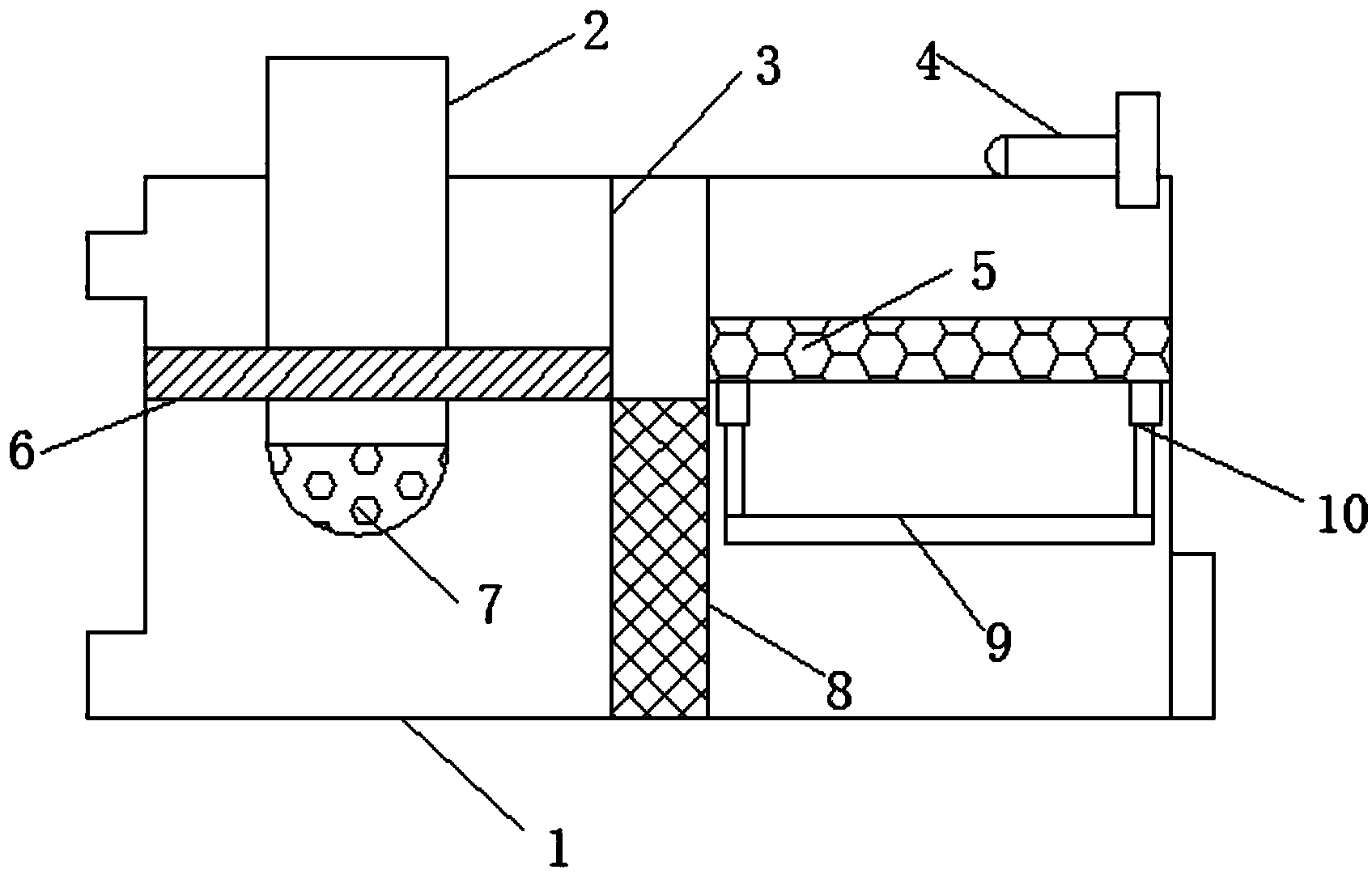

1.一种废水处理用漂浮物清除装置，包括处理箱(1)和加料筒(2)，其特征在于：所述处理箱(1)的一侧上下两端分别设有进水口和去污口，且处理箱(1)的另一侧的下端设有次级去污口，所述处理箱(1)的内部中端设有隔层板，隔层板从上到下包括隔板(3)和第一过滤板(8)，所述处理箱(1)的内部一侧上端设有第二过滤板(6)，且第二过滤板(6)的一端与处理箱(1)的内部侧壁固定连接，第二过滤板(6)的另一端与隔板(3)的一侧固定连接，所述加料筒(2)的下端依次贯穿处理箱(1)和第二过滤板(6)并位于第二过滤板(6)的下方，所述加料筒(2)的下端固定连接有喷头(7)，且加料筒(2)的上端位于处理箱(1)的上方;
所述隔板(3)的另一侧与第三过滤板(5)的一端固定连接，且第三过滤板(5)的另一端固定连接处理箱(1)的内部侧壁，所述第三过滤板(5)的下侧两端均连接与伸缩杆(10)的一端固定连接，且伸缩杆(10)的另一端固定连接有推压板(9)。
2.根据权利要求1所述的一种废水处理用漂浮物清除装置，其特征在于：所述处理箱(1)的另一侧的上端贯穿连接有出水管，且出水管与抽水泵(4)连接。
3.根据权利要求1所述的一种废水处理用漂浮物清除装置，其特征在于：所述第二过滤板(6)位于进水口的下方，且位于去污口的上方，所述第二过滤板(6)从上到下依次设有不锈钢网片层和过滤海绵层。
4.根据权利要求1所述的一种废水处理用漂浮物清除装置，其特征在于：所述第一过滤板(8)的上端低于第三过滤板(5)的下端，且第一过滤板(8)上设有活性炭吸附层。
5.根据权利要求1所述的一种废水处理用漂浮物清除装置，其特征在于：所述第三过滤板(5)为渗透层，且第三过滤板(5)包括HEPA高效过滤网层和去离子渗透层。
6.根据权利要求1所述的一种废水处理用漂浮物清除装置，其特征在于：所述喷头(7)上设有出料孔，且出料孔的开口方向均不相同。
说明书
一种废水处理用漂浮物清除装置
技术领域
本实用新型涉及废水处理技术领域，具体为一种废水处理用漂浮物清除装置。
背景技术
污水处理方法基本分为四大类，即物理处理法，化学处理法，物理化学处理法和生物处理法。这些方法通常作为一个处理单元，通过不同的组合，形成目前已有多种结构形式的废水处理装置。但是现有的废水处理装置并不能对于漂浮物进行专业的处理，不能更好的达到废水处理的效果。
实用新型内容
本实用新型的目的在于提供一种废水处理用漂浮物清除装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种废水处理用漂浮物清除装置，包括处理箱和加料筒，所述处理箱的一侧上下两端分别设有进水口和去污口，且处理箱的另一侧的下端设有次级去污口，所述处理箱的内部中端设有隔层板，隔层板从上到下包括隔板和第一过滤板，所述处理箱的内部一侧上端设有第二过滤板，且第二过滤板的一端与处理箱的内部侧壁固定连接，第二过滤板的另一端与隔板的一侧固定连接，所述加料筒的下端依次贯穿处理箱和第二过滤板并位于第二过滤板的下方，所述加料筒的下端固定连接有喷头，且加料筒的上端位于处理箱的上方;
所述隔板的另一侧与第三过滤板的一端固定连接，且第三过滤板的另一端固定连接处理箱的内部侧壁，所述第三过滤板的下侧两端均连接与伸缩杆的一端固定连接，且伸缩杆的另一端固定连接有推压板。
优选的，所述处理箱的另一侧的上端贯穿连接有出水管，且出水管与抽水泵连接。
优选的，所述第二过滤板位于进水口的下方，且位于去污口的上方，所述第二过滤板从上到下依次设有不锈钢网片层和过滤海绵层。
优选的，所述第一过滤板的上端低于第三过滤板的下端，且第一过滤板上设有活性炭吸附层。
优选的，所述第三过滤板为渗透层，且第三过滤板包括HEPA高效过滤网层和去离子渗透层。
优选的，所述喷头上设有出料孔，且出料孔的开口方向均不相同。
与现有技术相比，本实用新型的有益效果是：该废水处理用漂浮物清除装置，结构设计合理，通过设有的第三过滤板、第二过滤板和第一过滤板的相互配合，然后再通过加入絮凝剂，这样可以对于废水进行多层处理，而且结合多种方法进行处理，这样处理的更为彻底，更为高效，简单方便，具有很强的实用性。
