申请日2016.07.25
公开(公告)日2017.02.22
IPC分类号C02F3/12
摘要
一种可调式两级沉淀池好氧颗粒污泥装置，包括反应装置主体、进水系统、曝气系统和污泥沉淀选择系统，所述曝气系统的曝气头置于反应装置主体的内腔底部，所述的污泥沉淀选择系统由污泥沉淀区Ⅰ和污泥沉淀区Ⅱ组成，所述的污泥沉淀区Ⅰ作为污泥回流区，所述污泥回流区的下部设置锥型集泥槽并在底部设置污泥回流管连通反应装置主体进水段的污泥回流口，所述的污泥沉淀区Ⅰ的末端水面下设置可调式出水口，所述的污泥沉淀区Ⅱ设置可调式隔板将污泥沉淀区Ⅱ隔为两部分，所述的污泥沉淀区Ⅱ下部设置锥型集泥槽并在底部设置排泥口，所述的污泥沉淀区Ⅱ的后端上部设置排水口。本发明能在连续流模式下实现好氧污泥颗粒化、工作效率较高、成本较低。
权利要求书
1.一种可调式两级沉淀池好氧颗粒污泥装置，包括反应装置主体、进水系统、曝气系统和污泥沉淀选择系统，所述曝气系统的曝气头置于反应装置主体的内腔底部，其特征在于：所述的污泥沉淀选择系统由污泥沉淀区Ⅰ和污泥沉淀区Ⅱ组成，所述的污泥沉淀区Ⅰ作为污泥回流区，所述污泥回流区的下部设置锥型集泥槽并在底部设置污泥回流管连通反应装置主体进水段的污泥回流口，所述的污泥沉淀区Ⅰ的末端水面下设置可调式出水口，所述的污泥沉淀区Ⅱ设置可调式隔板将污泥沉淀区Ⅱ隔为两部分，所述的污泥沉淀区Ⅱ下部设置锥型集泥槽并在底部设置排泥口，所述的污泥沉淀区Ⅱ的后端上部设置排水口。
2.如权利要求1所述的可调式两级沉淀池好氧颗粒污泥装置，其特征在于：所述的反应装置主体由隔板分隔成进水段和生化段，所述的进水段底部设置用于提升回流污泥的第一曝气系统的曝气头，所述的污泥回流口位于进水段下部，所述的进水口位于进水段上部，所述进水口与进水系统连通;所述的生化段由隔板隔成连通的两部分，所述的生化段底部设置第二曝气系统，所述的生化段的一端承接进水段，所述的生化段的另一端中上部水面下设置出水口承接污泥沉淀选择系统。
3.如权利要求1或2所述的可调式两级沉淀池好氧颗粒污泥装置，其特征在于：所述曝气系统包括气泵、流量计、进气阀和曝气头。
4.如权利要求1或2所述的可调式两级沉淀池好氧颗粒污泥装置，其特征在于：所述进水系统包括水泵、流量计和进水阀。
说明书
可调式两级沉淀池好氧颗粒污泥装置
技术领域
本发明属于污水处理领域，具体涉及一种可调式两级沉淀池好氧颗粒污泥装置。
技术背景
好氧颗粒污泥技术是一种新型废水处理技术，具有良好的沉降性能、高污泥浓度，可承受高有机负荷、有毒有害物质、冲击负荷等，在废水处理领域正得到较多的关注。好氧颗粒污泥的形成机理复杂，包含物理、化学和生物等相互作用，一般形成过程可看作是在一定的流体动力学、选择压等条件下，微生物自固定作用形成的生物体聚集现象。
目前的研究基本上集中在间歇式活性污泥法(SBR)反应器中培养好氧颗粒污泥，SBR反应器采用间歇式运行方式，即一个工艺周期分成进水、曝气、沉淀、出水等阶段，每个工作周期只在进水阶段进水，其他阶段不进水。目前对连续进水模式下实现好氧颗粒污泥的报道还不多。
发明内容
为了克服现有的好氧颗粒污泥的培养必须采用间歇式进水的问题、工作效率较低、成本较高的不足，本发明提供一种能在连续进水模式下实现好氧污泥颗粒化的反应、工作效率较高、成本较低的可调式两级沉淀池好氧颗粒污泥装置。
为了解决上述技术问题提供如下的技术方案：

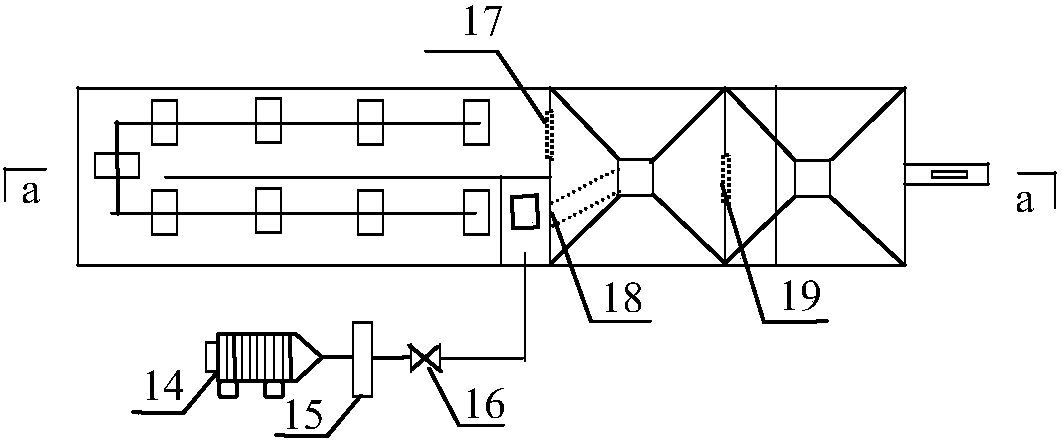

一种可调式两级沉淀池好氧颗粒污泥装置，包括反应装置主体、进水系统、曝气系统和污泥沉淀选择系统，所述曝气系统的曝气头置于反应装置主体的内腔底部，所述的污泥沉淀选择系统由污泥沉淀区Ⅰ和污泥沉淀区Ⅱ组成，所述的污泥沉淀区Ⅰ作为污泥回流区，所述污泥回流区的下部设置锥型集泥槽并在底部设置污泥回流管连通反应装置主体进水段的污泥回流口，所述的污泥沉淀区Ⅰ的末端水面下设置可调式出水口，所述的污泥沉淀区Ⅱ设置可调式隔板将污泥沉淀区Ⅱ隔为两部分，所述的污泥沉淀区Ⅱ下部设置锥型集泥槽并在底部设置排泥口，所述的污泥沉淀区Ⅱ的后端上部设置排水口。
进一步，所述的反应装置主体由隔板分隔成进水段和生化段，所述的进水段底部设置用于提升回流污泥的第一曝气系统的曝气头，所述的污泥回流口位于进水段下部，所述的进水口位于进水段上部，所述进水口与进水系统连通;所述的生化段由隔板隔成连通的两部分，所述的生化段底部设置第二曝气系统，所述的生化段的一端承接进水段，所述的生化段的另一端中上部水面下设置出水口承接污泥沉淀选择系统。
再进一步，所述曝气系统包括气泵、流量计、进气阀和曝气头。
所述进水系统包括水泵、流量计和进水阀。
本发明的构思为：反应器污泥沉淀系统由污泥沉淀区Ⅰ和污泥沉淀区Ⅱ两个区域组成，由于污泥沉淀的距离特性，造成一定的选择压，可以将污泥按轻重分别选择性收集，重污泥沉淀在在污泥沉淀区Ⅰ，并由污泥回流系统回流至反应装置主体，轻污泥沉淀在污泥沉淀区Ⅱ，根据反应器运行时段回流或排出;同时调节污泥沉淀区Ⅰ末端水面下的可调式出水口和污泥沉淀区Ⅱ中的隔板，根据反应器运行时段而调节相对位置从而控制选择压，提供各阶段好氧颗粒污泥颗粒化需要的条件，实现在连续流模式下好氧污泥的颗粒化。
本发明的优点在于：(1)在连续流模式下进行好氧污泥的颗粒化;(2)利用气泵将进水与回流污泥快速混合，减少污泥回流泵等设备，避免好氧颗粒污泥回流时被泵挤压和破碎;(3)通过污泥沉淀区Ⅰ和污泥沉淀区Ⅱ的设置，以及污泥沉淀区Ⅰ末端水面下可调式出水口和污泥沉淀区Ⅱ中隔板的特殊设置，形成并控制选择压，将轻质污泥絮体排出，并保留较重污泥，促进好氧颗粒污泥的形成;(4)工艺流程简单、经济、节能。
