申请日2015.05.23
公开(公告)日2015.09.23
IPC分类号C02F1/44; B01D63/08; B01D71/38; B01D71/68; B01D71/34
摘要
本发明公开了一种应用膜技术的污水处理装置，包括外壳和触控器，外壳的一端设有进液管，进液管上设置有第一抽液泵，外壳内串联设置有第一膜组件、第二膜组件和第三膜组件，每个膜组件的前侧设置一个回流管，回流管上设置电控开关阀，回流管上设置第二抽液泵，第一膜组件、第二膜组件和第三膜组件的进水侧设置有压力传感器和负压吸嘴，负压吸嘴连接在伸缩杆上，第一膜组件、第二膜组件和第三膜组件均包括由空心圆柱支撑体组成支撑板，在支撑板一侧覆盖的膜。本发明污水处理效果好，实现了回流液自动收集再利用的功能，提高了过滤比率，缩短了维护时间，同时使用寿命长。
权利要求书

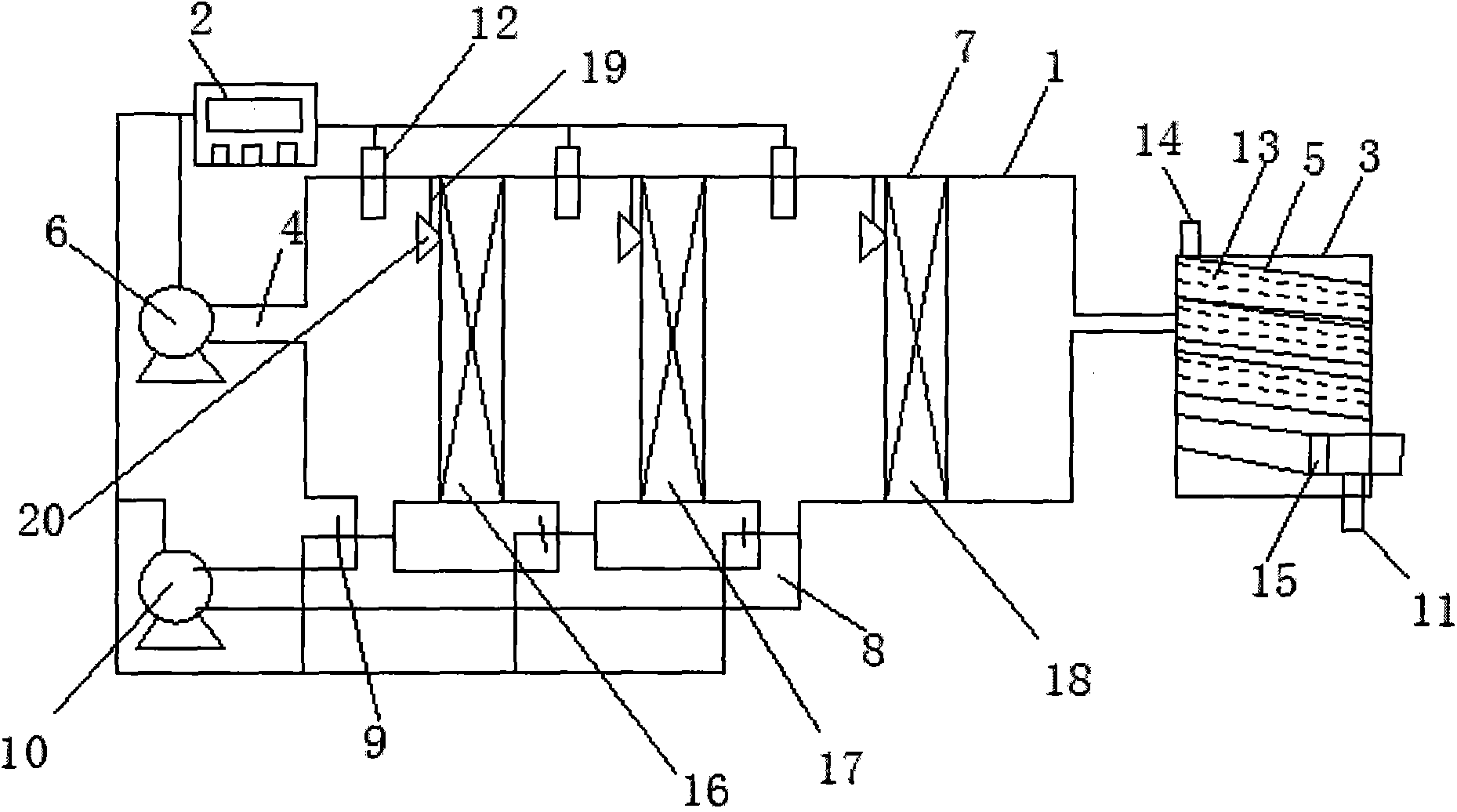

1.一种应用膜技术的污水处理装置，其特征在于，包括外壳(1)和触控 器(2)，外壳(1)的一端设有进液管(4)，进液管(4)上设置有第一抽液泵 (6)，外壳(1)内串联设置有第一膜组件(16)、第二膜组件(17)和第三膜 组件(18)，每个膜组件(7)的前侧设置一个回流管(8)，回流管(8)上设 置电控开关阀(9)，回流管(8)上设置第二抽液泵(10)，第一膜组件(16)、 第二膜组件(17)和第三膜组件(18)的进水侧设置有压力传感器(12)和负 压吸嘴(20)，负压吸嘴(20)连接在伸缩杆(19)上，第一膜组件(16)、第 二膜组件(17)和第三膜组件(18)均包括由空心圆柱支撑体(21)组成支撑 板(22)，在支撑板(22)一侧覆盖的膜(23)，以及在膜(23)的边缘设置有 密封压环(24)，负压吸嘴(20)紧贴膜(23)设置;膜(23)由下列质量份 数的原料组成：
聚偏氟乙烯20-30份、聚砜酰胺聚20-30、乙烯吡咯烷酮3-9份、聚丙烯腈 6-12份、聚乙二醇5-20份、碳纳米管0.08-0.52份;
外壳(1)的另一端通过管道连接有陶瓷膜过滤器(3)，陶瓷膜过滤器(3) 内设置有螺旋盘管(5)，螺旋盘管(5)内壁设置有吸附网(13)，螺旋盘管(5) 的末端设置有陶瓷过滤膜(15)，螺旋盘管(5)上连接有反洗进水管(11)和 反洗出水管(14)。
2.根据权利要求1所述的一种应用膜技术的污水处理装置，其特征在于， 所述陶瓷膜过滤器(3)下端设有出液口(11)。
3.根据权利要求1所述的一种应用膜技术的污水处理装置，其特征在于， 所述负压吸嘴(7)为锥形，开口处的内径与底部的内径之比为1∶5。
4.根据权利要求1所述的一种应用膜技术的污水处理装置，其特征在于， 所述陶瓷过滤膜(11)采用二氧化硅陶瓷过滤膜。
5.根据权利要求1所述的一种应用膜技术的污水处理装置，其特征在于， 所述触控器(2)与所述第一抽液泵(6)、第二抽液(10)和电控开关阀(9) 之间设置通讯连接。
6.根据权利要求1所述的一种应用膜技术的污水处理装置，其特征在于， 所述第一膜组件(16)、第二膜组件(17)和第三膜组件(18)两侧设有密封 卡槽。
7.根据权利要求1所述的一种应用膜技术的污水处理装置，其特征在于， 所述第一膜组件(16)、第二膜组件(17)和第三膜组件(18)过滤精度从进 液端到出液端依次增大。
8.根据权利要求1所述的一种应用膜技术的污水处理装置，其特征在于， 所述触控器(2)的芯片采用单片机。
9.根据权利要求1所述的一种应用膜技术的污水处理装置，其特征在于， 所述出液口(11)上设有阀门。
说明书
一种应用膜技术的污水处理装置
技术领域
本发明涉及污水处理领域，具体涉及一种应用膜技术的污水处理装置。
背景技术
水资源不仅是基础性的自然资源，也是战略性的经济资源，现代社会的进步和发展离不开水资源。随着城市人口的增加和工农业生产的发展，工业污水和城市生活用水排放量也日益增大，远远超过了环境的自净能力，使得水体污染日益严重。随着水资源的不断紧缺和对环境污染治理的不断加强，人们已经开始关注对城市医院产生的污水进行专项治理工作。
在国际中，超滤膜技术已得到了广泛应用，我国的超滤膜技术有了很大的进展，膜技术已在许多领域中得到广泛地应用，被公认为是当代最有发展前途的高新技术之一。
现有净水器按水质处理方式多为超滤、纳滤、活性碳吸附等，当一种工艺难以去除水中有害物质时，采用二种或两种以上的工艺即为复合型;如活性炭吸附结合纳透、活性炭吸附结合超过滤、聚丙烯超细纤维结合活性炭结合超过滤等;在复合型净水器中，膜技术复合净水器净水性能优良，特别在去除微生物(细菌、藻类等)方面有比较显著的效果，其中一些品质优良的净水器出水可以直接生饮，得到了广大消费者的欢迎，已成为净水器当前发展的热点。
发明内容
为解决上述问题，本发明提供了一种应用膜技术的污水处理装置，污水处理效果好，实现了回流液自动收集再利用的功能，提高了过滤比率，缩短了维护时间，同时使用寿命长。
为实现上述目的，本发明采取的技术方案为：
一种应用膜技术的污水处理装置，包括外壳和触控器，外壳的一端设有进液管，进液管上设置有第一抽液泵，外壳内串联设置有第一膜组件、第二膜组件和第三膜组件，每个膜组件的前侧设置一个回流管，回流管上设置电控开关阀，回流管上设置第二抽液泵，第一膜组件、第二膜组件和第三膜组件的进水侧设置有压力传感器和负压吸嘴，负压吸嘴连接在伸缩杆上，第一膜组件、第二膜组件和第三膜组件均包括由空心圆柱支撑体组成支撑板，在支撑板一侧覆盖的膜，以及在膜的边缘设置有密封压环，负压吸嘴紧贴膜设置;膜由下列质量份数的原料组成：
聚偏氟乙烯20-30份、聚砜酰胺聚20-30、乙烯吡咯烷酮3-9份、聚丙烯腈6-12份、聚乙二醇5-20份、碳纳米管0.08-0.52份;
外壳1的另一端通过管道连接有陶瓷膜过滤器，陶瓷膜过滤器内设置有螺旋盘管，螺旋盘管内壁设置有吸附网，螺旋盘管的末端设置有陶瓷过滤膜，螺旋盘管上连接有反洗进水管和反洗出水管。
优选的，所述陶瓷膜过滤器下端设有出液口。
优选的，所述负压吸嘴为锥形，开口处的内径与底部的内径之比为1∶5。
优选的，所述陶瓷过滤膜采用二氧化硅陶瓷过滤膜。
优选的，所述触控器与所述第一抽液泵、第二抽液和电控开关阀之间设置通讯连接。
优选的，所述第一膜组件、第二膜组件和第三膜组件两侧设有密封卡槽。
优选的，所述第一膜组件、第二膜组件和第三膜组件过滤精度从进液端到出液端依次增大。
优选的，所述触控器的芯片采用单片机。
优选的，所述出液口上设有阀门。
本发明具有以下有益效果：
污水处理效果好，实现了回流液自动收集再利用的功能，提高了杂质过滤 比率，缩短了维护时间，同时使用寿命长。
