申请日2016.07.25
公开(公告)日2017.02.15
IPC分类号C02F3/30; C02F3/06; C02F3/10
摘要
一种利用微生物接触氧化法治理污水的设备，设备本体内装有夹套筒;所述夹套筒中部悬挂多个附着活性微生物的填料串、夹套筒底部装有曝气头，曝气头通过连接管与曝气泵连接;所述设备本体底部制有进水口和排泥口、上部制有排水口。本实用新型在夹套筒有限的空间内可提供充足的氧气，使污水与活性微生物的接触相对面积增大，活性微生物能够很快分解水中污染物，从而降低了污染物含量、缩短了生化反应中供氧时间、节约了成本，提高了出水水质。本实用新型降低了制造成本、缩小了设备的占地面积、简化了工艺流程，可适用于处理散落的农村生活污水和养殖污水。
权利要求书

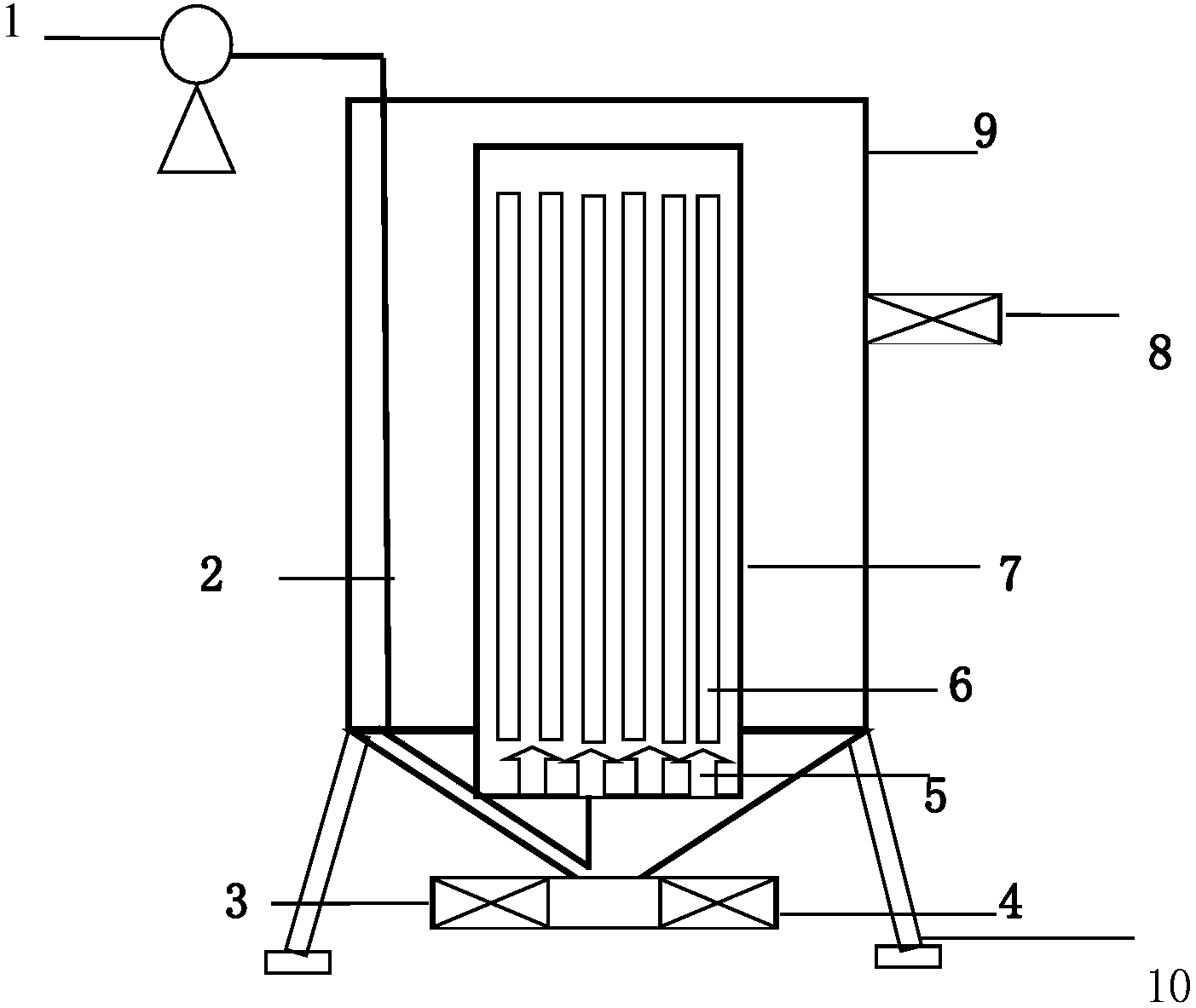

1.一种利用微生物接触氧化法治理污水的设备，其特征在于：设备本体内装有夹套筒;所述夹套筒中部悬挂多个附着活性微生物的填料串、夹套筒底部装有曝气头，曝气头通过连接管与曝气泵连接;所述设备本体底部制有进水口和排泥口、上部制有排水口。
2.根据权利要求1所述的一种利用微生物接触氧化法治理污水的设备，其特征在于：上述设备本体的上部为圆柱体，下部为锥体。
3.根据权利要求1所述的一种利用微生物接触氧化法治理污水的设备，其特征在于：上述设备本体底部安装有支撑支架。
4.根据权利要求1所述的一种利用微生物接触氧化法治理污水的设备，其特征在于：上述排水口的位置距离设备本体顶部1/3。
5.根据权利要求1所述的一种利用微生物接触氧化法治理污水的设备，其特征在于：上述夹套筒的直径为设备本体直径的1/3。
6.根据权利要求1所述的一种利用微生物接触氧化法治理污水的设备，其特征在于：上述夹套筒底部设置在距离设备本体底部壁5cm处，上部距离设备本体顶部10cm处。
说明书
一种利用微生物接触氧化法治理污水的设备
技术领域：
本实用新型属于一种污水处理设备，特别涉及一种利用微生物接触氧化法治理污水的设备。
背景技术：
随着水资源的不断紧缺和对环境污染治理的不断加强，人们已经开始关注对农村的污水进行治理。目前用于对污水治理的方法大体可分为活性污泥法、生物滤池法、生物接触氧化法等，这些方法大都是将社会上的已有技术生搬硬套的用于城市社区，由于存在有制造成本高、工艺流程长、占地面积大、不宜管理的缺陷，使其在农村中难以推广普及。
发明内容：
为了克服现有的污水处理设备存在的上述缺陷，本实用新型的目的是提供一种利用微生物接触氧化法治理污水的设备，该设备适用于处理散落的农村生活污水和养殖污水，且制造成本低、工艺流程简单、占地面积小、出水水质达标，宜于管理使用。
如上构思，本实用新型的技术方案是：一种利用微生物接触氧化法治理污水的设备，其特征在于：设备本体内装有夹套筒;所述夹套筒中部悬挂多个附着活性微生物的填料串、底部装有曝气头，曝气头通过连接管与曝气泵连接;所述设备本体底部制有进水口和排泥口、上部制有排水口。
上述设备本体的上部为圆柱体，下部为锥体。
上述设备本体底部安装有支撑支架。
上述排水口的位置距离设备本体顶部1/3。
上述夹套筒的直径为设备本体直径的1/3。
上述夹套筒底部设置在距离设备本体底部壁5cm处，上部距离设备本体顶部10cm处。
本实用新型具有如下的优点和积极效果：
1、本实用新型设备本体内装有夹套筒;所述夹套筒中部悬挂多个附着活性微生物的填料串、底部装有曝气头，曝气头通过连接管与曝气泵连接。由于空气在夹套筒内充分与活性微生物接触，当污水通过设备本体底部的进水口进入夹套筒内时，污水在气压的作用下推到夹套筒外，夹套筒内再继续涌入新水，活性微生物与新的水继续接触，反复循环来实现治理污水的。
2、本实用新型使污水在设备内不断经过好氧、缺氧、厌氧的状态，实现填料串上的活性微生物不断与污水接触氧化，治理污水。因此降低了制造成本、缩小了设备的占地面积、简化了工艺流程，可适用于处理散落的农村生活污水和养殖污水。
3、本实用新型在夹套筒有限的空间内可提供充足的氧气，使污水与活性微生物的接触相对面积增大，活性微生物能够很快分解水中污染物，从而降低了污染物含量、缩短了生化反应中供氧时间、节约了成本，提高了出水水质。
