申请日2016.06.20
公开(公告)日2016.11.09
IPC分类号B01F7/04; B01F15/02; B01F15/04
摘要
本实用新型涉及一种配药装置，更具体的说是一种污水处理配药装置，不仅操作简便，改善了工作环境，而且化药浓度准确。石灰储罐安装在支架Ⅰ上，电动阀门安装在石灰储罐上，支架Ⅰ连接在平台上，平台连接在支架Ⅱ上。传动轮固定连接在传动辊Ⅰ上，传送带的一端连接在传动轮上，传送带的另一端连接在主动轮上，主动轮安装在电机Ⅰ上，输送带的一端连接传动辊Ⅰ，输送带的另一端连接传动辊Ⅱ。落料箱设置在搅拌室的上方，电机Ⅱ安装在电机座上，转杆连接在电机Ⅱ上，叶片有多个，叶片安装在转杆上，出料管的一端连接搅拌室，出料管的一端连接水泵Ⅱ。搅拌室上设置有连通管，控制箱设置在支架Ⅱ上，电子秤安装在平台上，并且电子秤位于输送带的下方。
摘要附图
权利要求书

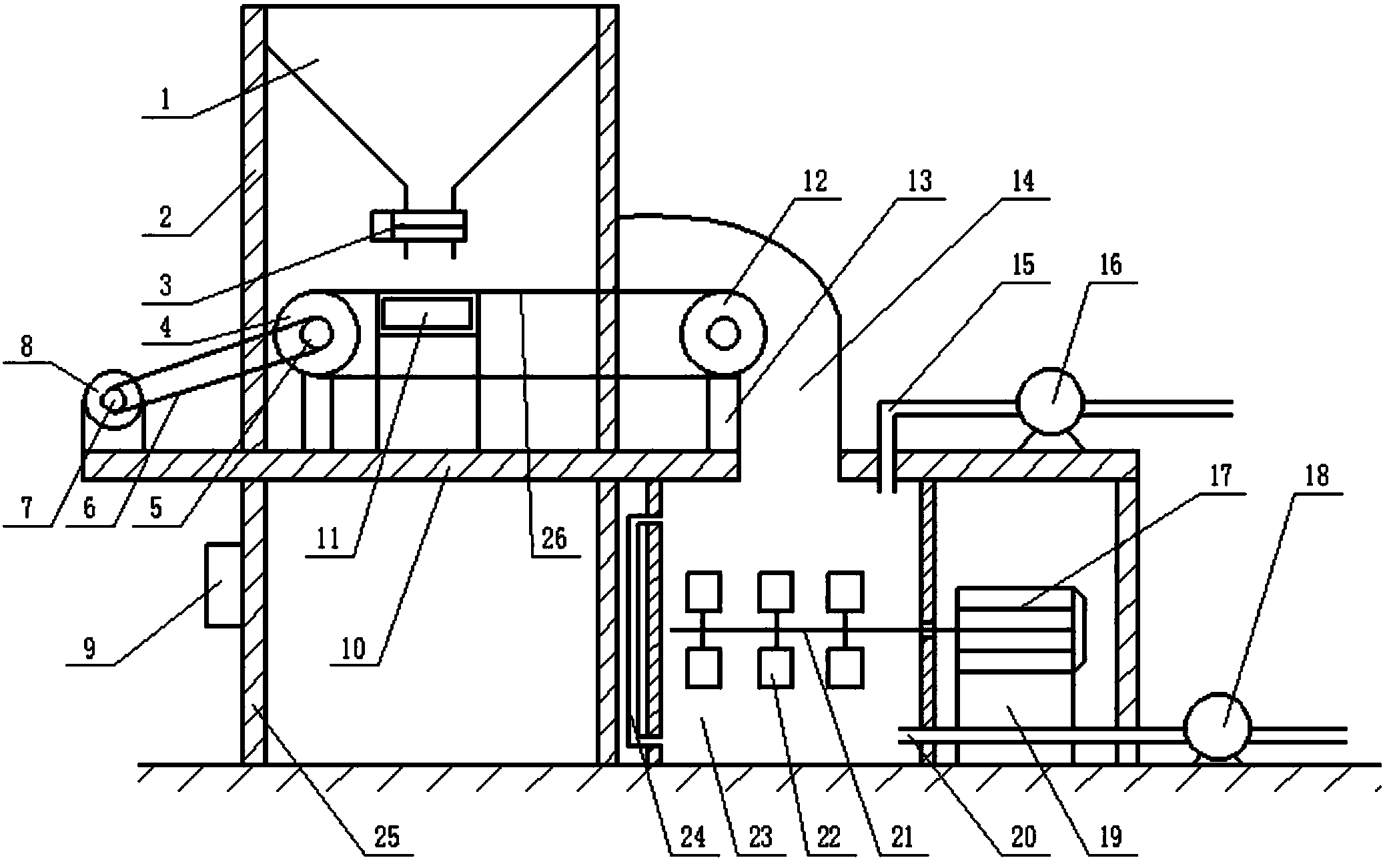

1.一种污水处理配药装置，包括石灰储罐(1)、支架Ⅰ(2)、电动阀门(3)、传动辊Ⅰ(4)、传动轮(5)、传送带(6)、主动轮(7)、电机Ⅰ(8)、控制箱(9)、平台(10)、电子秤(11)、传动辊Ⅱ(12)、传动辊支架(13)、落料箱(14)、入水管(15)、水泵Ⅰ(16)、电机Ⅱ(17)、水泵Ⅱ(18)、电机座(19)、出料管(20)、转杆(21)、叶片(22)、搅拌室(23)、连通管(24)、支架Ⅱ(25)和输送带(26)，其特征在于：石灰储罐(1)安装在支架Ⅰ(2)上，电动阀门(3)安装在石灰储罐(1)上，支架Ⅰ(2)连接在平台(10)上，平台(10)连接在支架Ⅱ(25)上;传动轮(5)固定连接在传动辊Ⅰ(4)上，传送带(6)的一端连接在传动轮(5)上，传送带(6)的另一端连接在主动轮(7)上，主动轮(7)安装在电机Ⅰ(8)上，输送带(26)的一端连接传动辊Ⅰ(4)，输送带(26)的另一端连接传动辊Ⅱ(12)，传动辊Ⅱ(12)安装在传动辊支架(13)上;落料箱(14)设置在搅拌室(23)的上方，入水管(15)的一端连接水泵Ⅰ(16)，入水管(15)的另一端连接搅拌室(23)的上端，电机Ⅱ(17)安装在电机座(19)上，转杆(21)连接在电机Ⅱ(17)上，叶片(22)有多个，叶片(22)安装在转杆(21)上，并且叶片(22)位于搅拌室(23)内，出料管(20)的一端连接搅拌室(23)，出料管(20)的一端连接水泵Ⅱ(18);搅拌室(23)上设置有连通管(24)，控制箱(9)设置在支架Ⅱ(25)上，电子秤(11)安装在平台(10)上，并且电子秤(11)位于输送带(26)的下方。
2.根据权利要求1所述的一种污水处理配药装置，其特征在于：所述连通管(24)的材料为透明塑料。
3.根据权利要求1所述的一种污水处理配药装置，其特征在于：所述连通管(24)上设置有刻度。
4.根据权利要求1所述的一种污水处理配药装置，其特征在于：所述转杆(21)和叶片(22)同轴。
5.根据权利要求1所述的一种污水处理配药装置，其特征在于：所述电子秤(11)位于电动阀门(3)的下方。
说明书
一种污水处理配药装置
技术领域
本实用新型涉及一种配药装置，更具体的说是一种污水处理配药装置。
背景技术
污水处理厂对污水进行处理时需要进行加药处理，而药水中石灰水是一个重要的药剂，目前一般需要用到的石灰水系统大多采用人工投加化药配制的方式，这种操作不仅现场环境差、劳动强度高、化药的浓度不一，同时石灰粉吸入肺里面会对肺部气泡产生刺激，从而促使肺部分泌物增加，产生咳嗽、咳痰等生理反应。如果吸入的石灰粉太多，还可能在肺部中沉积，影响肺泡的功能，最终影响正常呼吸功能，石灰粉属于碱性物质，如果长时间用皮肤直接接触会造成皮肤病，因此设计一种污水处理配药装置就十分必要。
发明内容
本实用新型主要解决的技术问题是提供一种污水处理配药装置，不仅操作简便，改善了工作环境，而且化药浓度准确。
为解决上述技术问题，本实用新型涉及一种配药装置，更具体的说是一种污水处理配药装置，包括石灰储罐、支架Ⅰ、电动阀门、传动辊Ⅰ、传动轮、传送带、主动轮、电机Ⅰ、控制箱、平台、电子秤、传动辊Ⅱ、传动辊支架、落料箱、入水管、水泵Ⅰ、电机Ⅱ、水泵Ⅱ、电机座、出料管、转杆、叶片、搅拌室、连通管、支架Ⅱ和输送带，不仅操作简便，改善了工作环境，而且化药浓度准确。
石灰储罐安装在支架Ⅰ上，电动阀门安装在石灰储罐上，支架Ⅰ连接在平台上，平台连接在支架Ⅱ上。传动轮固定连接在传动辊Ⅰ上，传送带的一端连接在传动轮上，传送带的另一端连接在主动轮上，主动轮安装在电机Ⅰ上，输送带的一端连接传动辊Ⅰ，输送带的另一端连接传动辊Ⅱ，传动辊Ⅱ安装在传动辊支架上。落料箱设置在搅拌室的上方，入水管的一端连接水泵Ⅰ，入水管的另一端连接搅拌室的上端，电机Ⅱ安装在电机座上，转杆连接在电机Ⅱ上，叶片有多个，叶片安装在转杆上，并且叶片位于搅拌室内，出料管的一端连接搅拌室，出料管的一端连接水泵Ⅱ。搅拌室上设置有连通管，控制箱设置在支架Ⅱ上，电子秤安装在平台上，并且电子秤位于输送带的下方。
作为本技术方案的进一步优化，本实用新型一种污水处理配药装置所述连通管的材料为透明塑料。
作为本技术方案的进一步优化，本实用新型一种污水处理配药装置所述连通管上设置有刻度。
作为本技术方案的进一步优化，本实用新型一种污水处理配药装置所述转杆和叶片同轴。
作为本技术方案的进一步优化，本实用新型一种污水处理配药装置所述电子秤位于电动阀门的下方。
本实用新型一种污水处理配药装置的有益效果为：
本实用新型一种污水处理配药装置，不仅操作简便，改善了工作环境，而且化药浓度准确。
