申请日2015.05.15
公开(公告)日2015.09.23
IPC分类号C02F3/02
摘要
本实用新型公开了一自动恒温曝气污水处理池，包括污水处理池、恒温搅拌系统、和曝气机，所述的恒温搅拌系统由电机、搅拌加热轴、感温元件组成;所述的曝气机由吸气管、混合室和曝气头组成;其特征在于：所述污水处理池中设置有立柱，所述立柱内设置有搅拌轴和若干曝气管道;所述若干曝气管道设置在搅拌轴的四周;所述搅拌轴下端设置有加热轴;所述曝气头连接在曝气管道的底端;所述吸气管的管口处安装有加热装置;所述曝气头为一端封闭的长筒型曝气头，所述曝气头的侧壁上还有若干曝气孔;污水处理池两侧还设有进水和排水口。本实用新型可以在天气寒冷，气温降低的情况下使水体保持恒温，仍能保证污泥正常的生化反应，同时保证高效地处理污水。
权利要求书

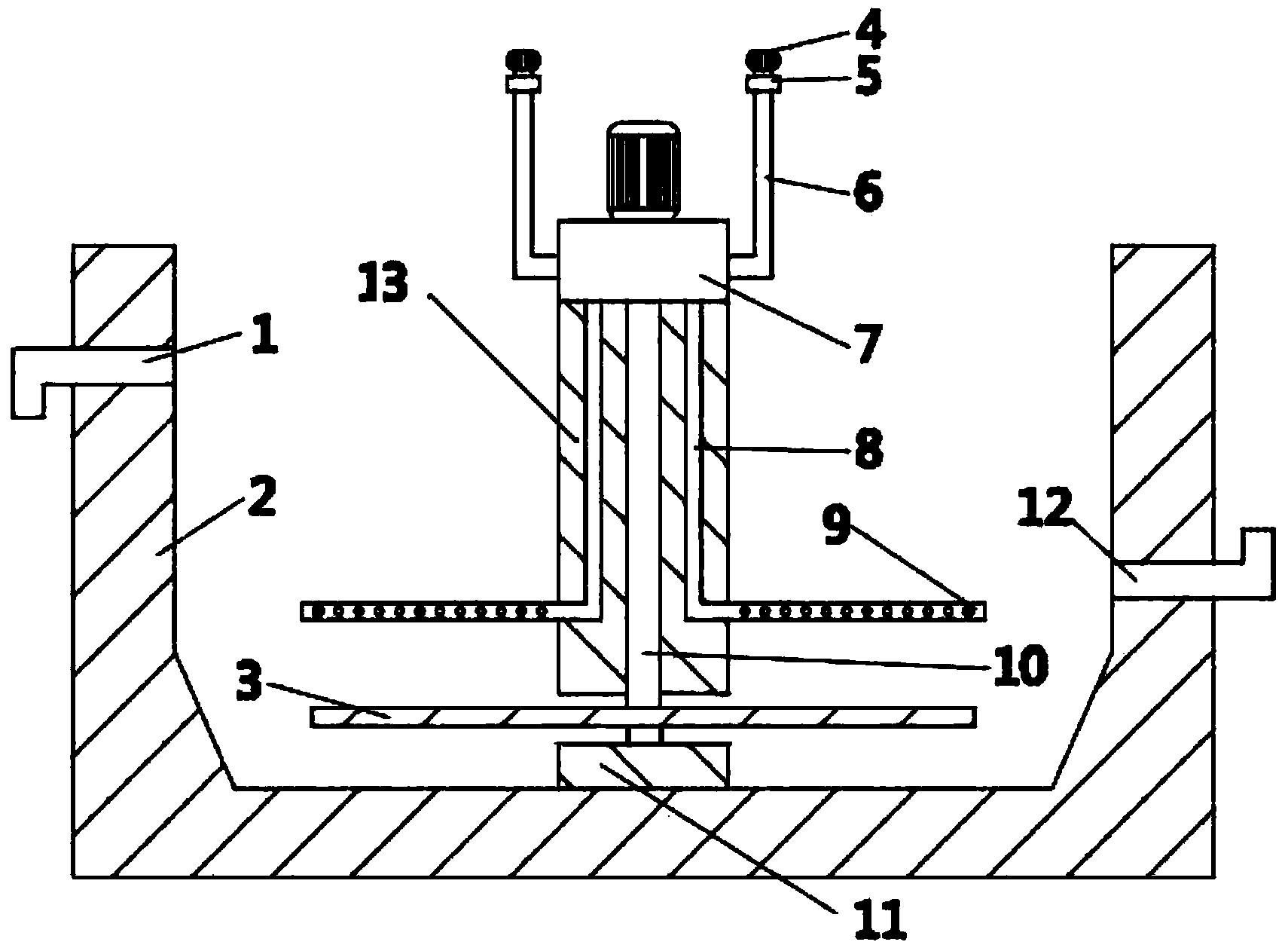

1.一种自动恒温曝气污水处理池，其特征在于，包括污水处理池，所述的污水处理池的底部设置有底座(11)，在底座(11)的中央插有转动轴(10)，所述的转动轴(10)同轴地固定在立柱(13)的中央，所述的转动轴(10)的顶端穿过混合室(7)与电机连接;所述的混合室(7)的两侧插有吸气管(6)，所述的吸气管(6)的另一头安装有球形进风纱窗(4)，球形进风纱窗(4)的下端，在吸气管(6)上套有加热垫圈(5);所述的混合室(7)的底端连接有曝气管(8)，所述的曝气管(8)为L形，竖直部分插在立柱(13)内，横的部分为曝气头(9);所述的转动轴(10)的下端，垂直于转动轴(10)设置有加热轴(3)。
2.如权利要求1所述的自动恒温曝气污水处理池，其特征在于，所述的污水处理池的内壁上设置有感温元件(2)。
3.如权利要求1所述的自动恒温曝气污水处理池，其特征在于，所述的污水处理池的侧壁上分别设置有排水口(1)和进水口(12)。
4.如权利要求1所述的自动恒温曝气污水处理池，其特征在于，所述曝气头为一端封闭的长筒型曝气头(9)，所述曝气头的侧壁上设置有曝气孔。
5.如权利要求1所述的自动恒温曝气污水处理池，其特征在于，所述加热轴(3)内有加热丝，且随电机转动。
说明书
一种自动恒温曝气污水处理池
技术领域
本实用新型属于污水处理技术领域，具体涉及一种自动恒温曝气污水处理设备。
背景技术
随着国民经济的迅猛发展，城乡规模不断扩大，工业及居民生活污水总量也逐年递增，大量未经处理的污水(包括厕所粪便污水)直接排入自然水系，不但严重污染了江河湖泊和地下水质，而且大量传播病菌病毒。为保护人类赖以生存的环境，利用高科技微生物处理污水技术，不断的研究、治理着众多领域的水污染;近年来，为了有效防治水污染，全国城市污水处理厂的建设逐步受到重视，很多城市将污水处理厂建设纳入了市政基础建设，但是因经济和其他原因，建设速度远远赶不上水污染防治的需要。根据建设部的预测，2005年我国大中型城市入管网的污水处理率将达到47%，2015年将达70%。中小型城镇在短期内建设污水处理厂的可能性不大，每年我国将有200多亿立方米的生活污水急待处理。我国的水资源匮乏问题日益严重，我国许多内陆城市面临着"水荒"的威胁。面对步步紧逼的水危机，政府已将城市污水处理及再生利用技术、工业废水处理及循环利用工艺技术、节水技术与装备作为当前国家优先发展的环保产业重点领域。如何实现居民生活污水就地处理，达到水资源的合理回收利用将是未来我国实现节水的主要发展方向和途径。
在科技高速发展的今天，各大中小污水处理厂林立，各种污水处理设备层出不穷，如曝气机、污水处理池、净化设备等，而污水处理池是各个污水处理厂中最常见的污水处理设备，根据所要处理不同性质的污水，选择使用不同类型的污水处理池。污水处理池的种类包括沉砂池、隔油池、气浮池等。
现有的污水处理设备缺乏恒温装置，而生化池处理污水需要靠池水中的细菌生长繁殖以及生命活动代谢来分解池中的污染物，当天气比较寒冷的时候，污水的温度也会相应的降低，当温度低于一定温度时，污泥的生化反应慢并且污水处理效果差。急需开发出一种能够有效解决这一问题的污水处理设备。
实用新型内容
针对上述现有技术中无法控制生化反应温度的不足，本实用新型公开了一种自动恒温曝气污水处理池，在天气寒冷，气温降低的情况下仍能保证污泥正常的生化反应，同时保证高效地处理污水。
为解决上述现有技术中的不足，本实用新型是通过下述技术方案实现的：
一种自动恒温曝气污水处理池，包括污水处理池，所述的污水处理池的底部设置有底座，在底座的中央插有转动轴，所述的转动轴同轴地固定在立柱的中央，所述的转动轴的顶端穿 过混合室与电机连接;所述的混合室的两侧插有吸气管，所述的吸气管的另一头安装有球形进风纱窗，球形进风纱窗的下端，在吸气管上套有加热垫圈;所述的混合室的底端连接有曝气管，所述的曝气管为L形，竖直部分插在立柱内，横的部分为曝气头;所述的转动轴的下端，垂直于转动轴设置有加热轴。
所述的污水处理池的内壁上设置有感温元件，可以将监测水温并决定是否启动搅拌加热轴;
所述的污水处理池的侧壁上分别设置有排水口和进水口;
所述曝气头为一端封闭的长筒型曝气头，所述曝气头的侧壁上还有若干曝气孔;
所述搅拌加热轴内有加热丝，且随电机转动，在加热的同时促进池内流动使加热均匀。
污水通过进水口进入池内后，通过感温元件判断水温是否低于预设值，若水温较低，则启动搅拌电机和加热丝，加热轴在转动的同时给污水加热保证污水温度均匀。与此同时，曝气管通过曝气头的位置向污水内鼓泡，维持污水的高含氧量以供好氧性细菌去分解污水中的杂质。所以，本实用新型在传统曝气污水处理池的基础上，增加了温度调节部分，保障了细菌的正常生命活动和分解污水的进行。
本实用新型所带来的有益技术效果表现在：
1、本实用新型设有搅拌加热轴内有加热丝，且随电机转动，可均匀加热池内污水，保证冬季天气寒冷之时池内的生化处理所需温度，提高处理效率。
2、本实用新型在吸气管顶端设置球形进风纱窗，是为了防止有灰尘或者其他异物被吸进吸气管，阻塞吸气管的正常运行;另外在吸气管内部设有加热电圈，避免冷空气曝入池内造成温度下降。
