申请日2016.06.12
公开(公告)日2016.08.24
IPC分类号B01D36/04
摘要
一种矿石生产用污水净化处理设备，包括抽水装置、第一框体装置、气缸装置、第二框体装置、过滤装置、第三框体装置及沉淀装置，抽水装置包括抽水管、第一水泵、第一支架，第一框体装置包括第一框体、第一弯曲板、第一支撑杆、第一过滤网、第一海绵块、第二过滤网、第一弹簧，气缸装置包括气缸、推动杆、第二连接杆、第一固定块、第二支架及第三支架，第二框体装置包括第二框体、第一管道、第一阀门、第二支撑杆，过滤装置包括第二海绵块、第三过滤网、第二弹簧、第四过滤网、定位柱、第三海绵块、第三弹簧，第三框体装置包括第三框体、第四支架、第五支架、第二管道、第三管道，本发明能够对矿石生产中产生的污水进行彻底的过滤处理。
权利要求书

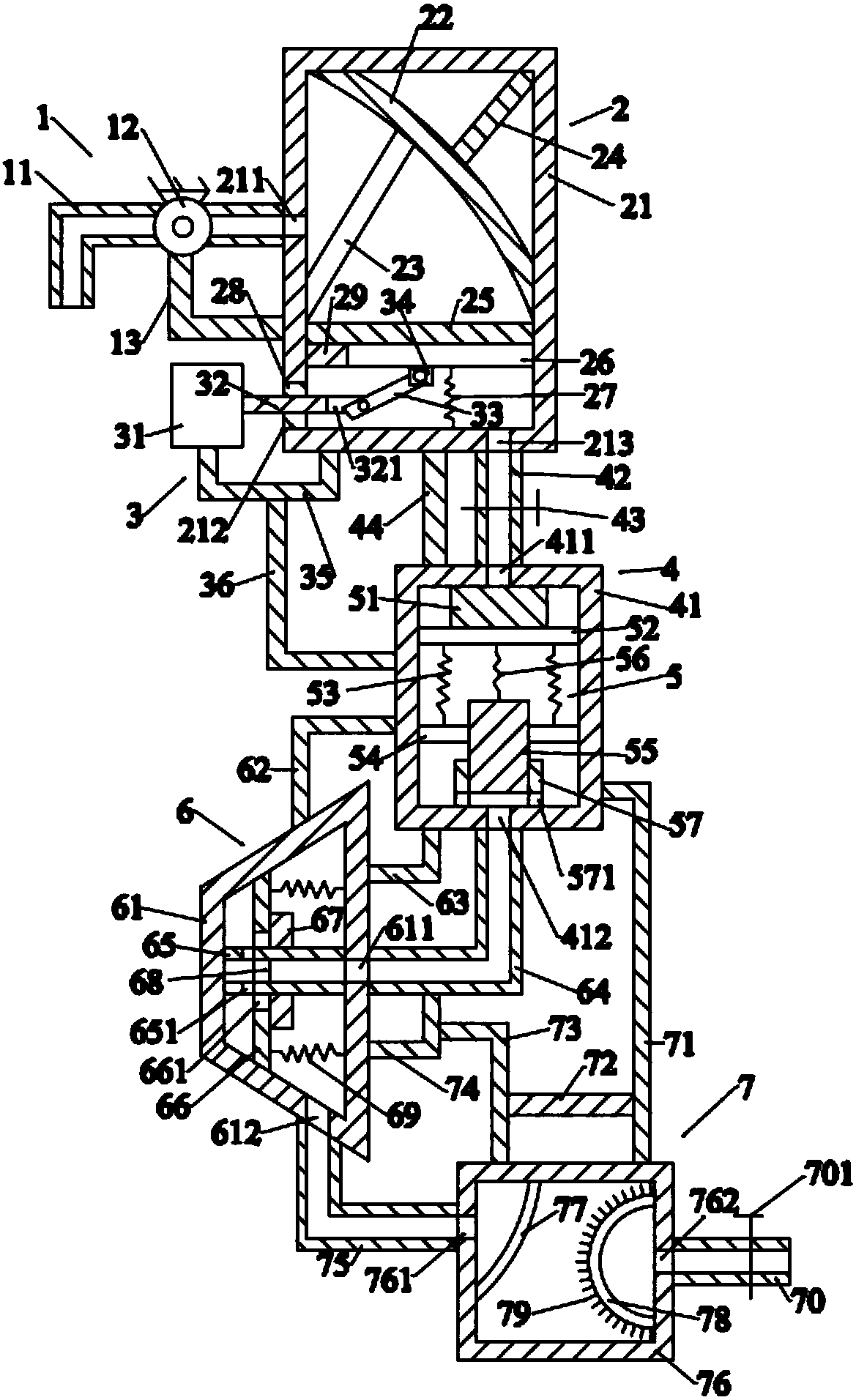

1.一种矿石生产用污水净化处理设备，其特征在于：所述矿石生产用污水净化处理设备包括抽水装置、位于所述抽水装置右侧的第一框体装置、设置于所述第一框体装置上的气缸装置、位于所述第一框体装置下方的第二框体装置、收容于所述第二框体装置内的过滤装置、位于所述第二框体装置下方的第三框体装置及位于所述第三框体装置右侧的沉淀装置，所述抽水装置包括抽水管、设置于所述抽水管上的第一水泵、位于所述第一水泵下方的第一支架，所述第一框体装置包括第一框体、收容于所述第一框体内的第一弯曲板、位于所述第一弯曲板上的第一支撑杆、位于所述第一弯曲板下方的第一过滤网、位于所述第一过滤网下方的第一海绵块、位于所述第一海绵块下方的第二过滤网、位于所述第二过滤网下方的第一弹簧、设置于所述第一框体左表面的第一密封环及位于所述第二过滤网左侧的第一连接杆，所述气缸装置包括气缸、位于所述气缸右侧的推动杆、位于所述推动杆右侧的第二连接杆、位于所述第二连接杆右端的第一固定块、位于所述气缸下方的第二支架及位于所述第二支架下方的第三支架，所述第二框体装置包括第二框体、位于所述第二框体上方的第一管道、设置于所述第一管道上的第一阀门、位于所述第一管道左侧的第二支撑杆，所述过滤装置包括第二海绵块、位于所述第二海绵块下方的第三过滤网、位于所述第三过滤网下方左右两侧的第二弹簧、位于所述第二弹簧下方的第四过滤网、位于所述第四过滤网下方的定位柱、设置于所述定位柱上的第三海绵块、位于所述第三海绵块上方的第三弹簧，所述第三框体装置包括第三框体、位于所述第三框体上方的第四支架、位于所述第三框体右侧的第五支架、位于所述第五支架下方的第二管道、收容于所述第三框体内的第三管道、设置于所述第三管道上的第一挡板、位于所述第一挡板右侧的第四海绵块、收容于所述第三管道内的第五过滤网、位于所述第一挡板右侧的第四弹簧，所述沉淀装置包括第六支架、位于所述第六支架左侧的横杆、位于所述横杆左侧的第七支架、位于所述第七支架左侧的第八支架、位于所述第八支架下方的第四管道、位于所述第四管道右侧的第四框体、收容于所述第四框体内的第六过滤网、位于所述第六过滤网右侧的第八过滤网、设置于所述第八过滤网上的刷毛及位于所述第四框体右侧的排出管。
2.根据权利要求1所述的矿石生产用污水净化处理设备，其特征在于：所述第一支架呈L型，所述第一支架的上端与所述第一水泵固定连接，所述第一支架的下端呈水平状。
3.根据权利要求2所述的矿石生产用污水净化处理设备，其特征在于：所述第一框体呈空心的长方体，所述第一框体竖直放置，所述第一框体上设有位于其左表面的第一通孔、位于所述第一通孔下方的第二通孔及位于其下表面的第三通孔，所述抽水管的右端对准所述第一通孔且与所述第一框体的左表面固定连接，所述第一支架与所述第一框体的左表面固定连接，所述第一弯曲板呈弯曲状，所述第一弯曲板的侧面与所述第一框体的内表面固定连接，所述第一支撑杆呈倾斜状，所述第一支撑杆的上端与所述第一框体的内表面固定连接，所述第一支撑杆的下端与所述第一弯曲板固定连接，所述第一过滤网呈倾斜状，所述第一过滤网的下端与所述第一框体的内表面固定连接，所述第一过滤网的上端与所述第一弯曲板固定连接，所述第一海绵块呈长方体，所述第一海绵块水平放置，所述第一海绵块的侧面与所述第一框体的内表面固定连接，所述第一连接杆呈长方体，所述第一连接杆水平放置，所述第一连接杆的左端与所述第一框体的内表面固定连接，所述第二过滤网呈长方体，所述第二过滤网的左端与所述第一连接杆的右端固定连接，所述第二过滤网的侧面与所述第一框体的内表面固定连接，所述第一弹簧呈竖直状，所述第一弹簧的下端与所述第一框体的内表面固定连接，所述第一弹簧的上端与所述第二过滤网固定连接，所述第一密封环呈环状，所述第一密封环收容于所述第二通孔内且与所述第一框体固定连接。
4.根据权利要求3所述的矿石生产用污水净化处理设备，其特征在于：所述推动杆呈圆柱体，所述推动杆水平放置，所述推动杆的左端与所述气缸连接，所述推动杆穿过所述第一密封环，所述推动杆与所述第一密封环的内表面滑动连接，所述推动杆的右端设有第一凹槽，所述第二连接杆的左端收容于所述第一凹槽内且与所述推动杆轴转连接，所述第二连接杆的上端与所述第一固定块轴转连接，所述第一固定块呈长方体，所述第一固定块的上表面与所述第二过滤网的下表面固定连接，所述第二支架呈凹字形，所述第二支架的一端与所述气缸的下表面固定连接，所述第二支架的另一端与所述第一框体的下表面固定连接，所述第三支架呈L型，所述第三支架的一端与所述第二支架固定连接，所述第三支架的另一端呈水平状。
5.根据权利要求4所述的矿石生产用污水净化处理设备，其特征在于：所述第二框体呈空心的长方体，所述第二框体竖直放置，所述第二框体上设有位于其上表面的第四通孔及位于其下表面的第五通孔，所述第三支架的右端与所述第二框体的左表面固定连接，所述第一管道呈竖直状，所述第一管道的上端对准所述第三通孔且与所述第一框体的下表面固定连接，所述第一管道的下端对准所述第四通孔且与所述第二框体的上表面固定连接，所述第二支撑杆呈长方体，所述第二支撑杆竖直放置，所述第二支撑杆的下端与所述第二框体固定连接，所述第二支撑杆的上端与所述第一框体的下表面固定连接。
6.根据权利要求5所述的矿石生产用污水净化处理设备，其特征在于：所述第二海绵块呈长方体，所述第二海绵块水平放置，所述第二海绵块的下表面与所述第三过滤网的上表面固定连接，所述第二海绵块的上表面与所述第二框体的内表面接触且位于所述第四通孔的下方，所述第三过滤网呈长方体，所述第三过滤网水平放置，所述第三过滤网的侧面与所述第二框体的内表面滑动连接，所述第二弹簧设有两个，所述第二弹簧呈竖直状，所述第二弹簧的上端与所述第三过滤网的下表面固定连接，所述第二过滤网的下端与所述第四过滤网的上表面固定连接，所述第四过滤网呈长方体，所述第四过滤网水平放置，所述第四过滤网的侧面与所述第二框体的内表面固定连接，所述定位柱呈横截面为圆环的柱体，所述定位柱竖直放置，所述定位柱的下端对准所述第五通孔且与所述第二框体的内表面固定连接，所述定位柱的侧面设有若若干第六通孔，所述第三海绵块呈圆柱体，所述第三海绵块的下端收容于所述定位柱内且与其滑动连接，所述第三弹簧呈竖直状，所述第三弹簧的上端与所述第三过滤网固定连接，所述第三弹簧的下端与所述第三海绵块的上表面固定连接。
7.根据权利要求6所述的矿石生产用污水净化处理设备，其特征在于：所述第三框体呈空心的圆台状，所述第三框体上设有位于其右表面的第七通孔及位于其下表面的第八通孔，所述第四支架呈L型，所述第四支架的一端与所述第三框体固定连接，所述第四支架的另一端与所述第二框体的左表面固定连接，所述第五支架呈L型，所述第五支架的一端与所述第二框体固定连接，所述第五支架的另一端与所述第三框体固定连接，所述第二管道的一端对准所述第五通孔且与所述第二框体的下表面固定连接，所述第二管道的另一端对准所述第七通孔且与所述第三框体的右表面固定连接。
8.根据权利要求7所述的矿石生产用污水净化处理设备，其特征在于：所述第三管道呈水平状，所述第三管道的右端对准所述第七通孔且与所述第三框体的内表面固定连接，所述第三管道的左端与所述第三框体的内表面固定连接，所述第三管道上设有第九通孔，所述第一挡板呈竖直状，所述第三管道贯穿所述第一挡板的左右表面且与其滑动连接，所述第一挡板与所述第三框体的内表面接触，所述第一挡板中间设有若干贯穿其左右表面的第十通孔，所述第四海绵块呈圆柱体，所述第四海绵块竖直放置，所述第四海绵块的左表面与所述第一挡板的右表面固定连接，所述第三管道贯穿所述第四海绵块的左右表面且与其滑动连接，所述第五过滤网呈圆柱体，所述第五过滤网竖直放置，所述第五过滤网的侧面与所述第三管道的内表面固定连接，所述第四弹簧设有两个且位于所述第三管道的上下两侧，所述第四弹簧呈水平状，所述第四弹簧的右端与所述第三框体的内表面固定连接，所述第四弹簧的左端与所述第一挡板的右表面固定连接。
9.根据权利要求8所述的矿石生产用污水净化处理设备，其特征在于：所述第六支架呈L型，所述第六支架的一端与所述第二框体的右表面固定连接，所述第六支架的另一端与所述第四框体的上表面固定连接，所述横杆呈长方体，所述横杆水平放置，所述横杆的右端与所述第六支架固定连接，所述横杆的左端与所述第七支架的右表面固定连接，所述第七支架呈L型，所述第七支架的一端与所述第四框体的上表面固定连接，所述第七支架的另一端与所述第八支架固定连接，所述第八支架呈L型，所述第八支架的一端与所述第三框体固定连接，所述第八支架的另一端与所述第二管道固定连接，所述第四框体呈空心的长方体，所述第四框体上设有位于其左表面的第一圆孔及位于其右表面的第二圆孔，所述第四管道的一端对准所述第八通孔且与所述第三框体的外表面固定连接，所述第四管道的另一端对准所述第一圆孔且与所述第四框体的左表面固定连接，所述第六过滤网呈弯曲状，所述第六过滤网的侧面与所述第四框体的内表面固定连接，所述第六过滤网位于所述第一圆孔的右侧，所述第八过滤网呈空心的半球状，所述第八过滤网的右表面与所述第四框体的内表面固定连接，所述第八过滤网位于所述第二圆孔的左侧，所述刷毛设有若干个且均匀分布在所述第八过滤网上，所述刷毛与所述第八过滤网固定连接，所述排出管的左端对准所述第二圆孔且与所述第四框体的右表面固定连接，所述排出管上设有第二阀门。
说明书
一种矿石生产用污水净化处理设备
技术领域
本发明涉及矿石生产机械技术领域，尤其涉及一种矿石生产用污水净化处理设备。
背景技术
矿石加工后产生瓜子片、砂子、陶土原料等，在生产过程中，石料本身的水分以及加工过程中的喷淋均会产生污水，而这些污水主要是含有很多的细沙或者泥土颗粒等。如果直接排除，第一会污染环境，对环境造成非常大的伤害;第二在水资源日益缺乏的当下，浪费水源会大大增加企业生产成本;第三生产中的细沙随之排除，会增加后期处理难度。
因此，需要提供一种新的技术方案解决上述技术问题。
发明内容
本发明的目的是提供一种可有效解决上述技术问题的矿石生产用污水净化处理设备。
为了解决上述技术问题，本发明采用如下技术方案：
一种矿石生产用污水净化处理设备，所述矿石生产用污水净化处理设备包括抽水装置、位于所述抽水装置右侧的第一框体装置、设置于所述第一框体装置上的气缸装置、位于所述第一框体装置下方的第二框体装置、收容于所述第二框体装置内的过滤装置、位于所述第二框体装置下方的第三框体装置及位于所述第三框体装置右侧的沉淀装置，所述抽水装置包括抽水管、设置于所述抽水管上的第一水泵、位于所述第一水泵下方的第一支架，所述第一框体装置包括第一框体、收容于所述第一框体内的第一弯曲板、位于所述第一弯曲板上的第一支撑杆、位于所述第一弯曲板下方的第一过滤网、位于所述第一过滤网下方的第一海绵块、位于所述第一海绵块下方的第二过滤网、位于所述第二过滤网下方的第一弹簧、设置于所述第一框体左表面的第一密封环及位于所述第二过滤网左侧的第一连接杆，所述气缸装置包括气缸、位于所述气缸右侧的推动杆、位于所述推动杆右侧的第二连接杆、位于所述第二连接杆右端的第一固定块、位于所述气缸下方的第二支架及位于所述第二支架下方的第三支架，所述第二框体装置包括第二框体、位于所述第二框体上方的第一管道、设置于所述第一管道上的第一阀门、位于所述第一管道左侧的第二支撑杆，所述过滤装置包括第二海绵块、位于所述第二海绵块下方的第三过滤网、位于所述第三过滤网下方左右两侧的第二弹簧、位于所述第二弹簧下方的第四过滤网、位于所述第四过滤网下方的定位柱、设置于所述定位柱上的第三海绵块、位于所述第三海绵块上方的第三弹簧，所述第三框体装置包括第三框体、位于所述第三框体上方的第四支架、位于所述第三框体右侧的第五支架、位于所述第五支架下方的第二管道、收容于所述第三框体内的第三管道、设置于所述第三管道上的第一挡板、位于所述第一挡板右侧的第四海绵块、收容于所述第三管道内的第五过滤网、位于所述第一挡板右侧的第四弹簧，所述沉淀装置包括第六支架、位于所述第六支架左侧的横杆、位于所述横杆左侧的第七支架、位于所述第七支架左侧的第八支架、位于所述第八支架下方的第四管道、位于所述第四管道右侧的第四框体、收容于所述第四框体内的第六过滤网、位于所述第六过滤网右侧的第八过滤网、设置于所述第八过滤网上的刷毛及位于所述第四框体右侧的排出管。
所述第一支架呈L型，所述第一支架的上端与所述第一水泵固定连接，所述第一支架的下端呈水平状。
所述第一框体呈空心的长方体，所述第一框体竖直放置，所述第一框体上设有位于其左表面的第一通孔、位于所述第一通孔下方的第二通孔及位于其下表面的第三通孔，所述抽水管的右端对准所述第一通孔且与所述第一框体的左表面固定连接，所述第一支架与所述第一框体的左表面固定连接，所述第一弯曲板呈弯曲状，所述第一弯曲板的侧面与所述第一框体的内表面固定连接，所述第一支撑杆呈倾斜状，所述第一支撑杆的上端与所述第一框体的内表面固定连接，所述第一支撑杆的下端与所述第一弯曲板固定连接，所述第一过滤网呈倾斜状，所述第一过滤网的下端与所述第一框体的内表面固定连接，所述第一过滤网的上端与所述第一弯曲板固定连接，所述第一海绵块呈长方体，所述第一海绵块水平放置，所述第一海绵块的侧面与所述第一框体的内表面固定连接，所述第一连接杆呈长方体，所述第一连接杆水平放置，所述第一连接杆的左端与所述第一框体的内表面固定连接，所述第二过滤网呈长方体，所述第二过滤网的左端与所述第一连接杆的右端固定连接，所述第二过滤网的侧面与所述第一框体的内表面固定连接，所述第一弹簧呈竖直状，所述第一弹簧的下端与所述第一框体的内表面固定连接，所述第一弹簧的上端与所述第二过滤网固定连接，所述第一密封环呈环状，所述第一密封环收容于所述第二通孔内且与所述第一框体固定连接。
所述推动杆呈圆柱体，所述推动杆水平放置，所述推动杆的左端与所述气缸连接，所述推动杆穿过所述第一密封环，所述推动杆与所述第一密封环的内表面滑动连接，所述推动杆的右端设有第一凹槽，所述第二连接杆的左端收容于所述第一凹槽内且与所述推动杆轴转连接，所述第二连接杆的上端与所述第一固定块轴转连接，所述第一固定块呈长方体，所述第一固定块的上表面与所述第二过滤网的下表面固定连接，所述第二支架呈凹字形，所述第二支架的一端与所述气缸的下表面固定连接，所述第二支架的另一端与所述第一框体的下表面固定连接，所述第三支架呈L型，所述第三支架的一端与所述第二支架固定连接，所述第三支架的另一端呈水平状。
所述第二框体呈空心的长方体，所述第二框体竖直放置，所述第二框体上设有位于其上表面的第四通孔及位于其下表面的第五通孔，所述第三支架的右端与所述第二框体的左表面固定连接，所述第一管道呈竖直状，所述第一管道的上端对准所述第三通孔且与所述第一框体的下表面固定连接，所述第一管道的下端对准所述第四通孔且与所述第二框体的上表面固定连接，所述第二支撑杆呈长方体，所述第二支撑杆竖直放置，所述第二支撑杆的下端与所述第二框体固定连接，所述第二支撑杆的上端与所述第一框体的下表面固定连接。
所述第二海绵块呈长方体，所述第二海绵块水平放置，所述第二海绵块的下表面与所述第三过滤网的上表面固定连接，所述第二海绵块的上表面与所述第二框体的内表面接触且位于所述第四通孔的下方，所述第三过滤网呈长方体，所述第三过滤网水平放置，所述第三过滤网的侧面与所述第二框体的内表面滑动连接，所述第二弹簧设有两个，所述第二弹簧呈竖直状，所述第二弹簧的上端与所述第三过滤网的下表面固定连接，所述第二过滤网的下端与所述第四过滤网的上表面固定连接，所述第四过滤网呈长方体，所述第四过滤网水平放置，所述第四过滤网的侧面与所述第二框体的内表面固定连接，所述定位柱呈横截面为圆环的柱体，所述定位柱竖直放置，所述定位柱的下端对准所述第五通孔且与所述第二框体的内表面固定连接，所述定位柱的侧面设有若若干第六通孔，所述第三海绵块呈圆柱体，所述第三海绵块的下端收容于所述定位柱内且与其滑动连接，所述第三弹簧呈竖直状，所述第三弹簧的上端与所述第三过滤网固定连接，所述第三弹簧的下端与所述第三海绵块的上表面固定连接。
所述第三框体呈空心的圆台状，所述第三框体上设有位于其右表面的第七通孔及位于其下表面的第八通孔，所述第四支架呈L型，所述第四支架的一端与所述第三框体固定连接，所述第四支架的另一端与所述第二框体的左表面固定连接，所述第五支架呈L型，所述第五支架的一端与所述第二框体固定连接，所述第五支架的另一端与所述第三框体固定连接，所述第二管道的一端对准所述第五通孔且与所述第二框体的下表面固定连接，所述第二管道的另一端对准所述第七通孔且与所述第三框体的右表面固定连接。
所述第三管道呈水平状，所述第三管道的右端对准所述第七通孔且与所述第三框体的内表面固定连接，所述第三管道的左端与所述第三框体的内表面固定连接，所述第三管道上设有第九通孔，所述第一挡板呈竖直状，所述第三管道贯穿所述第一挡板的左右表面且与其滑动连接，所述第一挡板与所述第三框体的内表面接触，所述第一挡板中间设有若干贯穿其左右表面的第十通孔，所述第四海绵块呈圆柱体，所述第四海绵块竖直放置，所述第四海绵块的左表面与所述第一挡板的右表面固定连接，所述第三管道贯穿所述第四海绵块的左右表面且与其滑动连接，所述第五过滤网呈圆柱体，所述第五过滤网竖直放置，所述第五过滤网的侧面与所述第三管道的内表面固定连接，所述第四弹簧设有两个且位于所述第三管道的上下两侧，所述第四弹簧呈水平状，所述第四弹簧的右端与所述第三框体的内表面固定连接，所述第四弹簧的左端与所述第一挡板的右表面固定连接。
所述第六支架呈L型，所述第六支架的一端与所述第二框体的右表面固定连接，所述第六支架的另一端与所述第四框体的上表面固定连接，所述横杆呈长方体，所述横杆水平放置，所述横杆的右端与所述第六支架固定连接，所述横杆的左端与所述第七支架的右表面固定连接，所述第七支架呈L型，所述第七支架的一端与所述第四框体的上表面固定连接，所述第七支架的另一端与所述第八支架固定连接，所述第八支架呈L型，所述第八支架的一端与所述第三框体固定连接，所述第八支架的另一端与所述第二管道固定连接，所述第四框体呈空心的长方体，所述第四框体上设有位于其左表面的第一圆孔及位于其右表面的第二圆孔，所述第四管道的一端对准所述第八通孔且与所述第三框体的外表面固定连接，所述第四管道的另一端对准所述第一圆孔且与所述第四框体的左表面固定连接，所述第六过滤网呈弯曲状，所述第六过滤网的侧面与所述第四框体的内表面固定连接，所述第六过滤网位于所述第一圆孔的右侧，所述第八过滤网呈空心的半球状，所述第八过滤网的右表面与所述第四框体的内表面固定连接，所述第八过滤网位于所述第二圆孔的左侧，所述刷毛设有若干个且均匀分布在所述第八过滤网上，所述刷毛与所述第八过滤网固定连接，所述排出管的左端对准所述第二圆孔且与所述第四框体的右表面固定连接，所述排出管上设有第二阀门。
采用上述技术方案后，本发明具有如下优点：
本发明矿石生产用污水净化处理设备结构简单，使用方便，能够对矿石生产中产生的污水进行彻底的过滤处理，过滤方式多样，并且可以进行多重过滤，过滤完毕后可以进行沉淀，使得其中的杂质能够较为彻底的被清除掉，然后可以排出重新利用，节约资源以及节约成本。
