申请日2015.05.15
公开(公告)日2015.08.26
IPC分类号G01D21/02; C02F1/00; G01N33/18
摘要
本实用新型涉及一种水处理模拟治理评价系统，包括：水池、药剂投放装置，以及设于水池内的水质采集传感器组;本水处理模拟治理评价系统通过将抽取的污水样本放置于水池中，并进行相应药剂投放，所述MCU模块能够根据药剂投放装置精确控制投放量，并且当药剂投放后，可以通过搅拌装置进行快速溶解，并且通过水质采集传感器组获得相应污水净化实验数据，评估投放药剂与污水的反应效果。
权利要求书
1.一种水处理模拟治理评价系统，其特征在于，包括：
水池、药剂投放装置，以及设于水池内的水质采集传感器组;
所述水质采集传感器组中各传感器通过一多路模拟开关与调理电路相连，该调理电路通过AD模块与MCU模块的信号输入端相连;
所述药剂投放装置包括：若干液体药剂仓和粉末药剂仓，其中
各液体药剂仓分别通过相应的管路流出，所述管路上安装有电磁阀，且各电磁阀分别由所述MCU模块控制，以及所述MCU模块分别于相应管路上的流量计相连，以获得药剂投放量;以及
各粉末药剂仓底部分别设有相应称重单元，并将计量数据传输至MCU模块，以对粉末药剂的投放量进行计量;所述各粉末药剂仓内分别设有适于将药剂推出的推板，该推板驱动机构由所述MCU模块控制。
2.如权利要求1所述的水处理模拟治理评价系统，其特征在于，
所述各传感器为模拟量传感器，且包括：水位传感器、水温传感器、浊度传感器、温湿度传感器、水流量传感器、PH传感器、溶解氧传感器和电导率传感器。
3.如权利要求2所述的水处理模拟治理评价系统，其特征在于，
所述水池底部还设有搅拌装置;所述MCU模块的控制端通过驱动电路与搅拌装置相连;以及
所述MCU模块与触摸屏相连，以显示水质数据和输入控制指令。
说明书
水处理模拟治理评价系统
技术领域
本实用新型涉及一种水处理模拟治理评价系统。
背景技术
目前，中国水污染形式严峻，很多污水排放企业排放超标，并且又无针对性的处理办法。因此，需要对污染企业排放的污水进行有效处理。
实用新型内容
本实用新型的目的是提供一种水处理模拟治理评价系统，其通过对企业污水进行模拟处理，给后期污水真实处理提供必要的数据参考。

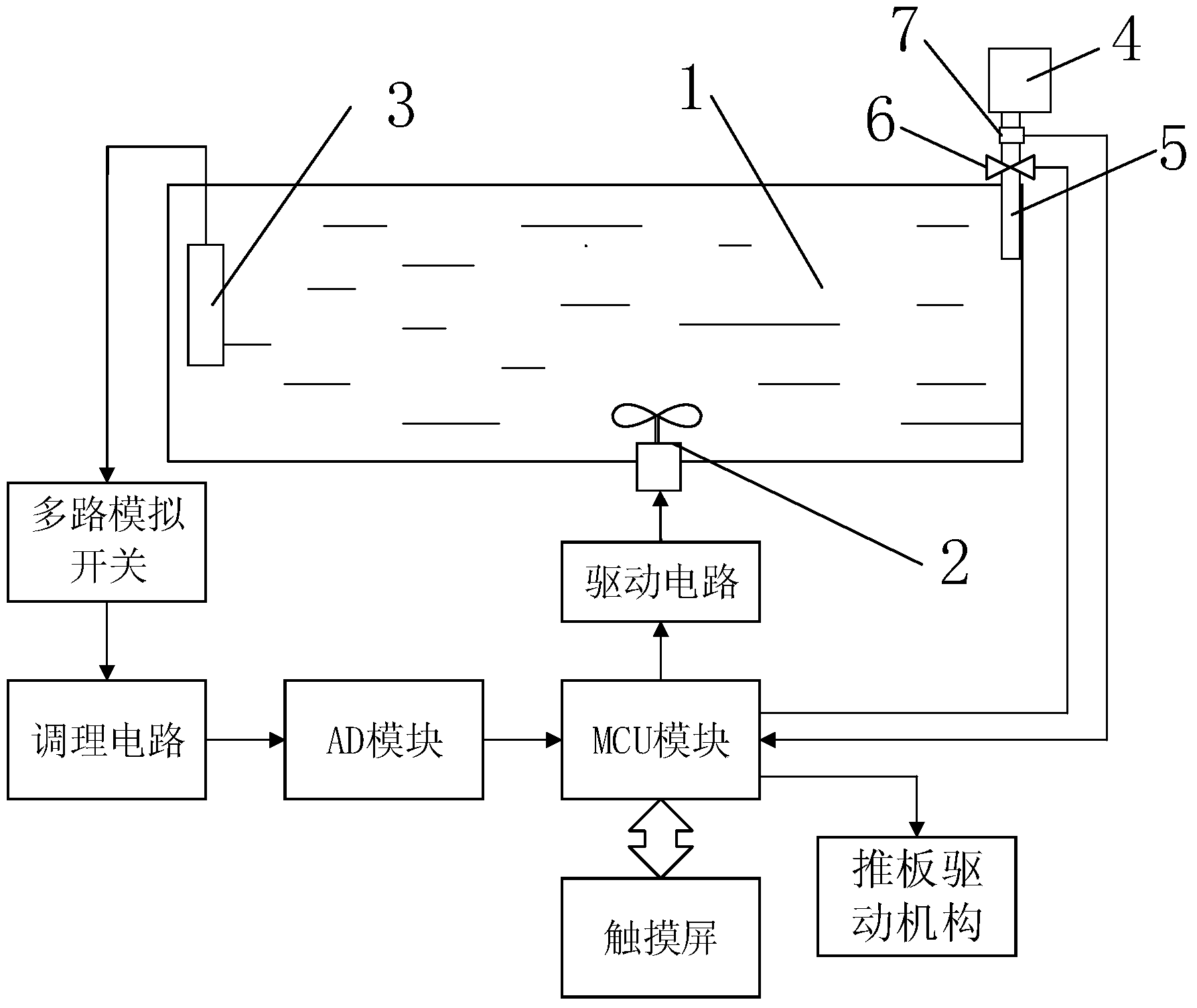

为了解决上述技术问题，本实用新型提供了一种水处理模拟治理评价系统，包括：水池、药剂投放装置，以及设于水池内的水质采集传感器组;所述水质采集传感器组中各传感器通过一多路模拟开关与调理电路相连，该调理电路通过AD模块与MCU模块的信号输入端相连;所述药剂投放装置包括：若干液体药剂仓和粉末药剂仓，其中各液体药剂仓分别通过相应的管路流出，所述管路上安装有电磁阀，且各电磁阀分别由所述MCU模块控制，以及所述MCU模块分别于相应管路上的流量计相连，以获得药剂投放量;以及各粉末药剂仓底部分别设有相应称重单元，并将计量数据传输至MCU模块，以对粉末药剂的投放量进行计量;所述各粉末药剂仓内分别设有适于将药剂推出的推板，该推板驱动机构由所述MCU模块控制。
进一步，为了满足检测数据多样性，所述各传感器为模拟量传感器，且包括：水位传感器、水温传感器、浊度传感器、温湿度传感器、水流量传感器、PH传感器、溶解氧传感器和电导率传感器。
进一步，为了提高药剂反应效果，所述水池底部还设有搅拌装置;所述MCU模块的控制端通过驱动电路与搅拌装置相连;所述MCU模块与触摸屏相连，以显示水质数据和输入控制指令。
本实用新型的有益效果是，本水处理模拟治理评价系统通过将抽取的污水样本放置于水池中，并进行相应药剂投放，所述MCU模块能够根据药剂投放装置精确控制投放量，并且当药剂投放后，可以通过搅拌装置进行快速溶解，并且通过水质采集传感器组获得相应污水净化实验数据，评估投放药剂与污水的反应效果。
